很多联想Y410P/Y510P用户在尝试安装SSD（固态硬盘）时，发现标准的mSATASSD和主板上的SSD接口并不匹配。究其原因，则是mSATA接口的“近亲”，NGFF接口“惹的祸”。

针脚不兼容的悲剧

包括Y410P/Y510P在内，联想Lenovo和ThinkPad系列的很多笔记本都放弃了标准的mSATA接口，改用了NGFF作为迷你SSD的扩展接口。除了联想，类似三星ATIV Book 9 Plus，以及索尼Pro11/13、Duo 11/13等很多超极本也用NGFF替换了mSATA。由于NGFF和mSATA的宽度、金手指针脚数量有异，这就导致两种接口的迷你SSD互不兼容。当一些着急升级SSD的玩家盲目购买了mSATA SSD（图1），自然就会遭遇无法安装的悲剧了。

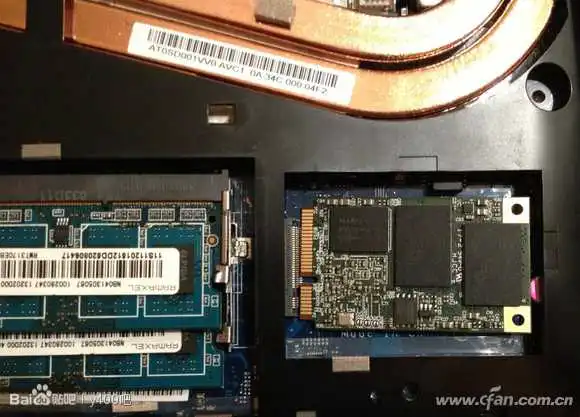

mSATA SSD无法安装在Y410P的SSD接口上

很多客户有这样的疑问“我的电脑端口只有一个缺口，这个NGFF有两个缺货，能用吗?",,,大家可以放心的购买，只要笔记本是NGFF 42*22mm插口就可以使用，硬盘之所以有两个缺口（专业的俗称是“key”在上面图中介绍很详细） B和M key是通用的标准，互相兼容的，请放心购买

NGFF到底是个啥

NGFF又称M2接口。如果说mSATA是笔记本和台式机通用的迷你SSD接口话，那NGFF则是专为超极本这类超纤薄设备打造的新一代SSD接口，英特尔是该标准的制定者。简单来说，NGFF与mSATA最大的差别就是更加“瘦身”（图2）。通过表1的对比可见，NGFF的宽度较mSATA缩短了8mm，即使是双面（PCB板正反都嵌入NAND闪存芯片，以获得更大容量）的NGFF SSD，也要比单面的mSATA SSD更薄，从而帮助超极本获得更为纤薄的身材（图3）。

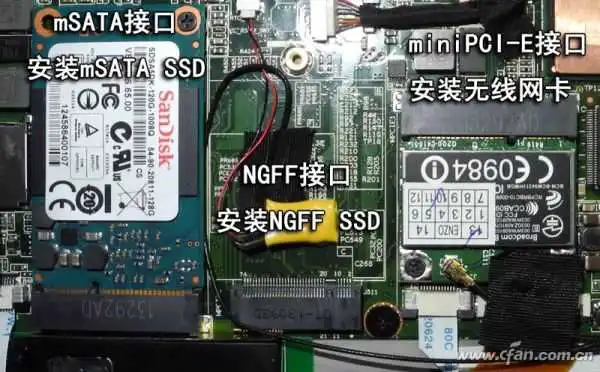

02----笔记本内部常见扩展接口对比

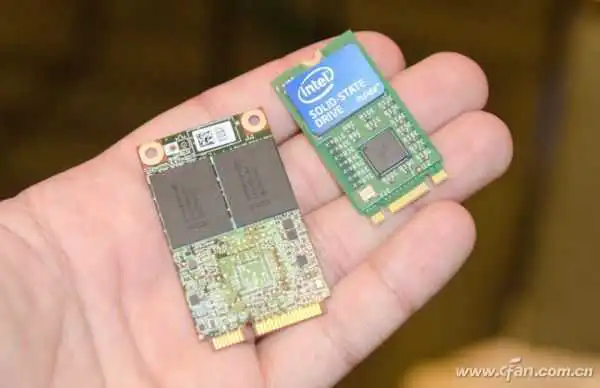

03----mSATA和NGFF标准的迷你SSD大小对比

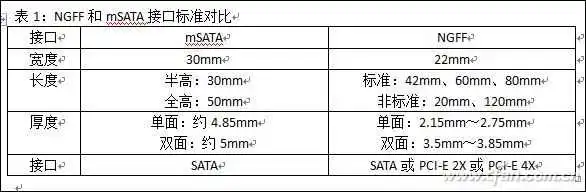

表1：NGFF和mSATA接口标准对比

能屈能伸的NGFF

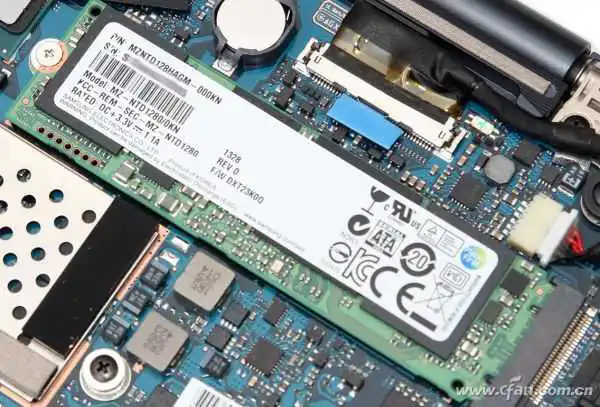

在mSATA时代，该接口的SSD有半高和全高之分。到了NGFF时期，这种更迷你的SSD进一步发扬了“能屈能伸”的设计精神，拥有42mm、60mm和80mm三种标准的长度（图4），如有需要甚至可定制20mm或120mm的非标准的版本。板型越长，可容纳的NAND闪存芯片越大（容量越高），而超薄的特性又使得NGFF对空间的要求更低，以三星ATIV Book 9 Plus为例，在安装了80mm长度的NGFF SSD时（图5~6），依旧将笔记本机身厚度控制在了13.6mm。

04

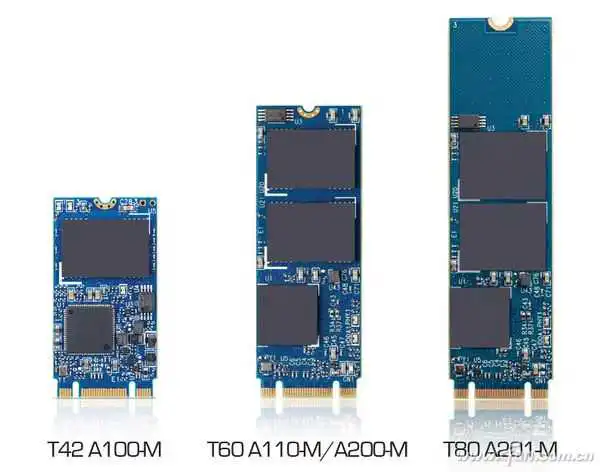

04----NGFF SSD的三种标准长度

05

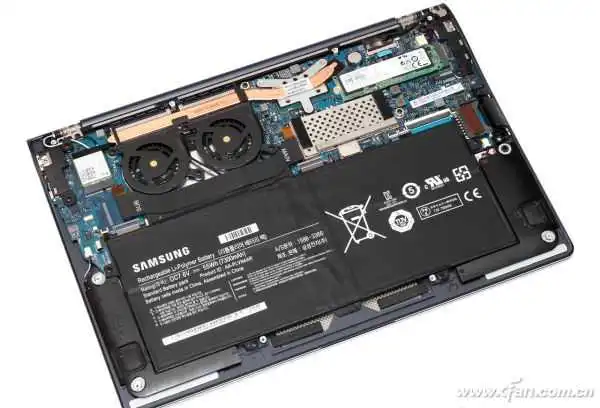

06----超长的NGFF SSD并没有占用超极本内部太多的空间

扩展阅读：越来越薄的mSATA

mSATA的厚度并非一成不变，比如三星最新的mSATA版840 EVO固态硬盘就凭借10nm级128Gb NAND闪存的制程优势，哪怕是1TB版mSATA SSD的厚度也仅有3.85mm。因此NGFF比mSATA薄只是相对而言，在同一NAND颗粒的基础上，NGFF才更占优势。

NGFF的“两条出路”

NGFF除了身材更迷你以外，其总线接口较mSATA也更先进。我们可以将mSATA视为迷你SATA接口，SATA 6Gbps（SATA3.0，理论最高600MB/s）就是其速度的上限。而NGFF诞生的另一个目的就是解决mSATA遇到的速度瓶颈。

简单来说，NGFF支持两种总线接口，其一是传统的SATA，其二是更为高速的PCI-E 2X或4X。换句话说，NGFF的实际产品应该有“NGFF SATA SSD”和“NGFF PCI-E SSD”两大类，后者的速度理论可达1000 MB/s和2000 MB/s，秒杀mSATA不是问题。需要注意的是，英特尔在下代Z79芯片组才会支持SATA Express（以PCI-Express 为基础的改进规范，NGFF PCI-E SSD的绝配）技术，因此目前市售的NGFF SSD都是SATA总线接口，最高速度和mSATA SSD相同，仍是SATA 6Gbps。

换句话说，现在你能买到的NGFF SSD还没有速度优势，唯一的变化就是比mSATA SSD更迷你而已。

扩展阅读

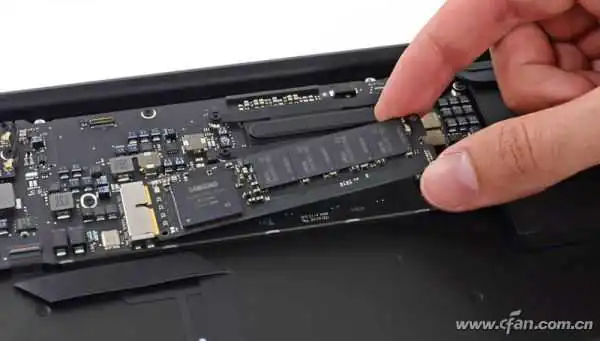

2013年款MacBook Air已经走在了“NGFFPCI-E SSD”之前，苹果通过SATA-IO标准组织制定的mSATA接口，巧妙地与PCI-E总线相联，从而武装了一款速度可突破800MB/s大关的PCI-E SSD（图7）。其外观和NGFF类似，但却是两种不同的接口，互不兼容。但通过这款产品的表现，也让我们对未来 PCI-E总线的NGFF SSD性能充满期待。

07----2013年版MacBook Air内部的PCI-E SSD

NGFFSSD怎么选

绕了一圈，最终还得回到NGFF SSD的选购方面。目前配备NGFF接口的设备主要以超极本、笔记本（主要以联想和ThinkPad部分型号为主）、部分高端迷你ITX主板为主，其中超极本/笔记本的NGFF接口大都仅支持安装42mm长度的NGFF SSD（图8）。如果长度不合适，太短无法用螺丝固定，太长则无法塞入笔记本内部。考虑到给笔记本加装SSD多是用于安装系统提速，因此建议购买64GB或更大容量的产品，目前64GB 42mm长度的NGFF SSD约400元，而128GB的版本则在600元左右，略高于mSATA SSD。

08----NGFF SSD的固定螺丝位都有长度限制

小提示

主板上的NGFF插槽只有一个缺口，而NGFF SSD的金手指上却又两个缺口。别担心，这并不影响安装和使用。NGFF SSD上的缺口主要是用来区分B（SATA或PCI-E 2X）或M（PCI-E 4X）标准的。
