应用场景
XS9950A 芯片是一款 1 通道复合视频信号解码芯片，支持 HDCCTV 高清协议和 CVBS
标清协议，应用领域包括车载监控、倒车影像等场景。

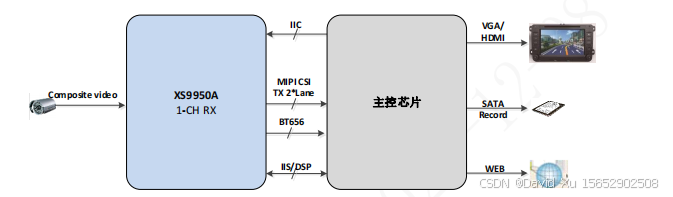

XS9950A 接收模拟复合视频信号进行解码，解析出 YUV 数据，然后经过 MIPI CSI 接
口或 BT656 并口与主控编码芯片对接，实现视频的预览、存储以及网络传输等功能。
主控编码芯片通过 I2C 实现对 XS9950A 芯片的控制，配置其工作模式并读取状态信息。
芯片特征

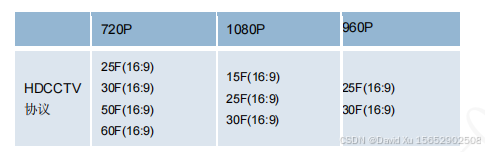

3通道模拟视频信号接入，可软件配置进行3选1解析，支持CVBS标清和HDCCTV
高清协议多种制式的复合视频信号解析
集成抗混叠滤波器，滤除带外噪声
集成 EQ，补偿物理链路上带来的信号衰减
集成信号短路检测，检测信号输入端对电源/地的短路
1 组 MIPI CSI TX 2Lane 接口：
1 个 2Lane MIPI CSI TX 接口，支持 1Lane / 2Lane 模式
最大支持速率为 1.5Gbps/Lane
支持 Clock/Data Lane 的 P/N 交换
在 2*Lane 模式下，支持 Lane0 和 Lane1 交换
支持 CSI-2 V1.2 YUV422 8-bit，YUV420 8-bit，Legacy YUV420 8-bit，
YUV420 8-bit（CSPS）数据类型输出
支持图像数据每帧最开始的 32bit 数据替换功能（可自定义替换数据）
1 组并口输出接口：
支持单/双沿输出
支持 BT656 协议
支持 BT601 协议，外同步可配置
1 通道独立视频检测和解码能力：
支持制式手动配置和自动识别
支持不同协议、不同视频制式自动识别
支持数字低通滤波，滤除噪声
支持 AGC、ACC 和 White Peak 功能
支持亮度、对比度、饱和度、色调等图像参数可配置
支持频偏补偿，解决偏色问题
集成高性能的边缘增强算法，提高图像锐度
15 档锐度调节档位
支持高清协议下正向同轴通信信号解析以及反向同轴控制信号的发送
支持同轴音频
支持同轴音频解析，支持模拟和数字音频两种传输机制，其中数字音频传输机
制，接近无损音质
同轴音频采样率支持 8KHz、16KHz，采样精度 16-bit
支持 1 组标准 I2S 接口，主/从模式可配置，8K/16K 采样率，16bit 精度
I2C 通信，支持大于 100Kbps、小于 400Kbps 的工作速率
支持视频数据丢失中断、通信数据输出等中断
支持 I/O 输入异步复位和软件复位
