单片机程序的入口地址是 H。（单片机程序的入口地址是0001h）

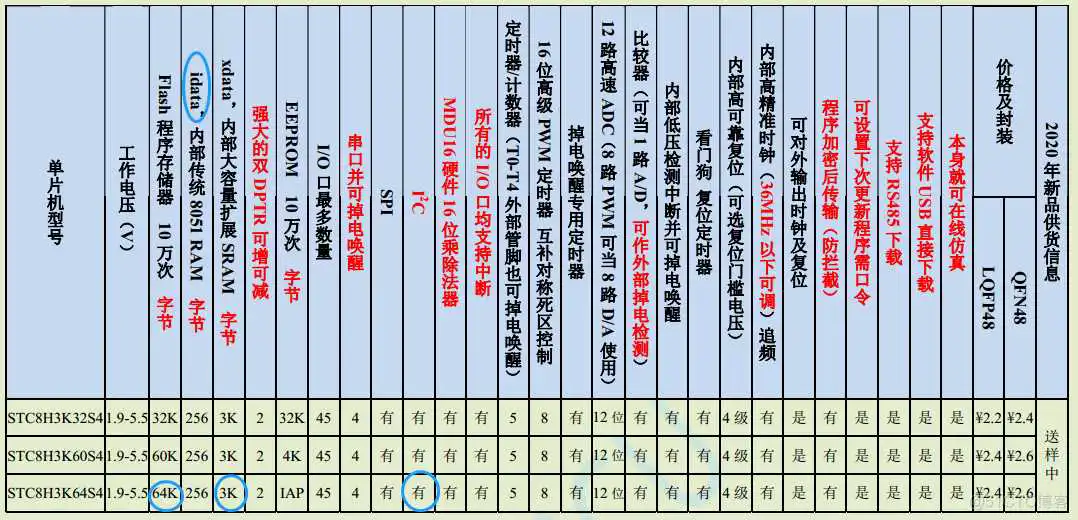

• STC型号：STC8H3K64S4
• Keil uVision V5.20.0.0
• vscode Vision: 1.52.1

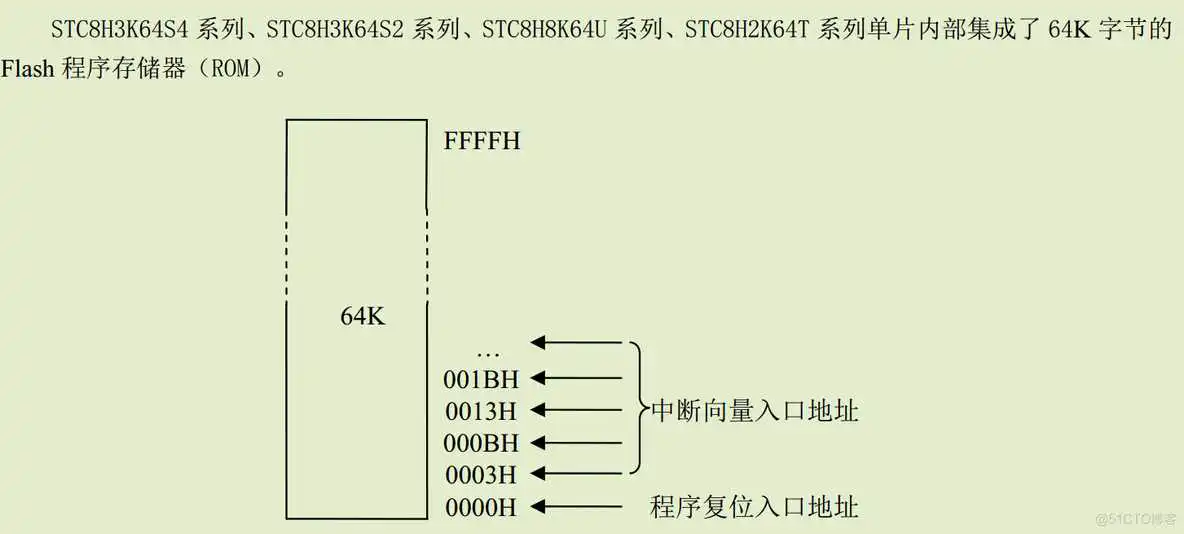

• 单片机复位后，程序计数器(PC)的内容为 0000H，从 0000H 单元开始执行程序
• 中断服务程序的入口地址(又称中断向量)也位于程序存储器单元
• 每个中断都有一个固定的入口地址，当中断发生并得到响应后，单片机就会自动跳转到相应的中断入口地址去执行程序

• 外部中断 0（INT0）的中断服务程序的入口地址是 0003H
• 定时器/计数器 0（TIMER0）中断服务程序的入口地址是 000BH
• 外部中断 1（INT1）的中断服务程序的入口地址是 0013H
• 定时器/计数器 1（TIMER1）的中断服务程序的入口地址是 001BH

由于相邻中断入口地址的间隔区间仅仅有 8 个字节，一般情况下无法保存完整的中断服务程序，因此在中断响应的地址区域存放一条无条件转移指令，指向真正存放中断服务程序的空间去执行。

• 000H~002H 前3个字节为主程序入口跳转指令
• 003H~163H 为45个中断的跳转指令，中断号为0~44
• bin文件中，003~163H并不会全部是中断跳转指令，要看你用到的最大中断号， 中断向量表会以最大中断号而截至，如最大中断号为3，中断向量表范围为003H~001BH+2.

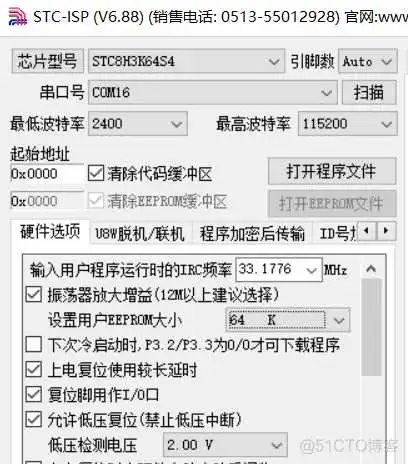

• 用户程序只能读写EEPROM区，此区域大小，在下载时设置
• EEPROM一般放置在Flash最后面，以上面0.5K为例，EEPROM 起始地址为FE00~FFFF
• 对非空区域写入值，需要先擦除再写，擦除Flash以0.5K为单元，也就是0x200

eeprom.h

eeprom.c

改写STARTUP.A51

增加中断向量映射，为程序跳转准备

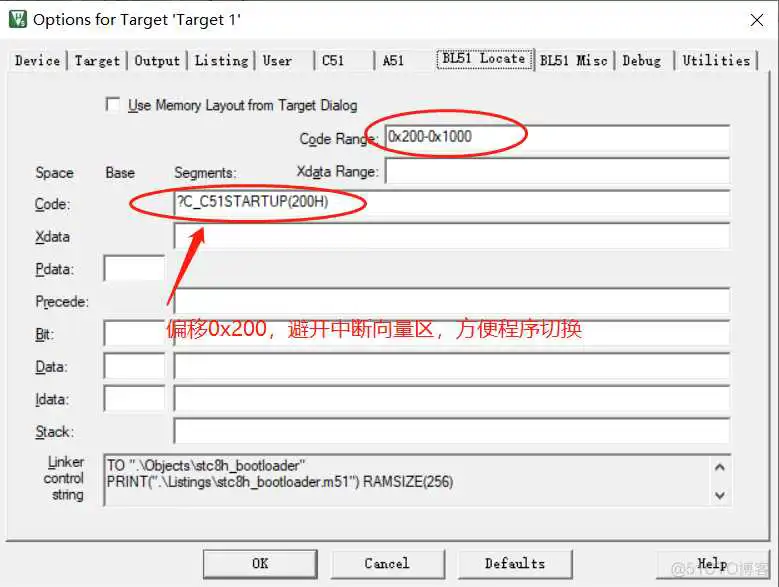

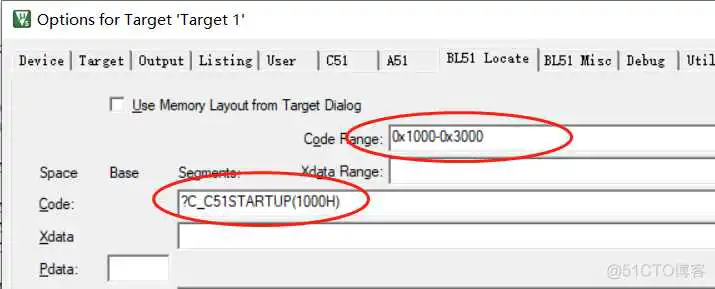

程序地址偏移

为了减少不必要的麻烦，bootloader中尽量不使用中断

printf，非中断实现

以查询的方式，检查发送完成

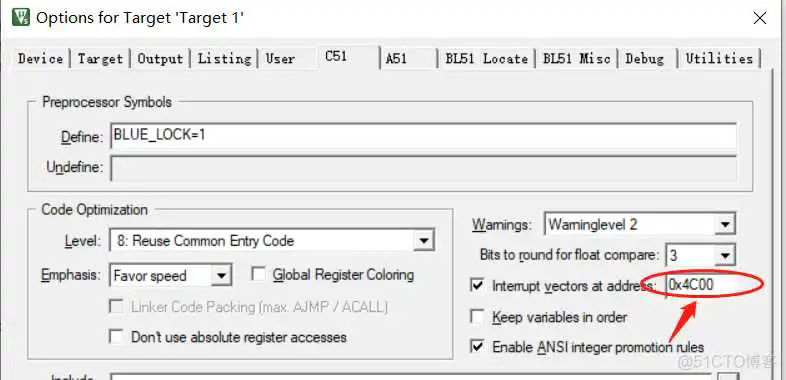

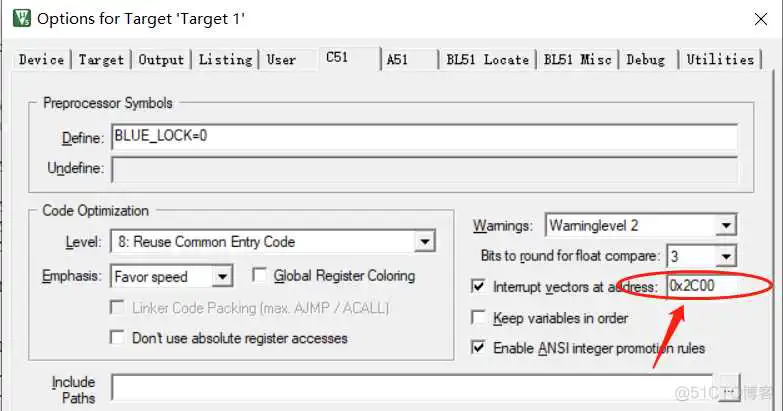

改变中断向量表

中断向量表范围为0000H-0200H

中断向量表便宜至App最后1K位置，占用0.5k,剩余0.5k可以用作程序参数区

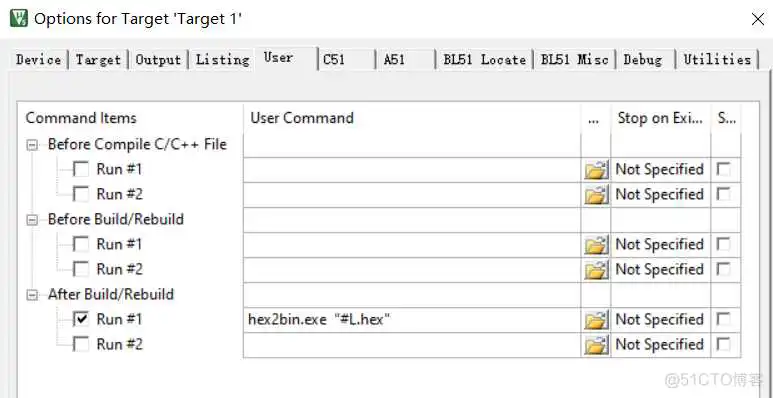

添加,如下图所示：

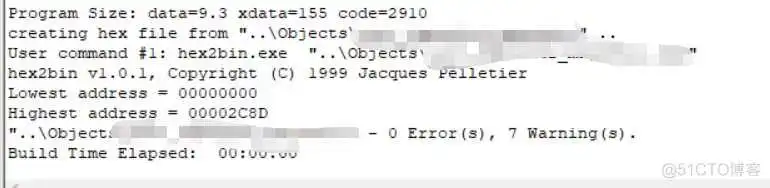

经过以上操作，编译时就会自动产生bin文件

提取码：yv4x

• 先添加地址靠后的APP的bin文件
• 添加其次靠后的APP，勾选插入
• 最后添加bootloader的bin文件，勾选插入
• 点击合并
