本期我们将讨论 DDR4 的 DBI 数据总线翻转（Data Byte Inversion）特性。

基于 JESD79-4B（4C） / 4.11 节

导言

DDR4 POD IO 标准

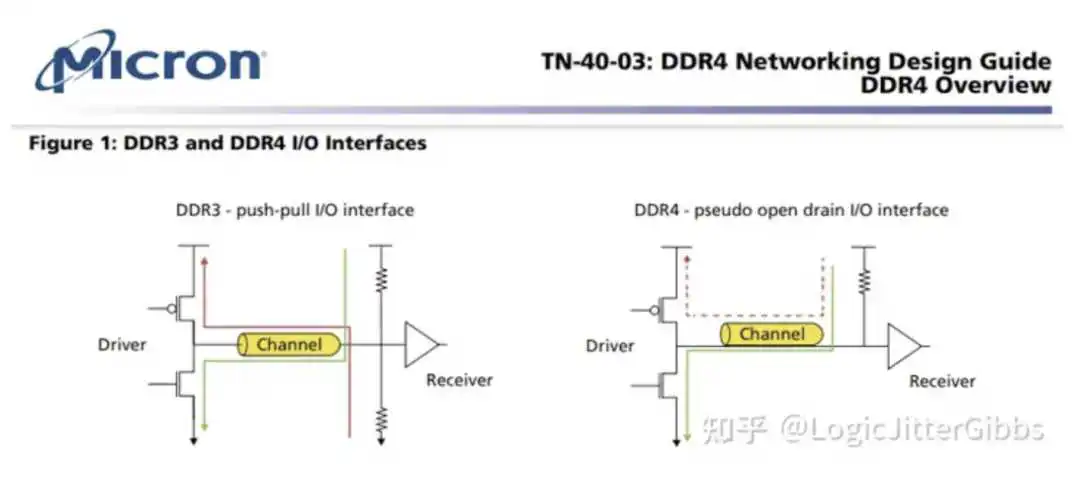

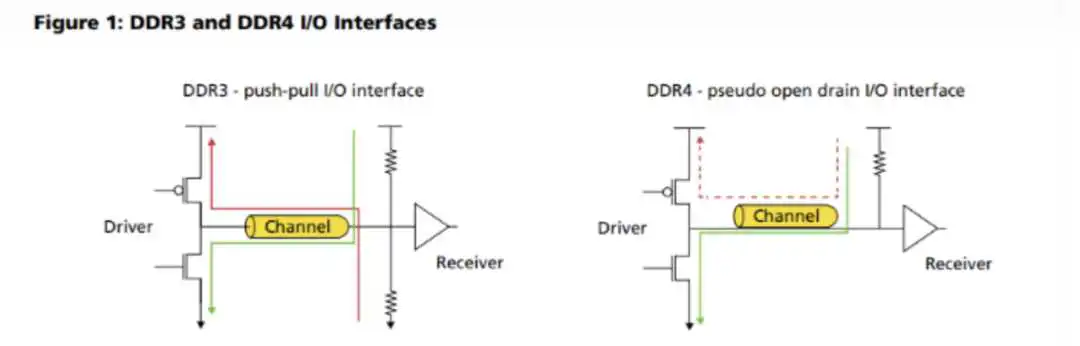

在 POD 中，接收器将信号终结（terminated）到 VDD 的高电平，而不是像前代一样终结到一半的 VDD 电压。在低电平状态下，SSTL 和 POD 都有电流消耗，如下图中的绿线所示。实际上，POD 可能会消耗略高的电流，因为其终结电压是 VDD 电压，而SSTL的终结电压仅为 VDD 电压的一半。这在一定程度上被 DDR4 稍低的电源电压所抵消，DDR4 VDD 电压为 1.2V，比 DDR3 的 1.5V 显著降低。

这两种驱动选项之间的主要区别在驱动高电平时突显出来。当驱动高电平时，SSTL 继续以大约等于驱动低电平时的速率消耗电流，电流方向为接收端的 GND 到发送端的 VDD/2，如下图中的红线所示，而 POD 在驱动高电平时不消耗功率，因为收发两端的电压都是 VDDQ。

因此，降低 DDR4 系统功耗的方法是最大化驱动高电平的数量。这时，数据总线反转（DBI）功能就派上了用场。

DBI 特性原理

显然，发送方进行极性翻转后，需要通知接收方此次传输的数据已经经过翻转，不然接收方将接收到错误的数据。DDR4 为每个数据通道（8 或 16 比特）引入一个 DBI 引脚，当发送方将数据翻转为 0b1110_1100 后，DBI 引脚被拉低以指示数据已经经过翻转，接收方需要将数据再次翻转然后使用。

在驱动 DRAM 的 SoC 这一侧，DBI 功能一般由 DDR 控制器实现，DDR PHY 一般不负责此事。写操作时，控制器完成比特翻转后通过 DFI DBI 信号送给 PHY，PHY 只负责原样输出 DQ 和 DBI 信号给 DRAM。读操作时也是同理，PHY 在 DBI 特性上是甩手掌柜。

使能 DBI

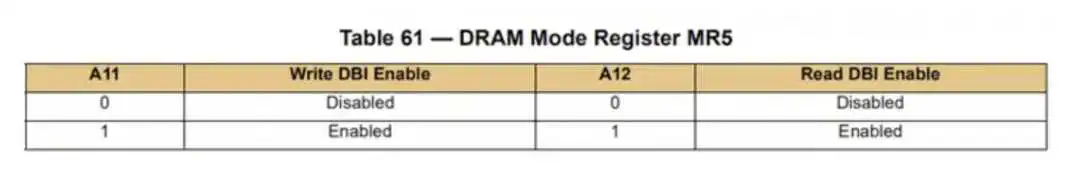

通过 MR5 使能或者关闭读写 DBI 功能，读写 DBI 功能分别由 1 比特控制。

DBI 省电性能分析

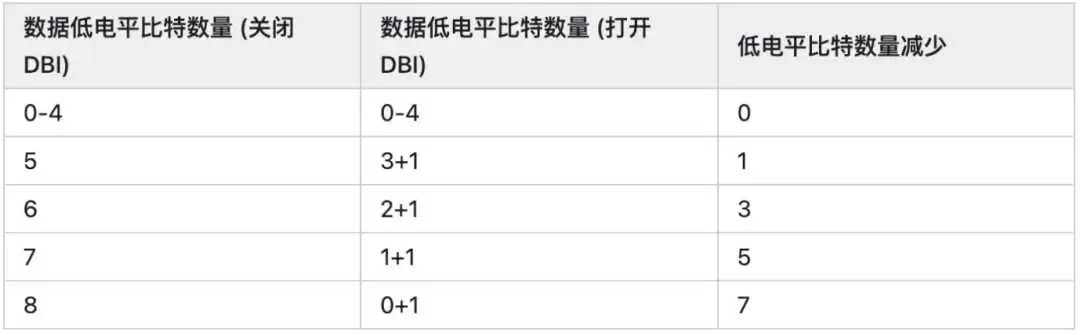

首先，DBI 省电多少取决于具体数据间的比特翻转情况，也就是平均每次传输中，DBI 能够减少多少次低电平比特传输。以 x8 器件为例，可能的排列组合如下，表格中的 +1 表示算上了此时为低电平的 DBI 引脚：

假设所有比特出现低电平的概率完全随机，那么平均低电平比特数量减少的数学期望为

1/256 x 7 + 8/256 x 5 + 28/256 x 3 + 56/256 x 1 = 187/256 = 0.73

由于完全随机情况下，发生比特跳转的数学期望是 4 次，因此 DBI 平均能够减少 0.73/4 = 18.25% 的比特跳转。

援引美光 DDR4 功耗计算示例中的数据，这大致相当于每个器件节省 18.25% 的读写 IO 动态功耗，大约 28mW，占 DRAM 整体功耗的 7%。具体计算的方法以及场景请参考参考文献中的美光 DDR4 功耗计算 PDF。

另外，DBI 特性也可以节省 SoC 端的 IO 跳转功耗，这个需要另行计算，但笔者个人认为大致和 DRAM 节省的 IO 动态功耗相同。

DBI 省电的代价：DBI 特性开销

Read DBI 导致读延迟显著增加

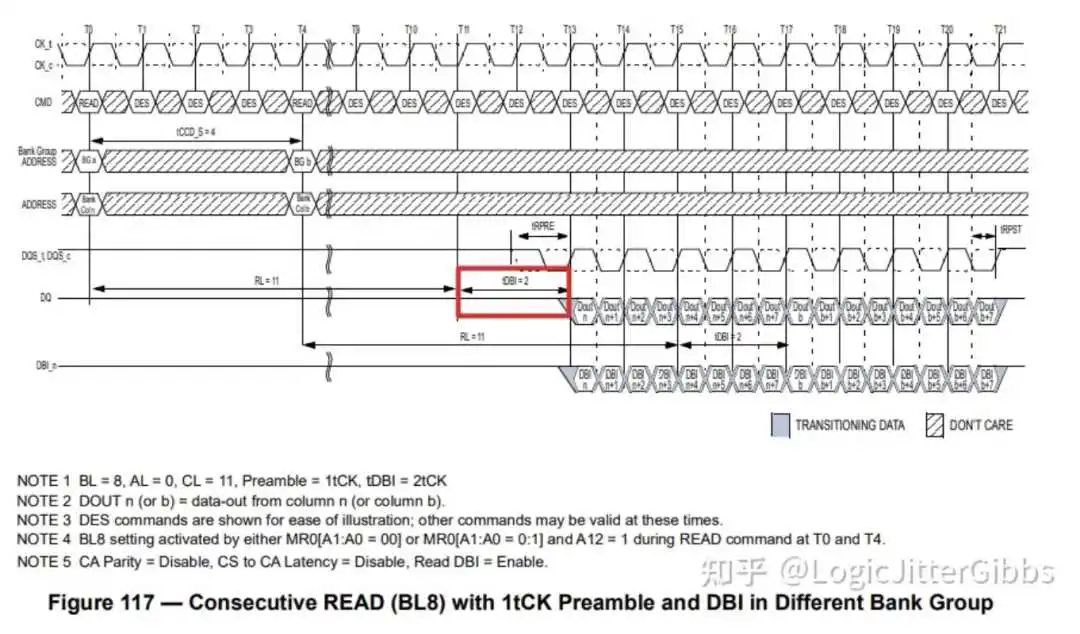

当 read DBI 使能时，读数据返回会有额外 tDBI 个时钟周期延迟。Spec 中在规定 CL 的时候，额外规定了 read DBI 使能时的 CL，比正常 CL 数值大 2 - 4，所以笔者认为这里额外的 tDBI 是 2 - 4 个周期。

Write DBI 与 DM 不可兼得

事实上，DDR4 并没有为 DBI 新增引脚，而是让他和 DM （Data Mask）功能复用同一个引脚。那么在写数据时，DM 和 DBI 只能选择其一。因为 DM 功能只在写数据时会用到，所以读数据时没有这样的困扰，可以同时使能写 DM 和读 DBI 功能。

如果一定要使用写 DBI，并且也要使用写 Mask 功能，也有办法。可以通过控制器的 RMW （Read-Modify-Write）功能，先读回数据，修改要写的比特再写回去，来替代 DM 引脚功能。

增大 DDR 控制器 DFI 逻辑深度

写 DBI 使能时，DDR 控制需要增加相应逻辑判断高电平比特数，以及实现比特翻转的逻辑。读 DBI 时，DDR 控制器也需要根据 PHY 送回来的 dfi_dbi_xxx 信号，翻转读数据比特逻辑。因此 DBI 功能会增加 DDR 控制 DFI 通路逻辑深度，影响 DFI 通路时序收敛。

DFI 作为一组高频率、超大比特位宽的总线，它的时序收敛一般都是 DDR 子系统，甚至 SoC 时序收敛的要点。解决办法也比较直观，在 DDR 控制器输出输入级增加 DFI Pipeline，但这又增加了 DDR 访问的时延，而 DDR 时延又是整个系统时延的关键...

结语

DDR4 DQ IO 标准变化
DBI 功能的作用
DBI 功能原理
DBI 省电也不完全免费：DBI 特性开销

在一项功耗敏感的应用，可以使用 DBI 功能来节省 DRAM IO 动态功耗，节约的功耗大约在 50mW 量级（DRAM+SoC/PHY），具体节约的功耗大小取决于数据比特跳转的频率。但 DBI 的开销主要是写方向不能使用 DM 引脚，读方向会增加 2-4 个周期延迟。
