STA5635S是一款高度集成的射频（RF）前端芯片，专为全球导航卫星系统（GNSS）应用设计。该芯片能够支持多种频段，包括L1/E1、L2C和L5/E5/E6等，这得益于其可编程且灵活的RF-IF链路，由分数PLL驱动。特别地，STA5635S能够处理所有现有的以及未来规划中的GNSS星座，如GPS、伽利略、格洛纳斯、北斗、IRNSS和QZSS。

先进的RF-IF链路

STA5635S的RF-IF链路后接一个2位模数转换器（ADC），可以将中频信号转换成符号（SIGN）和幅度（MAG）比特。其中，幅度比特被内部集成用于控制可变增益放大器（VGA）。通过SPI接口，用户还可以设置VGA的增益，以适应不同的应用场景需求。

分数N合成器

内置的分数N合成器支持广泛的参考时钟频率范围（10至55 MHz），并生成可用于基带处理的采样时钟。这一特性确保了STA5635S在不同工作环境下的灵活性和兼容性。

内置LDO稳压器简化电源管理

为了简化外部电源的设计，STA5635S集成了两个低压差线性稳压器（LDO），分别为芯片的模拟和数字核心提供1.1V的工作电压。此外，还有一个额外的LDO可以启用，为外部有源组件如温度补偿晶体振荡器（TCXO）提供1.8V的供电。这种设计大大减少了对外部电源的需求，降低了系统的复杂度。

高性能与可靠性

STA5635S采用40纳米CMOS工艺制造，并封装在QFN5x5 32引脚的小型封装中，非常适合空间受限的应用。以下是STA5635S的主要功能特点：

AEC-Q100 Grade 2：符合汽车电子委员会AEC-Q100二级标准，确保了在恶劣环境下的可靠性和稳定性。

多GNSS频段支持：支持L1/E1、L2C、L5/E5/E6等多种频段，适用于各种GNSS星座。

可编程IF带宽：用户可以选择7MHz或13MHz范围内的中频(IF)带宽，以优化接收机性能。

3.3V供电电压：单一3.3V供电电压范围，简化了电源设计。

分数N合成器：内置分数N合成器及其嵌入式环路滤波器，提高了频率生成的精确度与稳定性。

SPI接口：通过SPI接口实现全面可编程性，便于配置和数据传输。

2位A/D转换器：2位ADC用于将中频信号转换为符号和幅度比特。

ASIL合规性：符合汽车安全完整性等级（ASIL）要求，适合于关键任务应用。

宽泛的工作温度范围：工作温度范围从-40°C到+105°C，确保在极端环境下也能稳定运行。

CMOS040技术：采用先进的40纳米CMOS工艺，提升了芯片的性能和能效。

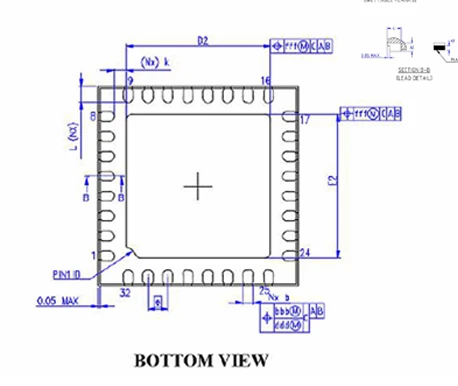

QFN5x5 32引脚封装：紧凑的封装设计，适合小型化设备。

STA5635STR

STA5635S

*现货供应STA5635，最快2小时发货，一片起订，满足您从研发到批量生产的所有大小批量采购需求！

*如需STA5635产品规格书、样片测试、采购、BOM配单等需求，请加客服微信：。买到真正的STA5635原装货 - 来自全球授权的意法半导体代理商、原厂货源 - 深圳市中芯巨能电子有限公司。

综上所述，STA5635S凭借其强大的多频段支持、灵活的配置选项及优异的电气特性，成为当前市场上一款极具竞争力的GNSS RF前端解决方案。无论是对于消费电子还是专业领域的应用，STA5635S都展现出了卓越的技术优势。
