驱动芯片是ST7735，之前在Arduino上找库，没几个能用的（我FW不能用肯定是我的错），最后还是自己从STM32移植一个。顺便介绍一下ST7735驱动原理。
ST7735可以用3线SPI通讯，因为是移植的没用arduino的SPI库，直接模拟SPI。

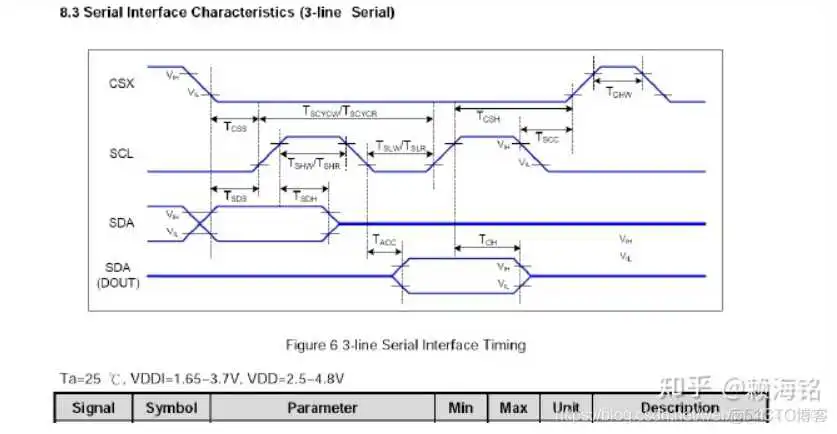

CS高电平，传数据拉低，同时SCL拉低，SDA开始传输数据，然后SCK拉高，重复8次，CS拉高，整个过程就结束了。
clr低电平；set高电平。反正能跟时序图对上就行，写数据OK了，写命令就是，拉高下DC，再拉低DC。
写命令和写数据都搞定。就可以开始操作LCD了。

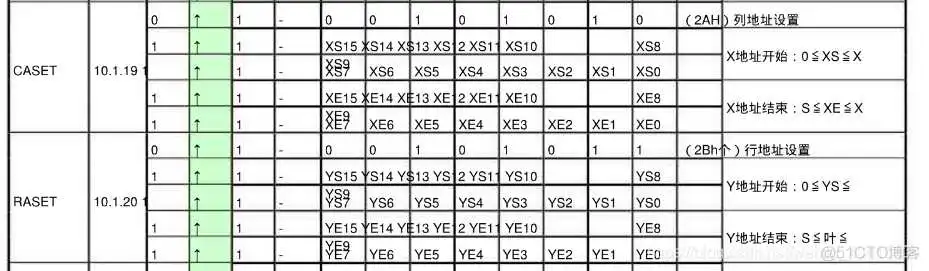

可以看到命令caset 那一行是设置X轴位置；RAset设置Y轴位置。只要我们设置完位置，再点亮对应像素点的颜色，我们就可以让这些像素点组成你需要的图案或文字。
那怎么看这个表呢，那设置点位置举例。确定X轴位置，写命令0X2AH，然后写数据，这个数据是一个16位数据。 先写高八位，再写低八位。这样X轴起始位置就确定了，X轴结束位置再写一个16位数据。同理，Y轴起始和结束位置可以用相同方法确定，只不过一开始写命令要写0X2B。同理其它命令也是这样使用的。确定颜色和清屏之类的命令也有，只不过要你们去查ST7735的操作手册了，本来有一份，重置电脑忘记保存了，这图也是从别人那里哪来的。
ST7735s驱动 - 知乎 (zhihu.com)，这位大佬写的也不错，可以看看。具体程序如下：

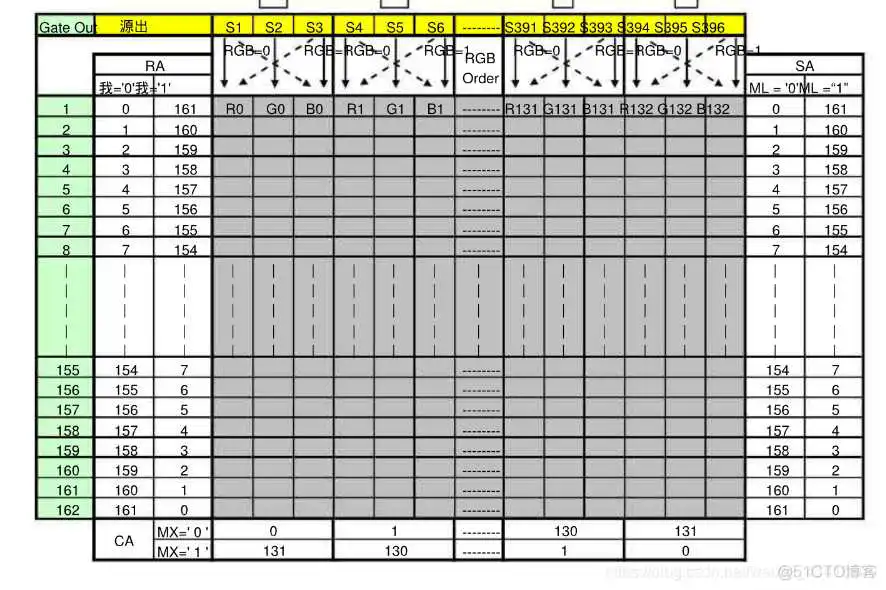

确定点的步骤就是这样，至于为什么要+2，是因为实际像素点位置和门位置差2，加上就是对应像素点的位置了。
可以看绿色哪一行y轴是不是差1。说实话我也不确定是不是这样（哈哈）。
然后就是设置颜色了，上一步最后不是写了一个0X2C的命令，所以后面直接跟一个颜色的16位数据。
具体颜色有这么多，我只用了黑白两个颜色（别问、问就是懒），你们想用直接把这些复制到.h里面就OK了。
有了画点函数后面就方便了，用像素点组成你想要的图形就OK了。因为字符和英文可以用ascii码，找一个ascii库找写对应的字模就行了。中文就有点麻烦了，所以懒得弄就没搞，中文字库2万多个，还占内存。
所以直接使用的话，实现的功能是，显示ASCII里支持的字符，可以调整颜色。
代码如下（示例）：

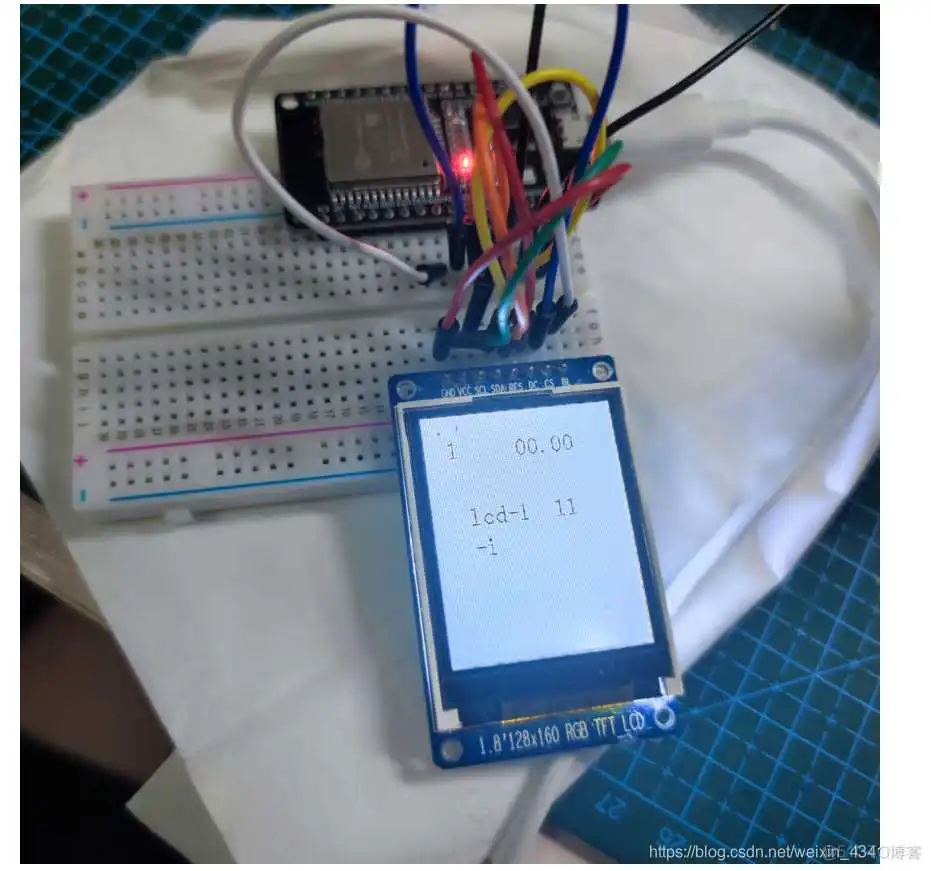

这里可以改你成你自己定义的串口。然后调整横竖屏；我的屏幕是1.8寸128*160，可以改成你的屏幕大小就可以用了。 这些全在lcd1.h里面改。
没有汉字，字体颜色可以去复制到.h文件里具体使用方法再文件里面有注释，感觉我注释写的还比较全 ，应该能看懂。
第一次写可能写的不是很好，见谅。
最后贴上下载地址https://github.com/WINKCM/Arduino-ESP32-TFTLCD-ST7735.git
链接: https://pan.baidu.com/s/1FOVin0QuSzZ5YJ64PX8evg 提取码: 6uc7 复制这段内容后打开百度网盘手机App，操作更方便哦
