注：所有SPI屏幕的CS引脚都可以省略，节省一个引脚。屏幕的CS接地就是启用了。
ESP8266 硬件SPI引脚：
这里用的是硬件SPI，所以驱动其他屏幕，一般只需要指定CS、DC、RST引脚就行，MOSI、SCLK是固定的，不用指明。除想走软件模拟驱动。

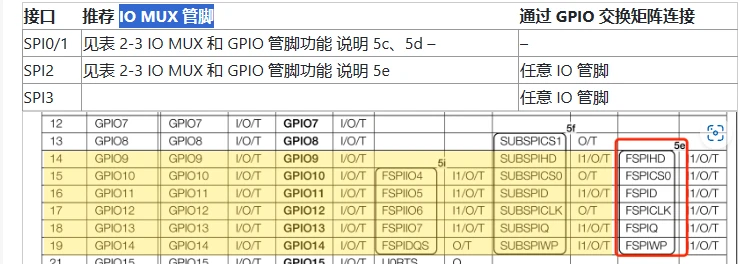

ESP32S3的SPI：
官方文档好像说ESP32S3的引脚是可以随便映射的(通过 GPIO 交换矩阵连接)，但是性能会有所下降，只能到400MHz，推荐用IO MUX 管脚，也就是默认的SPI3引脚，可以到800MHz（有4个SPI，前两个不能用，用SPI3就行）
参考：ESP32-S3 引脚参考大全 - 小鹏STEM (xpstem.com)

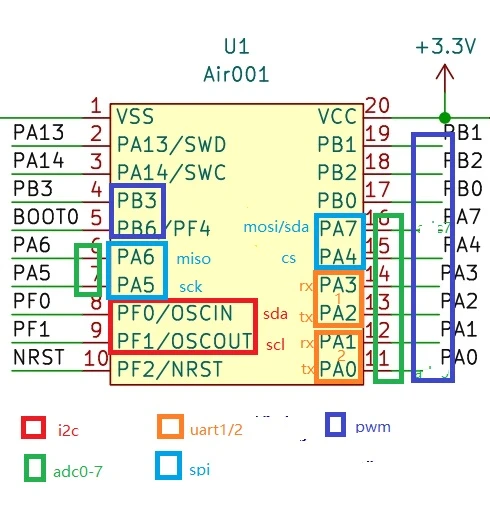

Air001的引脚：
注意：驱动的不同版本一般兼容，比如ST7789，ST7789V，ST7789V2，只是不同的屏幕分辨率，不同型号可能有某些参数不同，需要区别设置下
SSD1306（这个不属于TFT但临时放在这里吧）：
屏幕：
库：U8g2（推荐） 或 ESP8266 and ESP32 OLED driver for SSD1306 displays（测试时4.4.1）
实例：随便
设置：
ssd1327:
屏幕：【淘宝】https://m.tb.cn/h.5zn7evSrVPNgMbz?tk=gKI9WKREaD0 MF6563 「1.5寸日本进口 带灰阶oled屏 spi串口 有资料」
注：买来的这块屏的排线内部接触不良，导致连接屏幕后什么都不显示，要把排线往上用力托起来
库：Adafruit SSD1327 或 u8g2
实例：随便
设置：
ili9341：
屏幕：【淘宝】https://m.tb.cn/h.5u0mXA8T7ooDhE7?tk=SYlrWP3iyCw HU0025 「全新2.8寸TFT液晶屏 SPI串口屏240*320 4线IO 驱动ILIPIN」
库：Adafruit_ILI9341
示例：graphicstest
设置：
st7565 / uc1701：
屏幕：老王3.6寸12864 SPI屏幕（已下架）
库：u8g2
示例：GraphicsTest
设置：
st7789：
屏幕：【淘宝】https://m.tb.cn/h.5Ga4BuEXHLopuQv?tk=4gPtWPWtEv1 CZ3460 「高清ips 0.96寸 1.3寸 TFT显示屏 OLED 液晶屏 ST7735驱动」（1.3寸st7789）
库：TFT_eSPI（测试时版本2.5.34）
链接：GitHub - Bodmer/TFT_eSPI: Arduino and PlatformIO IDE compatible TFT library optimised for the Raspberry Pi Pico (RP2040), STM32, ESP8266 and ESP32 that supports different driver chips
示例：随便
设置：
st7789v（这个库有BUG不支持8266？显示一点内容后就不断重启，以前记得不会）
屏幕：【淘宝】https://m.tb.cn/h.5Gmg01fUQypAIZp?tk=ybgWWPWSmDK CZ3452 「1.14寸TFT显示屏LCD彩色液晶屏 ST7789驱动135x240分辨率 高清IPS」
库：st7789v-arduino（测试时版本0.1，该库没上arduino官方仓库）
链接：GitHub - deirvlon/ST7789v-Arduino: ST7789v Arduino Library - Tested on Arduino UNO and STM32 (Blue Pill)
例子：graphicsTEST.ino
设置：
st7789v2（存疑，不知道测试屏幕是否真的为st7789v2）
屏幕：【淘宝】https://m.tb.cn/h.5tAtyKgr5yIYo5Z?tk=0JnHWPWiLLw HU9196 「2.0寸tft液晶屏lcd屏240*320焊接12Pin2寸ips全视角st7789串口SPI」
（商家文档说是st7789v2，但是用st7789的库也可以直接运行）库：
Adafruit ST7735 and ST7789 Library（测试时版本1.10.3） 或者参考上面st7789的TFT_eSPI库（这个库最完美）也可以运行，
上面st7789v的st7789v-arduino也能点亮，输出文字，但是设置有问题，不停重启屏幕链接：GitHub - adafruit/Adafruit-ST7735-Library: This is a library for the Adafruit 1.8" SPI display http://www.adafruit.com/products/358 and http://www.adafruit.com/products/618
示例：graphicstest_st7789
设置：
st7735s
屏幕：【淘宝】https://m.tb.cn/h.5wT3LddBbmR0aDy?tk=YXBwWn5xKm3 CZ0000 「0.96寸高清ips tft显示屏液晶屏st7735 0.96寸TFT全彩屏 液晶屏」
库：TFT_eSPI（测试时版本2.5.34）或 Adafruit ST7735 and ST7789 Library 或 Ucglib (1.5.2)
示例：随便
设置：
