第十六课常见chip封装的创建 （这里的丝印画法讲的不是很好）
常见chip封装主要是电阻容 sot 二极管
pcb封装的大小和实物元器件的大小是要一样的，封装是实物的一个模型

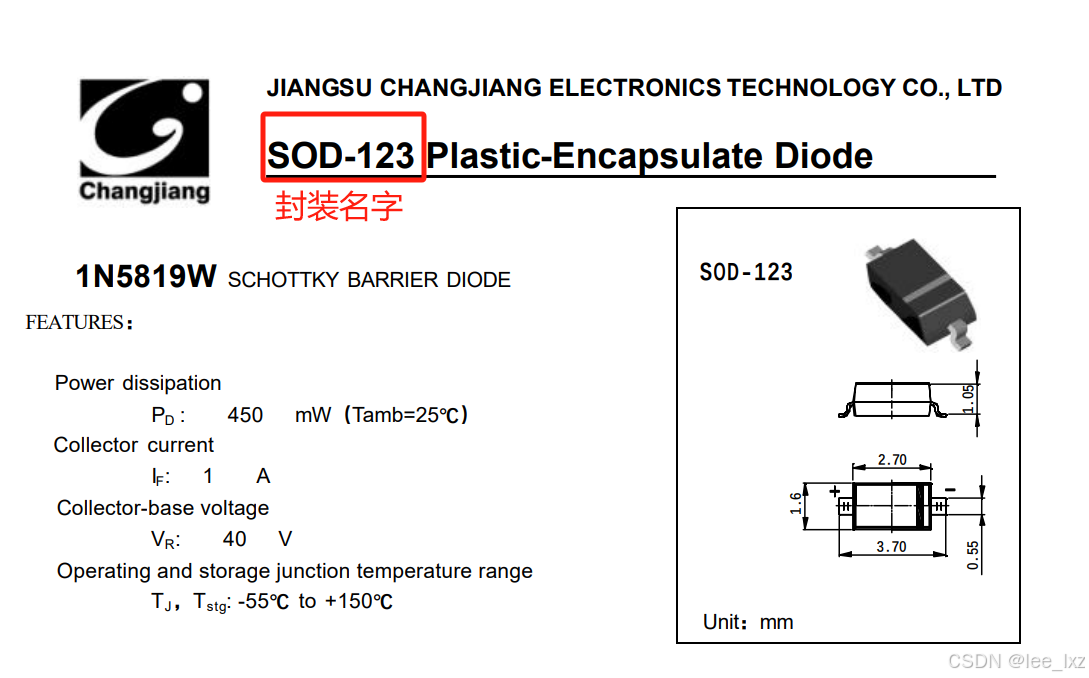

可以根据元器件的规格书来画封装
阻焊：是为了防止绿油覆盖（可看参看下面绿图）
丝印：是元器件除了焊点之外，剩下部分的位置

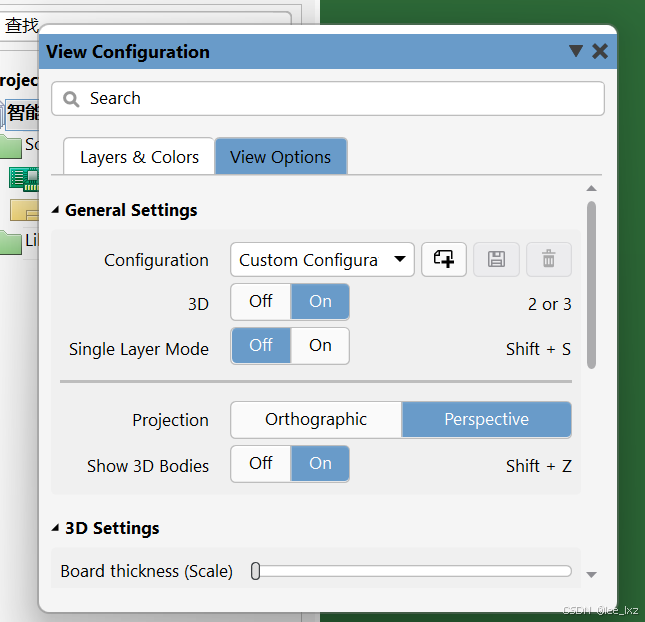

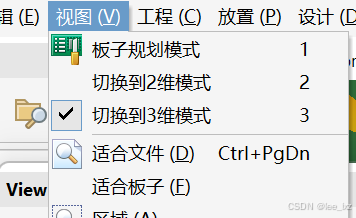

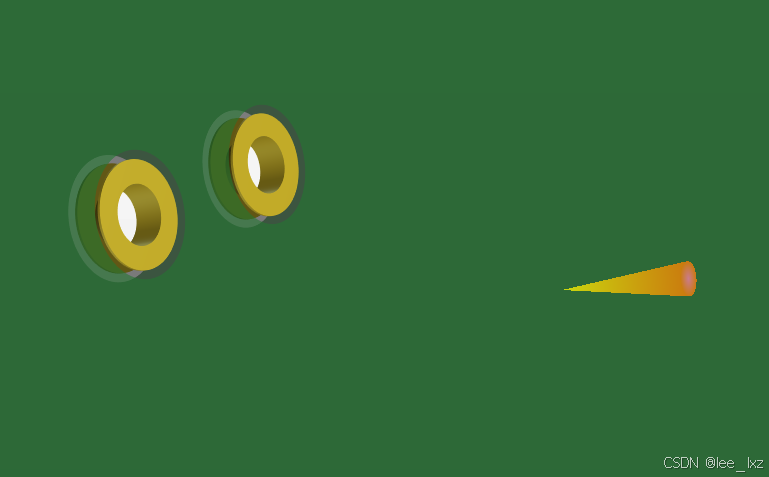

在封装界面ctrl+D 键 出现界面可以选择看3D图；或者视图选择3维模式
快捷键：shift+ 右键可以360旋转

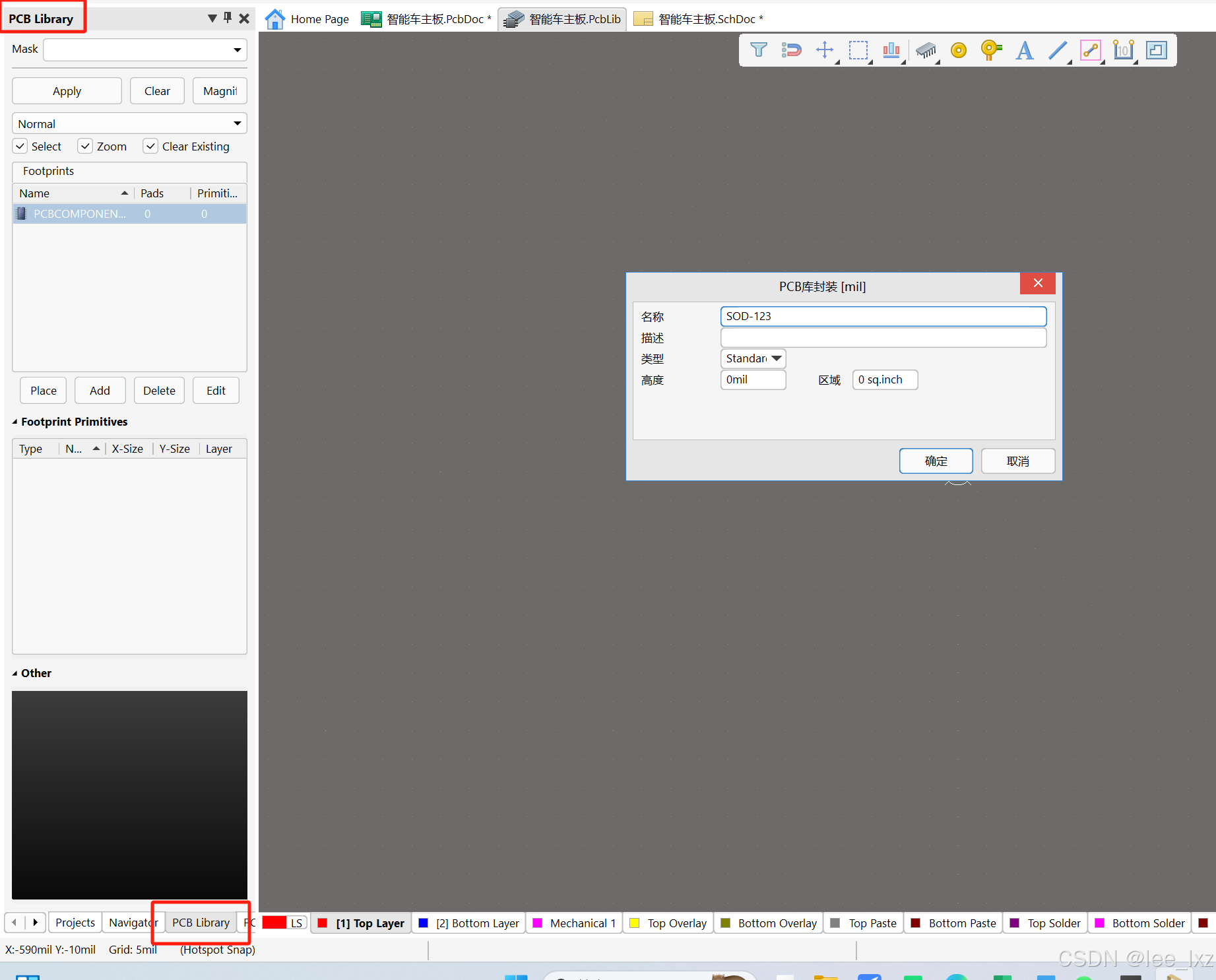

封装库的界面
两个焊盘可以重叠后按M，

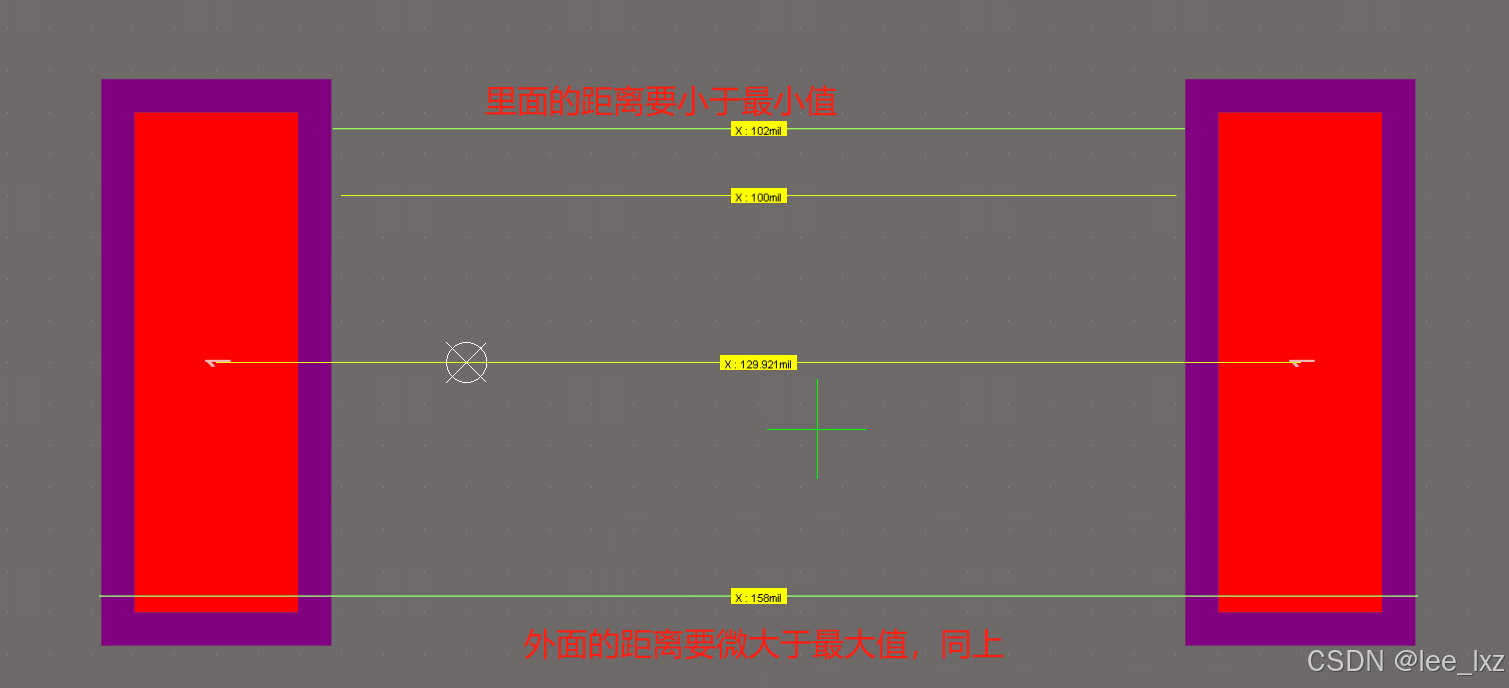

快捷键：ctrl+m 测量 shift+c 清除测量痕迹

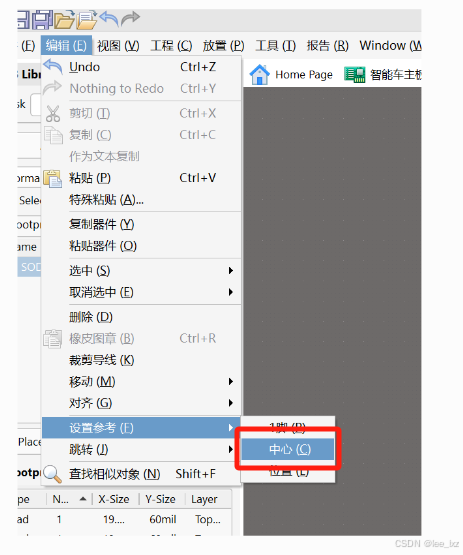

画完后定位到中心
注意：丝印不能盖住焊盘
画丝印的时候要选择丝印层画

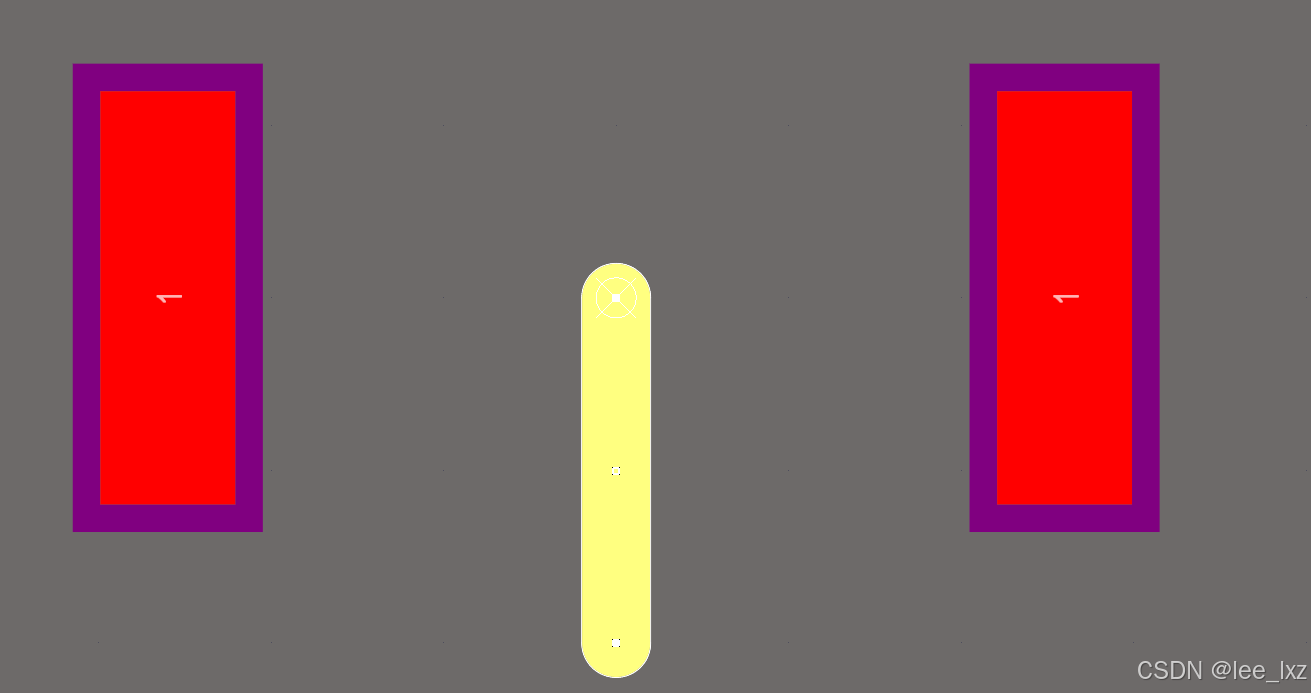

先在中心画一条线，注意这里划线的时候需要按住ctrl

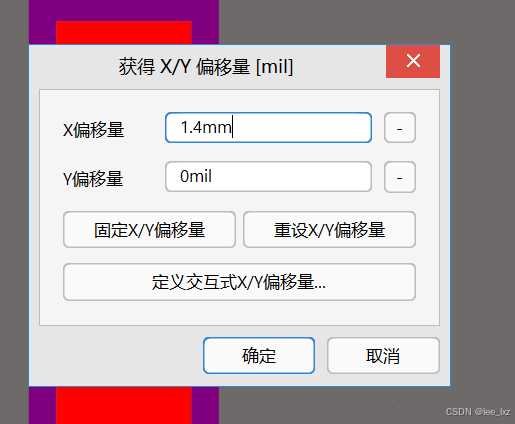

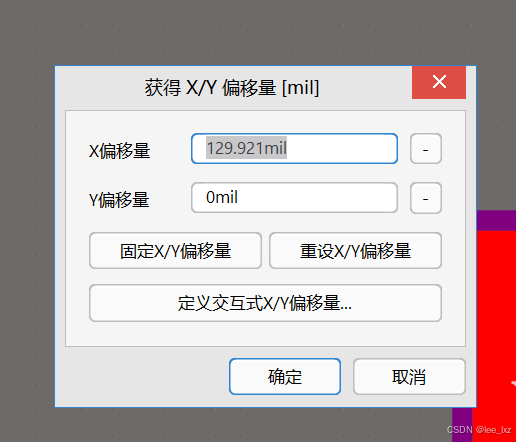

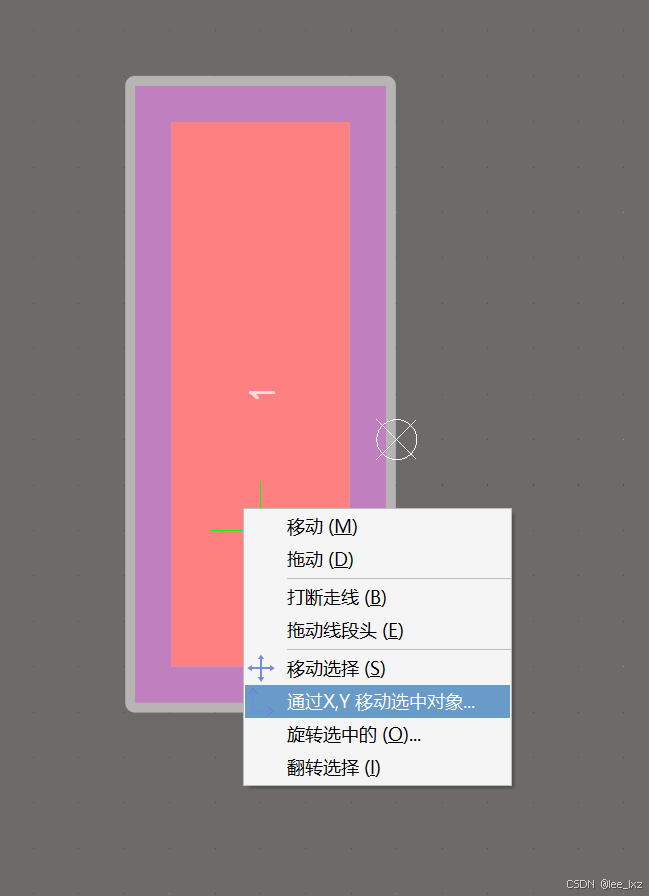

利用下图来放置位置
、

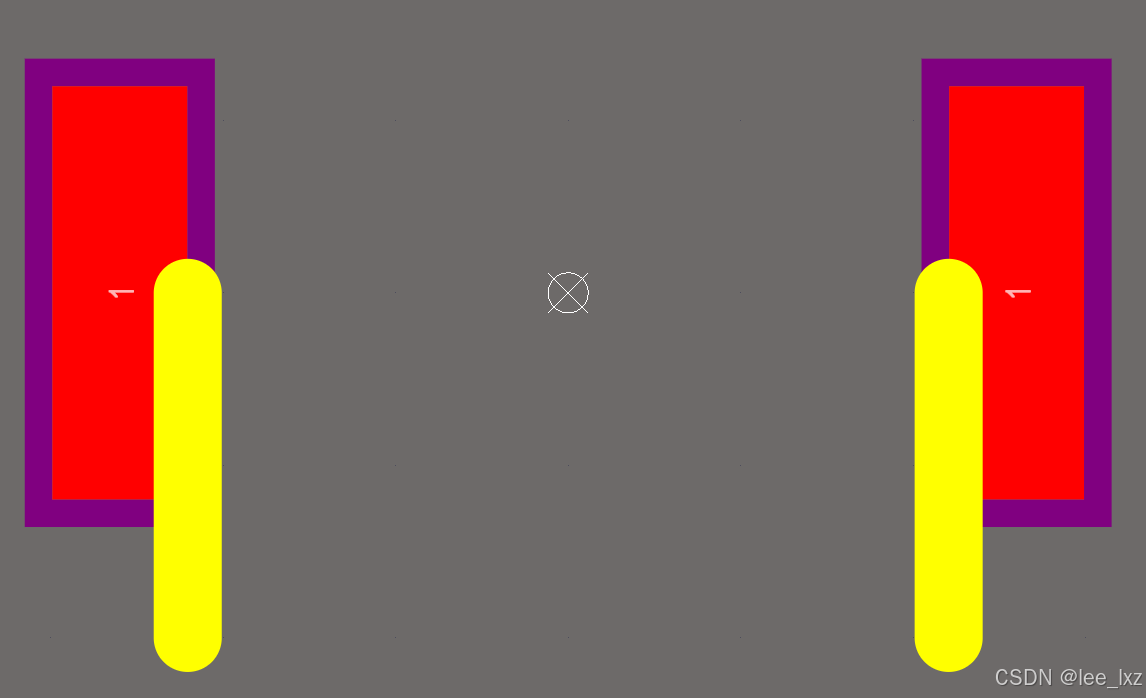

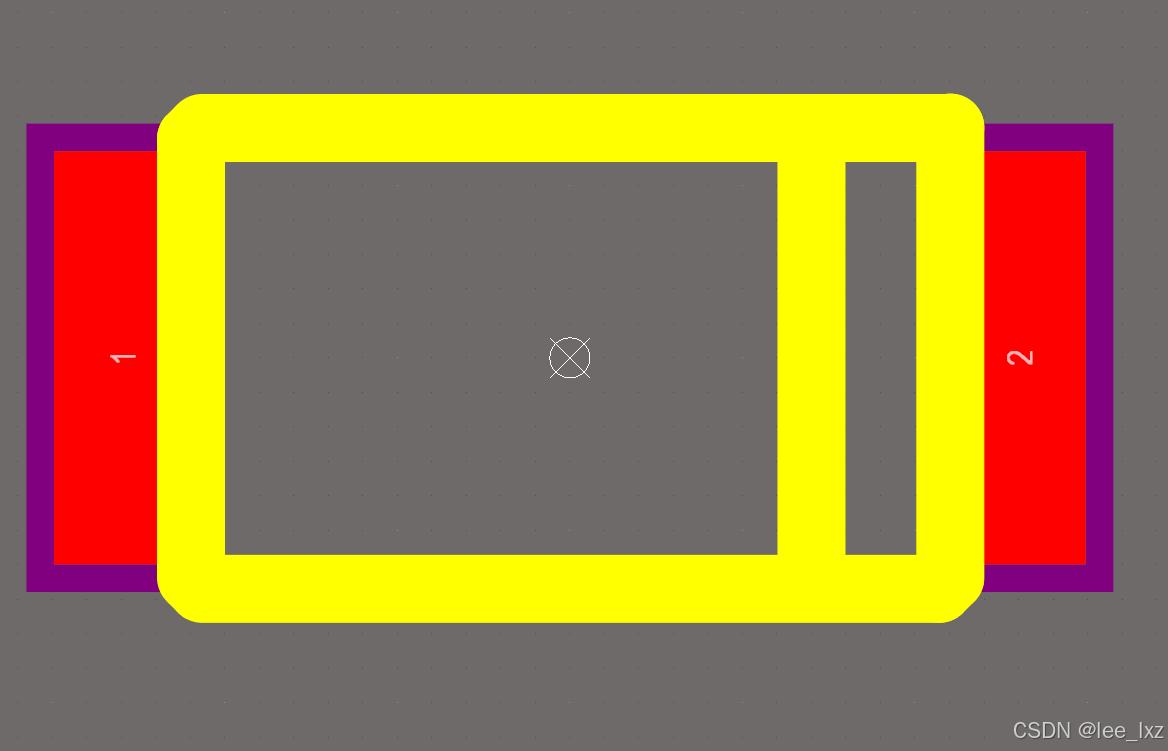

ctrl+c 复制丝印，选择中心点，然后ctrl+v，再按X是左右对称，Y是上下对称
丝印这里讲的不是很好
管脚号需要改
