供方便，正是出于这种简单易用的特性，越来越多的芯片集成了这种通信协议，比如AT91RM9200

SPI 包含 4 条总线，分别为SS、SCK、MOSI、MISO。它们的作用介绍如下 ：

• MISO – Master Input Slave Output，主设备数据输入，从设备数据输出
• MOSI – Master Output Slave Input，主设备数据输出，从设备数据输入
• SCK – Serial Clock，时钟信号，由主设备产生
• CS – Chip Select，片选信号，由主设备控制，拉低就选中

        SPI1_NSS和CS实际上是同一个概念的不同表述，在SPI（Serial Peripheral Interface）接口中，它们均指代“Chip Select”或“Slave Select”信号，有时候也称为NSS（Not Slave Select）。在SPI通信协议中，NSS/CS信号的作用是用来选择与主设备进行数据传输的从设备。

        具体来说，当SPI系统中有多个从设备时，每一个从设备都会连接到一个独立的NSS/CS信号线上。SPI主设备通过控制这些NSS/CS线上的电平变化来选择与哪个从设备进行通信：

• 当NSS/CS信号线被主设备拉低（置为低电平）时，相应的从设备会被选中并进入工作状态，准备接收或发送数据；
• 当NSS/CS信号线被主设备释放回到高电平时，所选中的从设备停止数据传输，并退出活动状态。



时钟极性（CPOL）：

没有数据传输时 时钟线的空闲状态电平

• 0：SCK (CLK) 在空闲状态保持低电平
• 1：SCK (CLK) 在空闲状态保持高电平

时钟相位（CPHA）：

时钟线在第几个时钟边沿采样数据

• 0：SCK (CLK) 的第一（奇数）边沿进行数据位采样，数据在第一个时钟边沿被锁存
• 1：SCK (CLK) 的第二（偶数）边沿进行数据位采样，数据在第二个时钟边沿被锁存

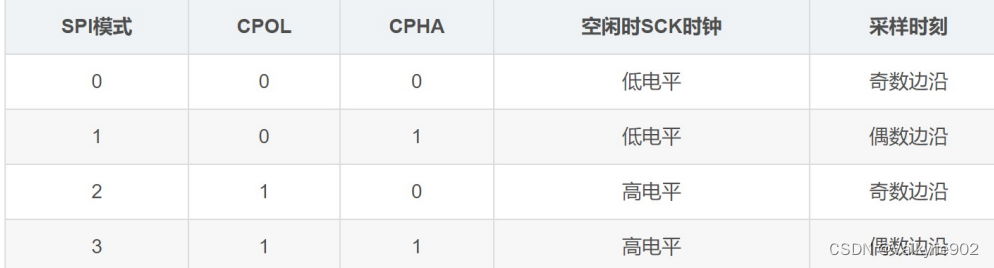

 根据CPOL和CPHA的取值组合，共有4种工作模式：

其中：模式 0 和 模式 3 最常用

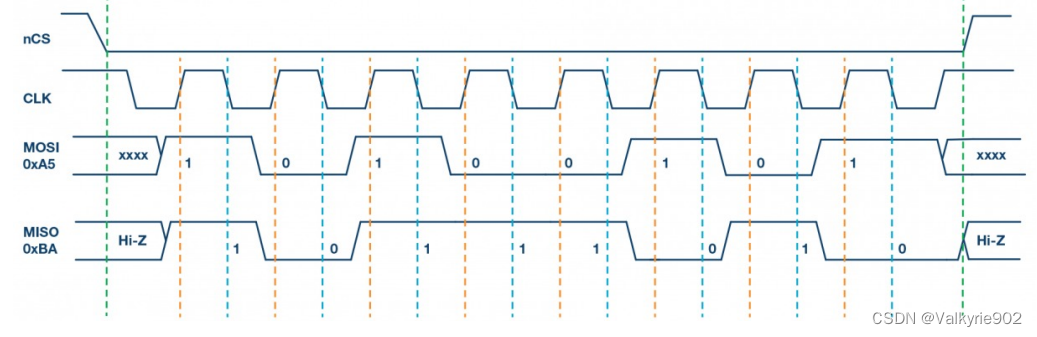

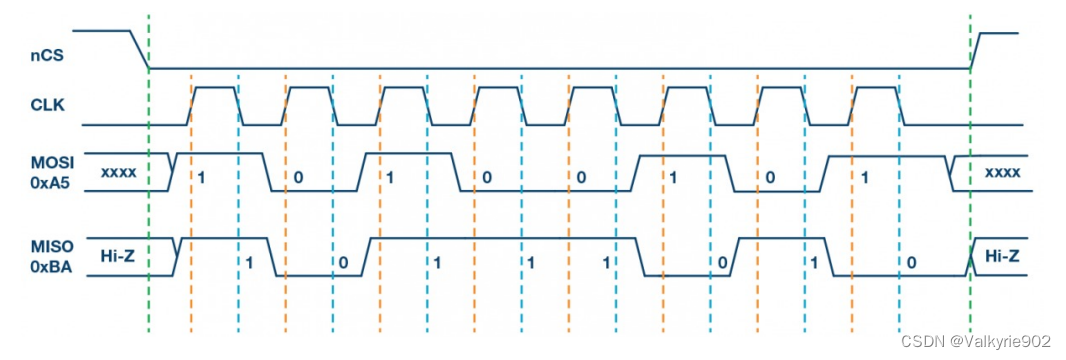

模式 0 时序图：

 模式3 时序图：

  STM32单片机初学8-SPI flash（W25Q128）数据读写_w25q128如何读取一个字节-CSDN博客

W25Q128 是华邦公司推出的一款 SPI 接口的 NOR Flash 芯片，其存储空间为 128 Mbit，相当于 16M 字节: （1Byte = 8Bit）

Flash 是常用的用于储存数据的半导体器件，它具有容量大，可重复擦写、按“扇区/块”擦除、掉 电后数据可继续保存的特性。 Flash 的物理特性：只能写 0 ，不能写 1 ，写 1 靠擦除。

W25Q128 存储架构（地址24位）256*16*16*256-1=FFFFFF

上图从左到右分别是：块 --> 扇区 --> 页 --> 字节(一般按扇区（4k）进行擦除)

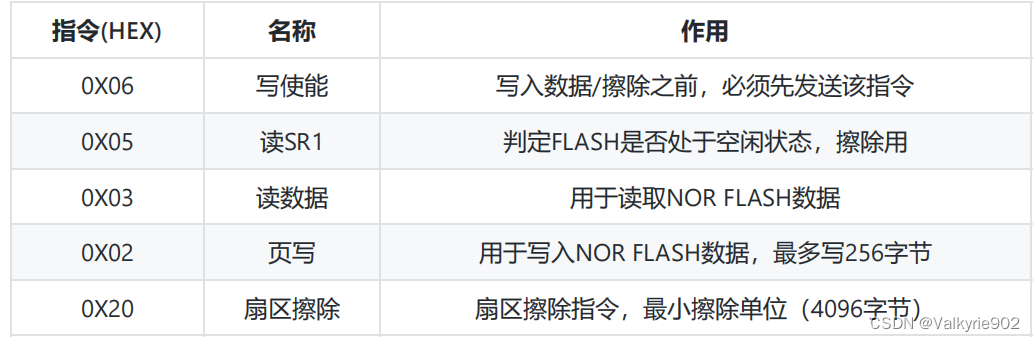

W25Q128 常用指令

W25Q128 全部指令非常多，但常用的如下几个指令：

写使能 (06H)

执行页写，扇区擦除，块擦除，片擦除，写状态寄存器等指令前，需要写使能。

拉低CS片选 → 发送06H → 拉高CS片选

读状态寄存器（05H）

拉低CS片选 → 发送05H→ 返回SR1的值 → 拉高CS片选

读时序（03H）

拉低CS片选 → 发送03H→ 发送24位地址 → 读取数据（1~n） → 拉高CS片选

页写时序 (02H)

页写命令最多可以向FLASH传输256个字节的数据。

拉低CS片选 → 发送02H→ 发送24位地址 → 发送数据（1~n） → 拉高CS片选

扇区擦除时序（20H）

写入数据前，检查内存空间是否全部都是 0XFF ，不满足需擦除。

拉低CS片选 → 发送20H→ 发送24位地址 → 拉高CS片选

W25Q128 状态寄存器

W25Q128 一共有 3 个状态寄存器，它们的作用是跟踪芯片的状态。

其中，状态寄存器 1 较为常用:

• BUSY：指示当前的状态，0 表示空闲，1 表示忙碌
• WEL：写使能锁定，为 1 时，可以操作页/扇 区/块。为 0 时，写禁止。

W25Q128 常见操作流程

以下流程省略了拉低/拉高片选信号CS!

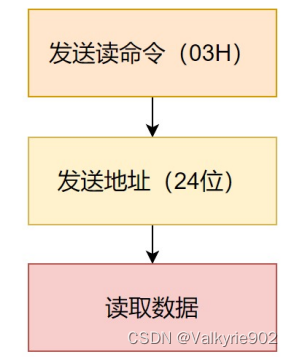

读操作：

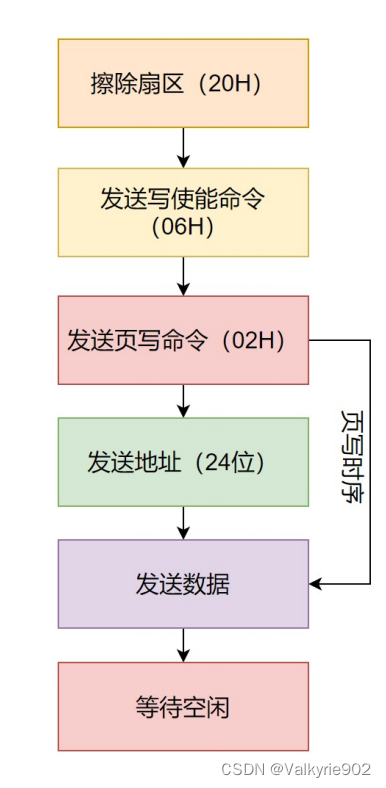

写操作：

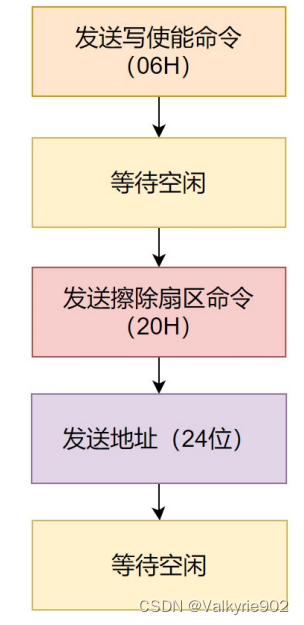

擦除扇区：

1.接线

        W25Q128与STM32F103C8T6板子接线，在STM32F103C8T6的产品手册中找到板子上的SPI1的接口。

PA4作为SPI1的NSS，PA5作为SPI1的CLK，PA6作为SPI1的DO（MISO），PA7作为SPI1的DI（MOSI）。

VCC -- 3.3V

CS -- PA4

CLK -- PA5

DO -- PA6

DI -- PA7

 2.CubeMx

1.配置

SYS->Debug->Serial Wire

RCC->High Speed Clock(HSE)->Crystal/Ceramic Resonator

时钟树HSE、PLLCLK打开，HCLK设置成72MHz

打开uart1

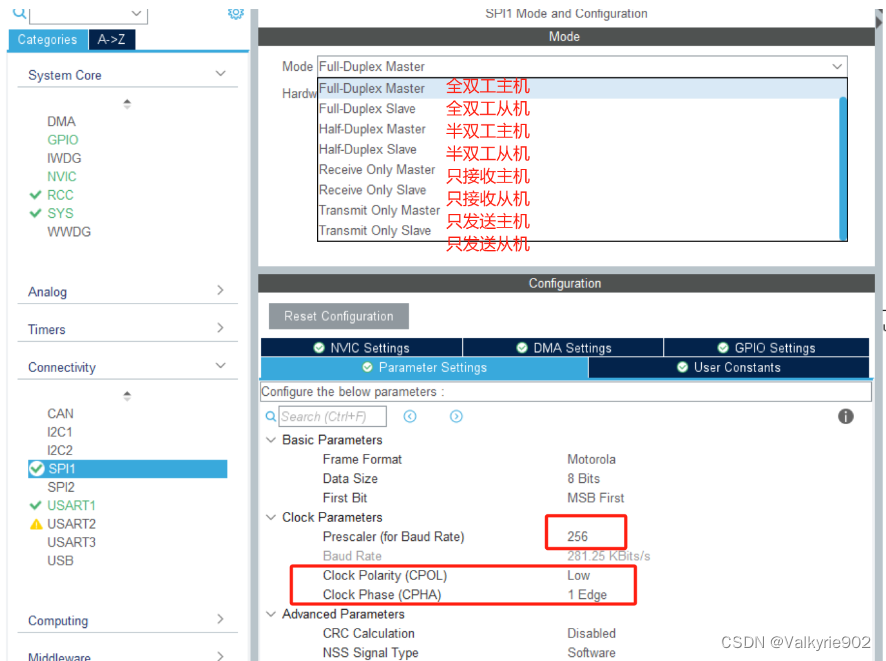

2.打开SPI

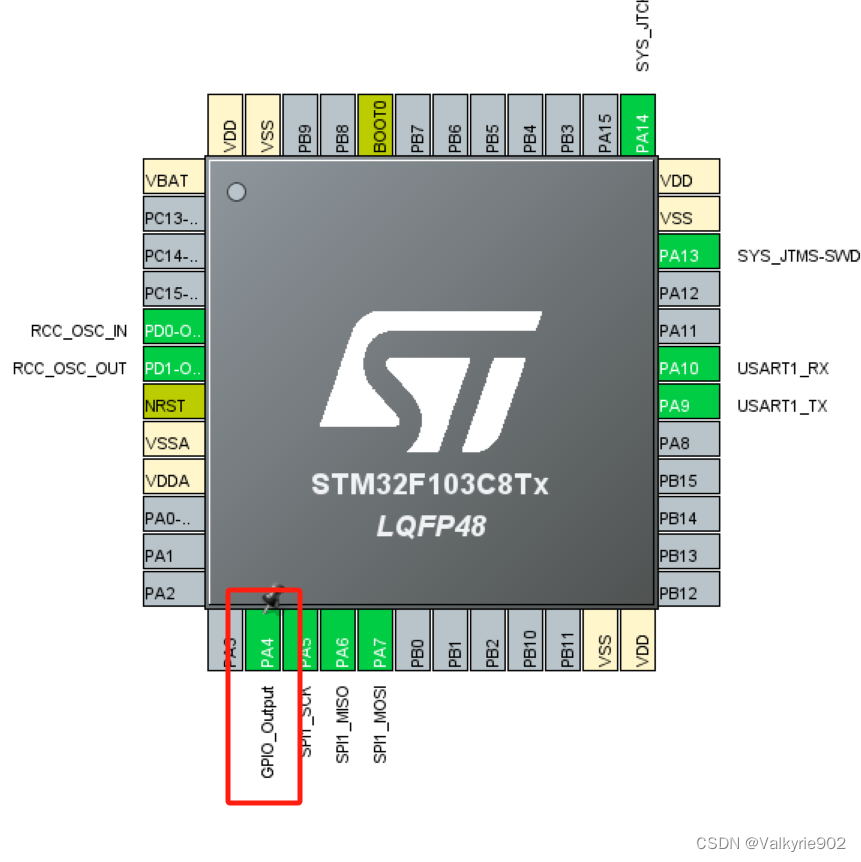

随便选一个引脚输出当CS即可，这里选用PA4,就可以节约主机的NSS模式了

3.Keil

1.打开MicroLIB库

2.移植库文件

将w25q128.h和w25q128.c分别复制到 core->

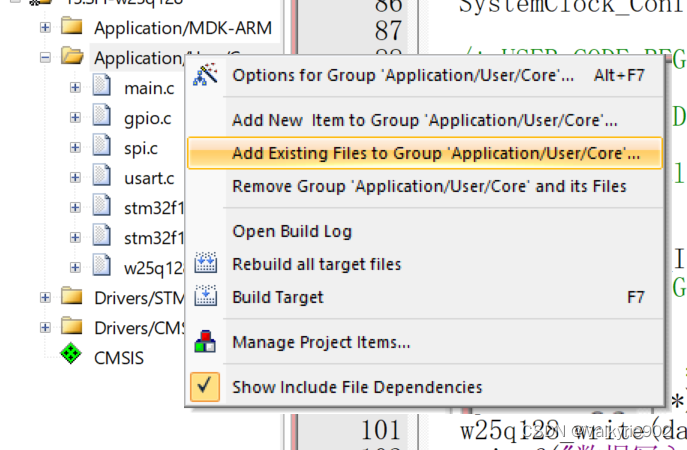

再将w25q128.c添加进主目录下

 3.编写代码

main.c

spi.c

uart.c

记得要在相应的.h添加要被调用的函数名，否则会有警告

有空要去看一看，理解一下w25q128.c的代码！！！

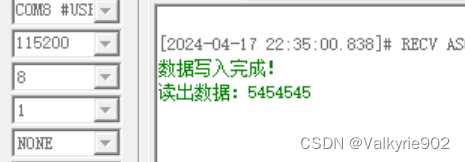

 实验结果
