一、开关电源的基本概念与工作原理
开关电源（Switching Power Supply, SPS）是通过高频开关控制电流和电压的电源。其基本工作原理是将输入电压通过开关元件（如MOSFET）快速切换，利用电感和电容储存和转换能量，最终得到所需的输出电压和电流。
1.1 主要模块
开关电源主要由以下几个模块组成：
- 输入滤波器：去除输入电源中的高频噪声。
- 开关控制器：控制开关元件的导通与关断，调节输出电压。
- 电感：储存能量并限制电流纹波。
- 电容：平滑输出电压，降低纹波。
- 输出滤波器：进一步平滑输出电压，减少高频干扰。
二、开关频率的深入分析
2.1 频率的选择与影响
开关频率是设计开关电源的关键因素之一。频率的选择不仅影响开关损耗，还对系统的稳定性和电磁兼容性（EMC）有显著影响。
- 开关损耗：开关频率的增加会导致每个开关周期内的开关损耗增加，尤其在高频应用中，开关损耗可以占到总损耗的很大一部分。开关损耗的计算公式为：
其中，(V_{ds}) 是开关管的电压，(I_d) 是导通电流，(t_{on}) 和 (t_{off}) 是开关的导通和关断时间，(f) 是开关频率。
- 电磁干扰（EMI）：高频率的开关会产生较大的电磁干扰，这要求设计者必须采取适当的EMI抑制措施，如增加屏蔽、使用滤波器等。
2.2 高频与低频的权衡
- 高频开关电源：一般在100kHz至1MHz之间，高频率使得电感和电容的体积减小，但同时也增加了开关损耗和EMI。
- 低频开关电源：通常在几十kHz，虽然效率较高，但体积较大，并且可能导致变压器饱和和输出电流纹波增大。
三、电感的深入分析
电感在开关电源中主要起储能和限制电流纹波的作用。
3.1 电感的选型

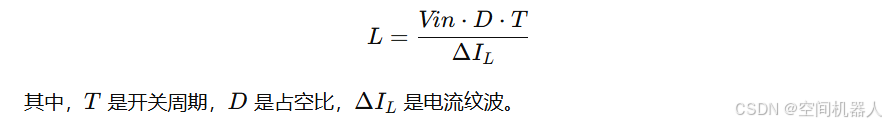

- 电感值的计算：电感值选择需要考虑输入电压、输出电压、开关频率以及允许的电流纹波。理想的电感值计算公式为：
- 直流电阻（DCR）：选择电感时，需关注其直流电阻（DCR），DCR越小，损耗越小，效率越高。
- 饱和电流：饱和电流是电感的一个重要参数，电感在工作过程中不应进入饱和状态，以保证其正常工作。电感在饱和时，其电感值会显著降低，导致电流增大。
3.2 电感的磁芯材料
选择电感的磁芯材料也是重要的一环。常用的磁芯材料包括铁氧体、硅钢片等，不同材料的磁芯具有不同的损耗特性和饱和特性。
- 铁氧体材料：适用于高频应用，具有较低的损耗。
- 硅钢片：用于低频高功率应用，具有较高的饱和电流和较低的成本。
四、电容的深入分析
电容在开关电源中主要用于平滑输出电压，降低纹波。
4.1 电容值的计算

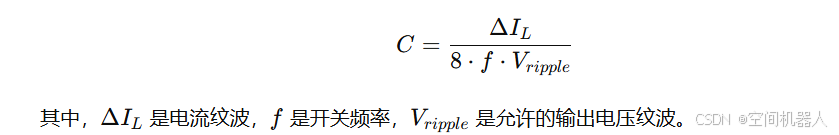

电容值的选择需考虑电流纹波和输出电压的要求。常用的计算公式为：
- 额定电压：电容的额定电压应高于电源的最大输出电压，以确保安全和稳定工作。
4.2 电容类型
常用的电容类型包括：
- 铝电解电容：具有较大的电容值，适用于低频大电流应用，但寿命较短。
- 陶瓷电容：体积小、ESR（等效串联电阻）低，适用于高频应用，常用于输出滤波。
五、电压与电流的深入分析
5.1 输出电压与占空比的关系

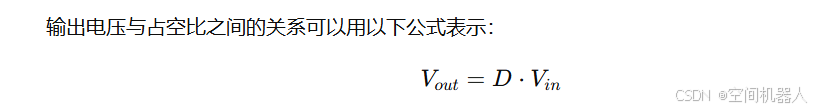

输出电压与占空比之间的关系可以用以下公式表示：
- 占空比的选择：在设计中，需要根据输出电压要求调整占空比，确保电源稳定工作。
5.2 输出电流与负载特性
输出电流与负载特性密切相关。设计时需要考虑以下几个方面：
- 负载变化：开关电源应具备良好的动态响应，能够快速调整输出电流以应对负载的变化。
- 短路保护：设计时应考虑短路情况下的保护机制，确保电源不会因过载而损坏。
六、综合设计实例

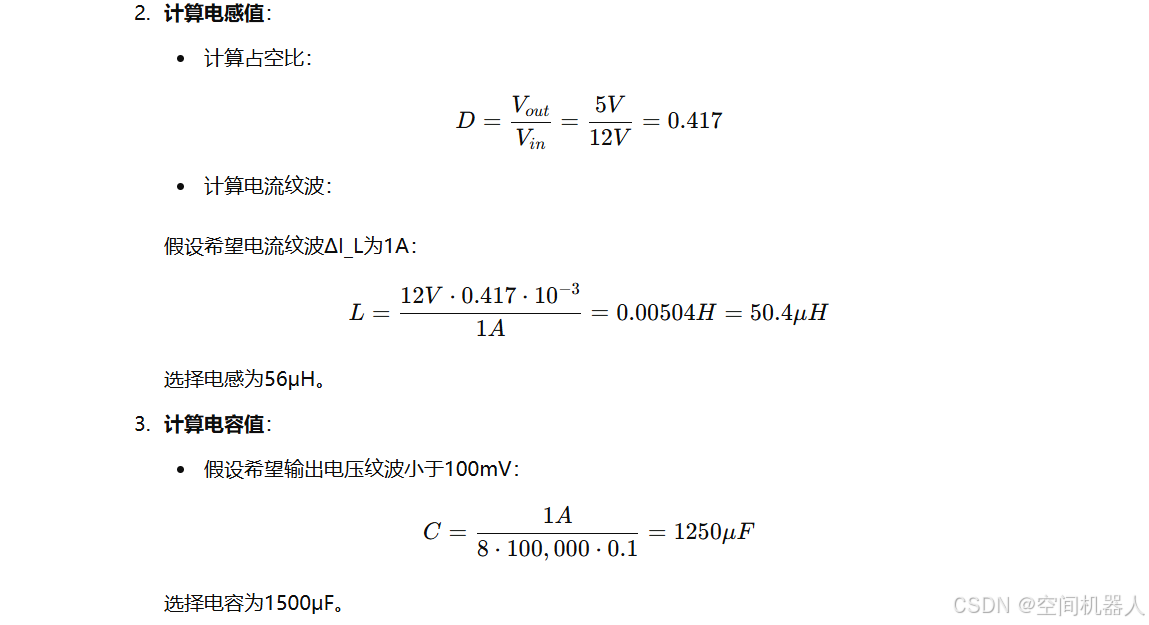

假设我们设计一个输入为12V、输出为5V、最大输出电流为2A的降压型开关电源。
- 确定开关频率：选择开关频率为100kHz。
- 选择开关元件：选择MOSFET时，确保其额定电压高于输入电压，额定电流高于最大负载电流。
七、总结与设计技巧
通过深入分析开关电源中频率、电感、电容、电压和电流的关系，我们能够更好地理解设计过程中的重要参数。设计开关电源时，需要综合考虑开关频率、损耗、EMI、动态响应等多个因素。
设计技巧：
- 元件选型要兼顾：选择电感和电容时，不仅要满足电气参数，还要考虑体积、成本和可靠性。
- 热管理：合理设计散热系统，避免因过热导致元件失效。
- 动态响应：通过反馈控制电路提高开关电源的动态响应能力，确保在负载变化时能够快速稳定输出。
