单极性、双极性、线性霍尔控制LED
- 霍尔传感器简介

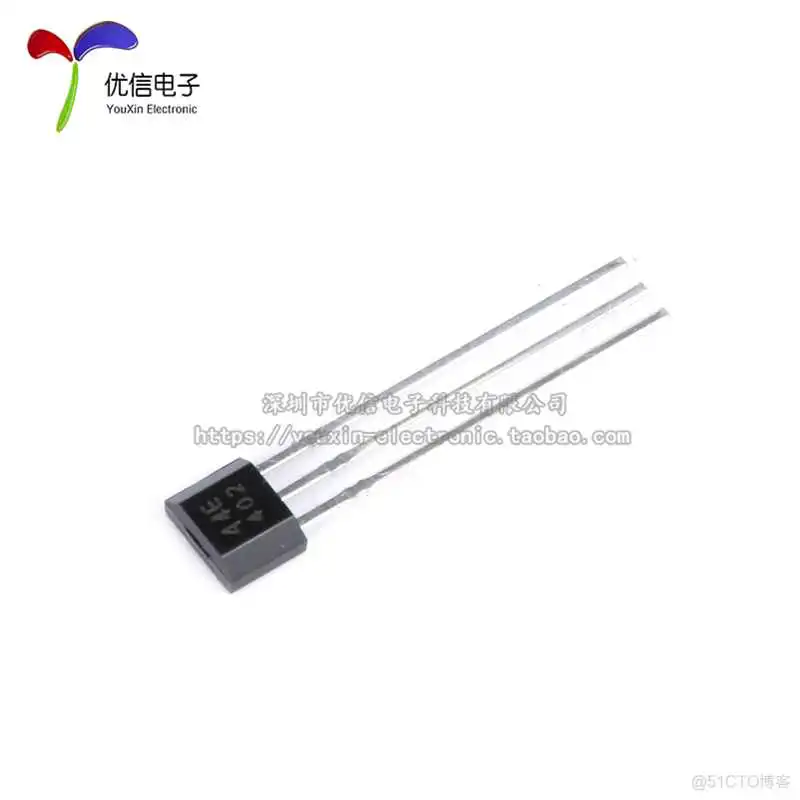

- AH3144单极性霍尔

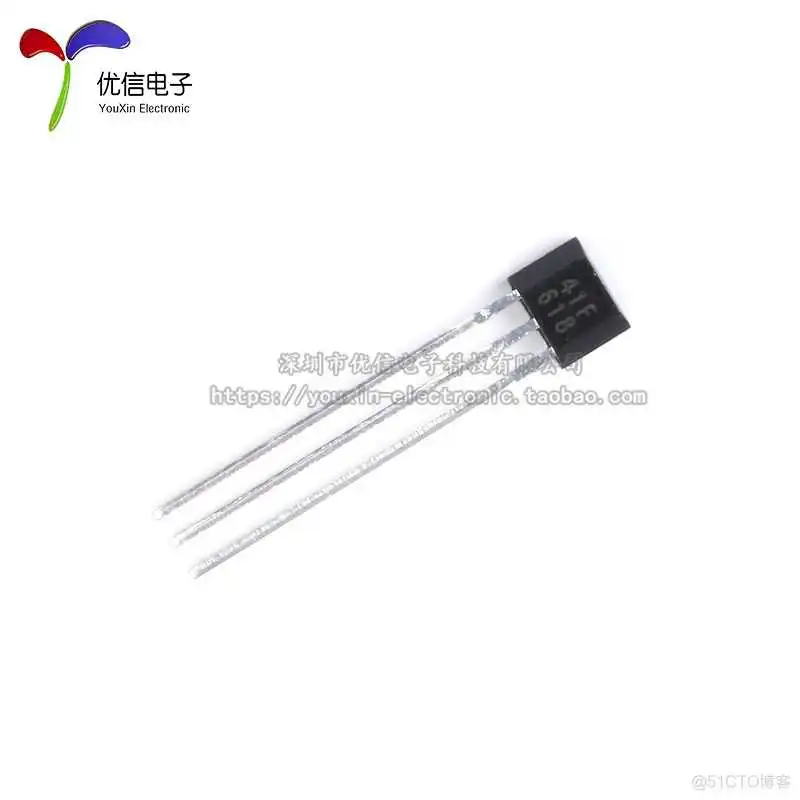

- 41F双极性霍尔

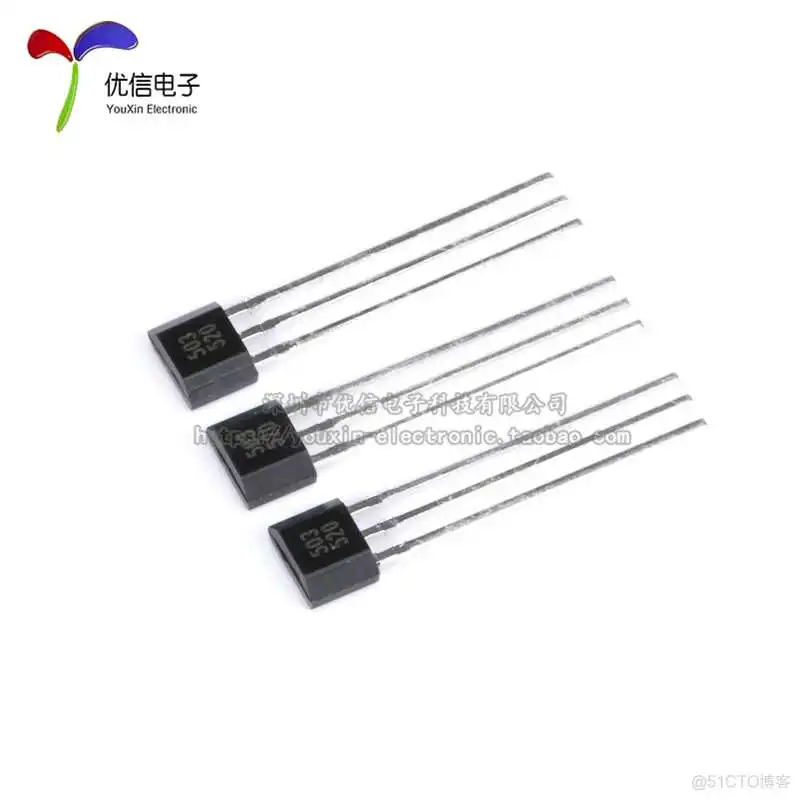

- 3503 线性霍尔
- 霍尔传感器的类型
- 单极性霍尔
- 双极性霍尔
- 线性霍尔
- 霍尔测试电路

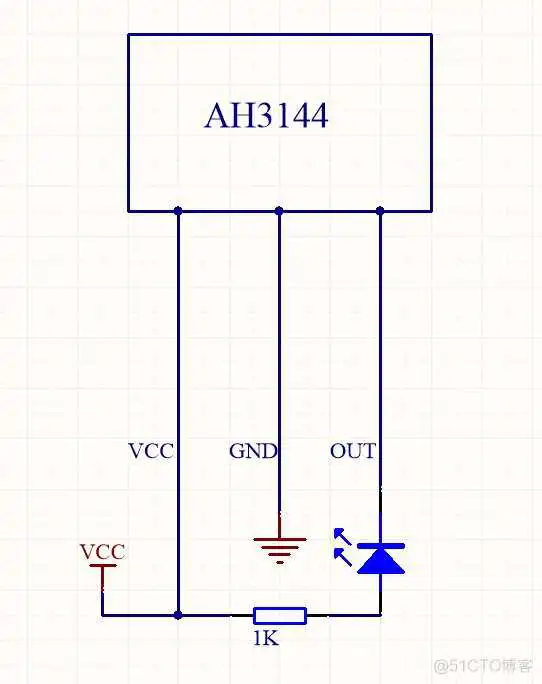

- 单极性霍尔测试电路
- 双极性锁存霍尔测试电路
- 线性霍尔测试电路
- 总结
可以看到霍尔外观基本都差不多，直插封装的这种类型比较常见，贴片的话SOT-23的比较常见到，区别只是在于上的不同
经过不停地发展，霍尔传感器的功能也出现了分化，并非单一的一种类型或固定只有一种功能，本文进行说明的霍尔按功能上进行分类的话可以分为、、，也是特意挑出来进行对比的，其实也还有其他一些类型的霍尔，主要是近期咨询这几款区别的朋友比较多
这里的单极性霍尔以作为示例，当使用磁铁的靠近或者磁铁的N极靠近丝印面的反面时传感器，否则输出状态为（意味着要输出高电平需要上拉）
典型的型霍尔即为，磁铁的与均可触发，锁存特点即之后会持续，直到下一次用磁铁另一极触发才会状态反转，41F默认为低电平状态
以线性霍尔器件CS3503作为示例，磁铁的靠近传感器时，反之靠近时，幅度取决于工作电压以及磁场的大小
双极性锁存霍尔的引脚特性与单极性的基本一致，部分特殊的可以参照对应的霍尔传感器手册，功能上是不会有太大变化的
相较于单极性霍尔，双极性可以使用在41F此时OUT，磁铁拿开之后灯仍然会的状态
此时转换磁铁另一极41F丝印面同样可以触发，此时OUT，，磁铁拿开后仍然的状态，直到再拿磁铁S极触发才会保持灯灭

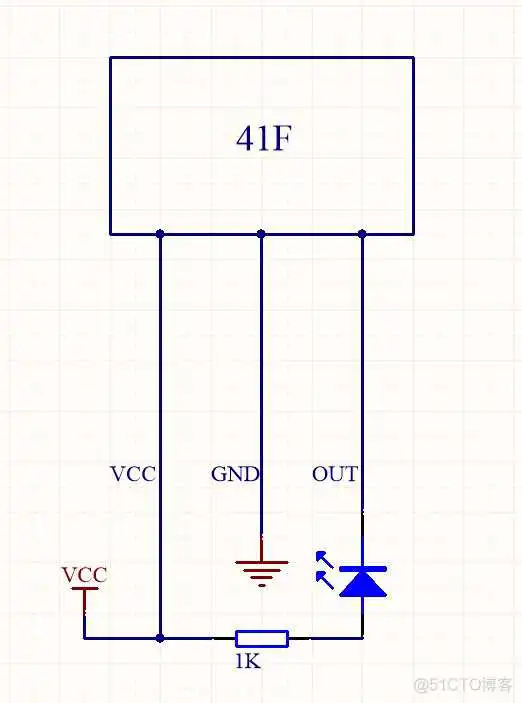

电路图如下所示：
测试电路与AH3144单极霍尔使用电路完全一致，区别仅在于最终达到的效果不同
由于线性霍尔的特性是，此时再去用上面的电路LED灯观察的话将不再合适，此时只需给线性霍尔CS3503供好电，用万用表测量OUT端即可
用磁铁可观察到OUT端，增加到多大取决于磁铁的强度以及靠近的距离，距离越近电压越高
反之用磁铁的可观察到OUT端输出，减小的幅度同样取决于磁铁的强度以及靠近的距离，距离越近电压越低

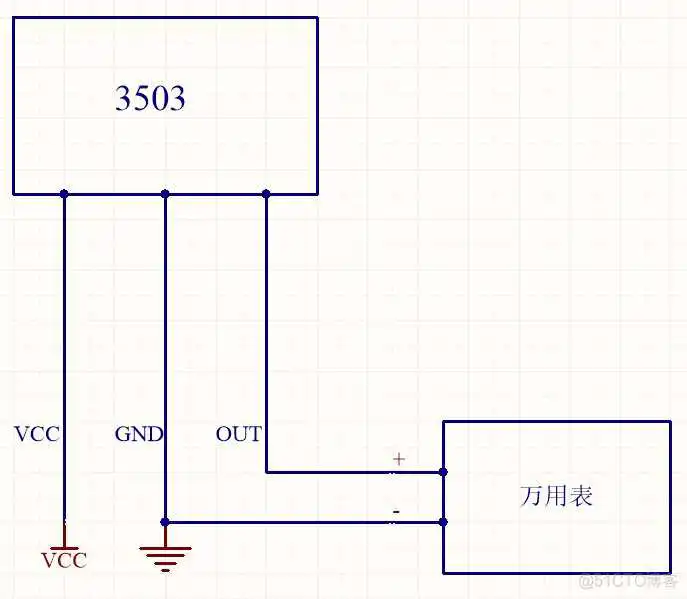

默认无磁铁情况下传感器输出电压会介于0V到VCC之间，具体的值取决于使用环境以及VCC电压大小，反面触发与丝印面面触发 测试电路如下：
