产品简述

MS37549 和 MS37545 是无感三相直流电机预驱芯片,采用

正弦波驱动方式,具有低噪声及低震动的特点。

芯片通过一个速度控制脚来控制电机的速度。并且电源电压

可以低到 4V 来适应调整电机的转速。

MS37549 和 MS37545 采用 QFN16 封装,带散热片。

BLDC

主要特点

◼具有低噪声特点的 180 度正弦驱动

◼外置 PN 功率管

◼高效率控制算法

◼无感控制

◼模拟速度控制输入 (MS37545)

◼PWM 速度控制输入 (MS37549)

◼低功耗模式

◼FG 速度反馈输出

◼堵转检测功能

◼过流保护

◼软启动

应用

◼风扇

◼消费类产品

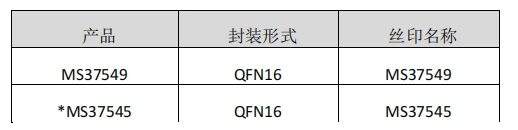

产品规格分类

BLDC

*暂未提供此封装。若有需要,请联系杭州瑞盟销售中心

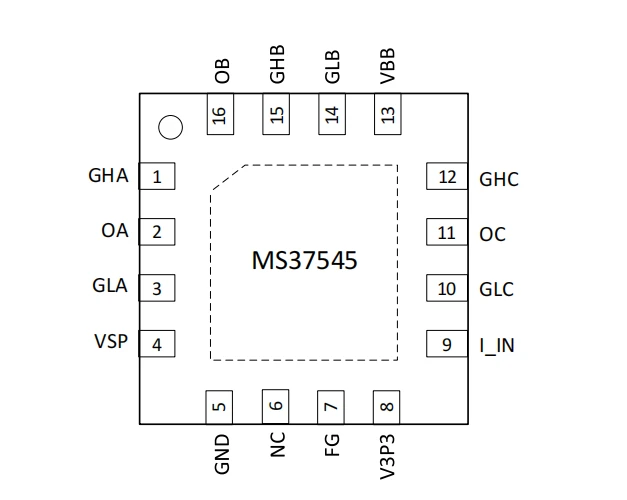

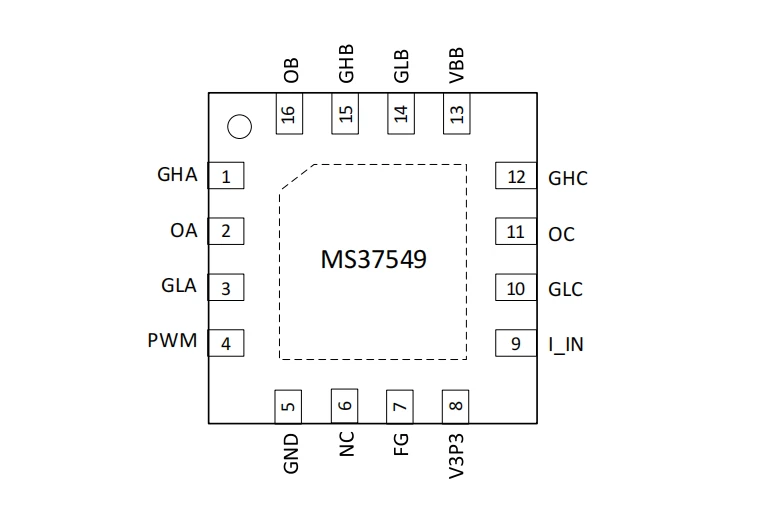

管脚图

BLDC

BLDC

管脚说明

BLDC

内部框图

BLDC

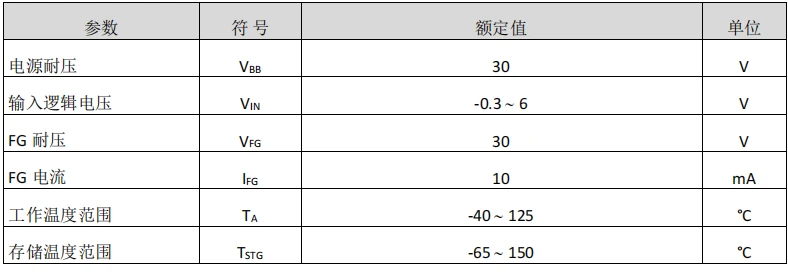

极限参数

芯片使用中,任何超过极限参数的应用方式会对器件造成永久的损坏,芯片长时间处于极限工作

状态可能会影响器件的可靠性。极限参数只是由一系列极端测试得出,并不代表芯片可以正常工作在

此极限条件下。

BLDC

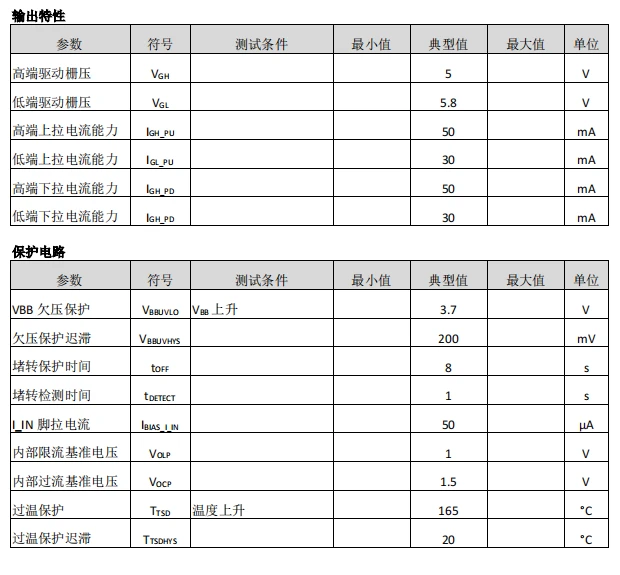

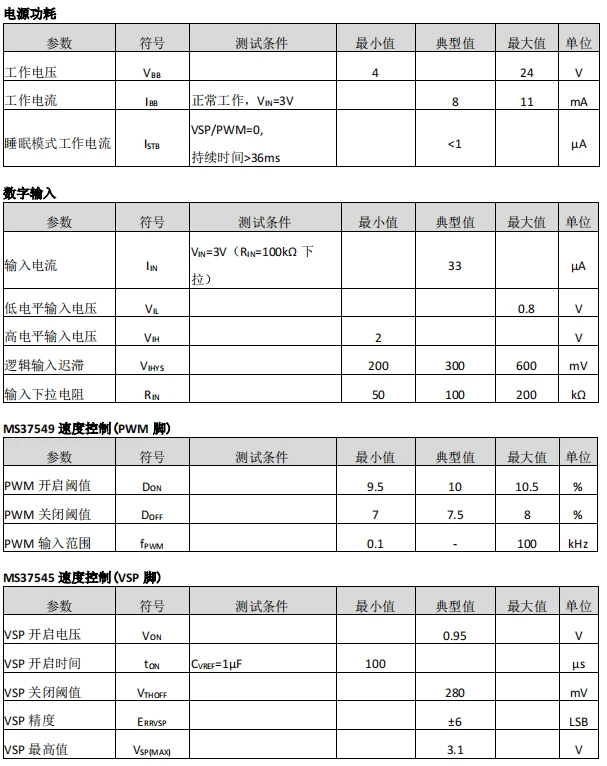

电气参数

注意:没有特别规定,环境温度为 TA= 25°C ±2°C,VBB=12V。

BLDC

如有需求请联系——三亚微科技 王子文()

BLDC

功能描述

MS37545 和 MS37549 应用于风扇中,面向需要低噪声,低震动以及高效率的应用场合。

低功耗模式

MS37549 的低功耗模式受 PWM 脚控制,当 PWM 脚输入的电平为低持续超过 36ms,芯片会进入睡

眠模式,此时芯片的功耗小于 1μA。PWM 输入脚变高电平后,会立即重启芯片。

MS37545 的低功耗模式受 VSP 脚控制,当 VSP 脚输入的电平为低持续超过 36ms,芯片会进入睡

眠模式,此时芯片的功耗小于 1μA。VSP 输入脚变高电平后,会立即重启芯片。

速度控制

风扇的速度可以通过几种方式来调节:电源电压(控制电源电压),PWM 占空比控制(MS37549)

模拟输入控制(MS37545)。采用 PWM 占空比控制或者模拟输入控制方式能够简化外围,减少可变

电源的设计。电源电压控制模式下芯片的电压可以低到 4V 以满足一些特定的应用。

MS37545-VSP 模拟输入控制

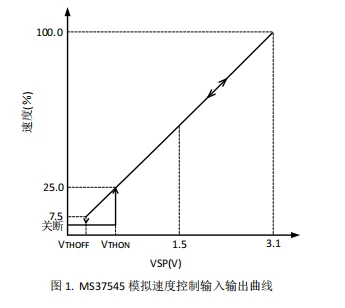

一个内部的 ADC 将输入电压转化成一个速度控制所需的数值(如图 1)。当输入电压低于 V

THOFF时,马达输出将被关闭。而在启动的时候,输入必须达到 VTHON一个 tON时间。tON

延时是为了让内部的电源基准以及模拟模块正常的启动。该延迟过后,VSP 就在 VTHOFF

和满幅之间控制运行(7.5%到 100%)。

BLDC

MS37549-PWM 输入模式

内部有一个 PWM 占空比计算模块将输入端的 PWM 转化为所需要的数值(9bit 数据),通过这个

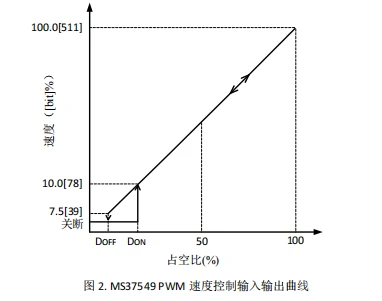

数值来控制风扇的转速。当 PWM 达到 10%左右的时候,马达驱动将开始工作(如图 2)。PWM

输入端集成了滤波器,滤除一些可能导致芯片开启或者关闭的干扰信号。

PWM 脚内部集成了一个下拉电阻(100kΩ),如果输入脚没有接好,芯片将直接关闭输出驱动。如

果需要 100%的速度,直接在 PWM 和电源之间接一个 50kΩ 的电阻即可。

BLDC

电源电压速度控制模式

电机的速度同样可以通过电源电压来控制。在这种方式下,只需要在 VBB 和 VSP(MS37545)或者

PWM(MS37549)之间接一个 50kΩ 的电阻。电机驱动将受到芯片 VBB 电源欠压保护的控制,上升

超过阈值将启动,下降低于阈值将关闭。

堵转保护

芯片会检测当前的转速,判断是否处于堵转的状态。如果检测到一个堵转状态,芯片将在一个tOFF

时间内关闭驱动,并在该时间结束后尝试重新启动电机。

FG

FG 输出采用开漏输出,用来反馈当前速度情况。输出一个电流周期,FG 对应输出一个周期信号

电流检测及保护

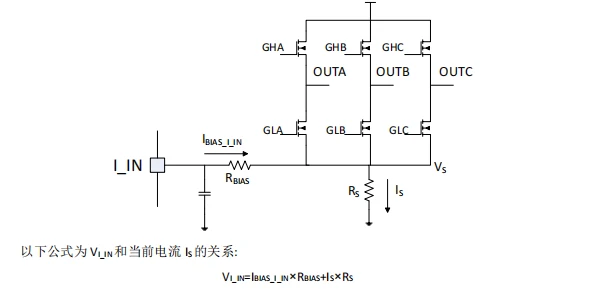

I_IN 引脚输出一个 50μA 的电流,从而产生一个直流基准用来防止负电压。

BLDC

建议在 I_IN 上提供 0.5V 直流电压偏置。RBIAS可以取 10kΩ。

限流保护功能设置如下,当检测到 VI_IN超过内部限流基准电压时,该侧的功率 PMOS 将在剩下

的PWM 周期内被关闭,直到下一个周期再正常开启。芯片正常工作时,内部限流基准电压设计值

为1V。

如果检测到 VI_IN超过内部过流基准电压时,芯片会直接关闭输出。芯片正常工作时,内部过流基

准电压设置为 1.5V。

软启动功能

芯片软启动功能需要与限流保护结合使用。内部设置限流保护的基准电压,可选快速启动和慢速

启动。

快速启动时限流保护的基准电压在启动后 1S 内从 0.5V 上升到 1V。

慢速启动时限流保护的基准电压在启动后 4S 内从 0.5V 上升到 1V。

配合内部的限流保护功能,只需要调整好 RS 电阻和 RBIAS值,就

可以获得一个合适的软启动过程

保护模块

芯片内部具有完善的保护模式:堵转检测及自动重启,过流保护,输出短路保护,电源电压欠压

保护以及过温保护。

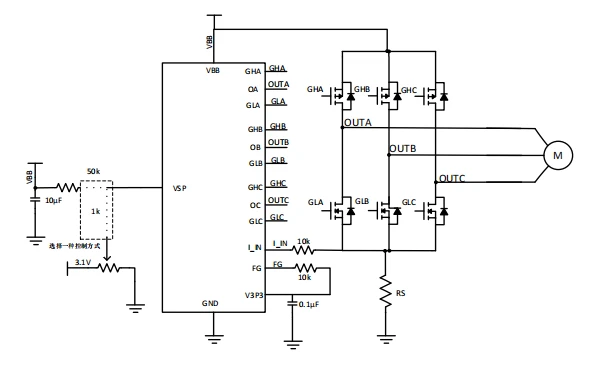

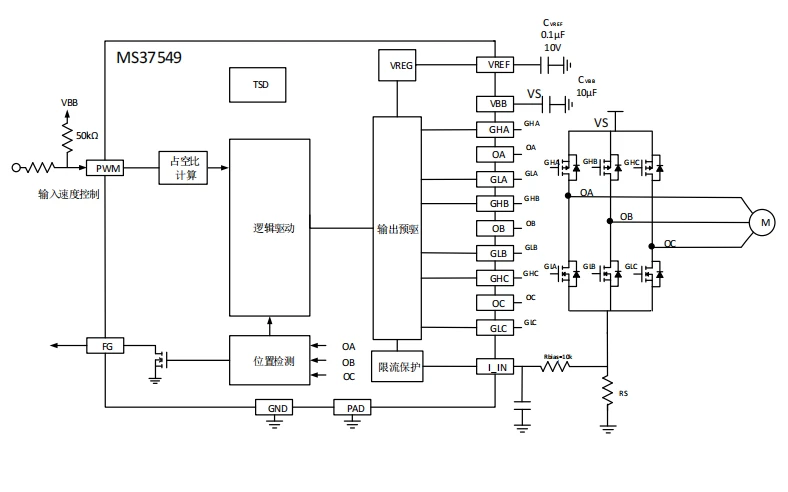

典型应用图

MS37549

BLDC

如有需求请联系——三亚微科技 王子文()

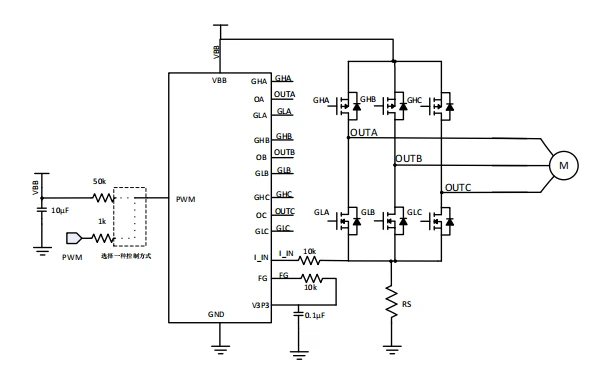

MS37545

BLDC

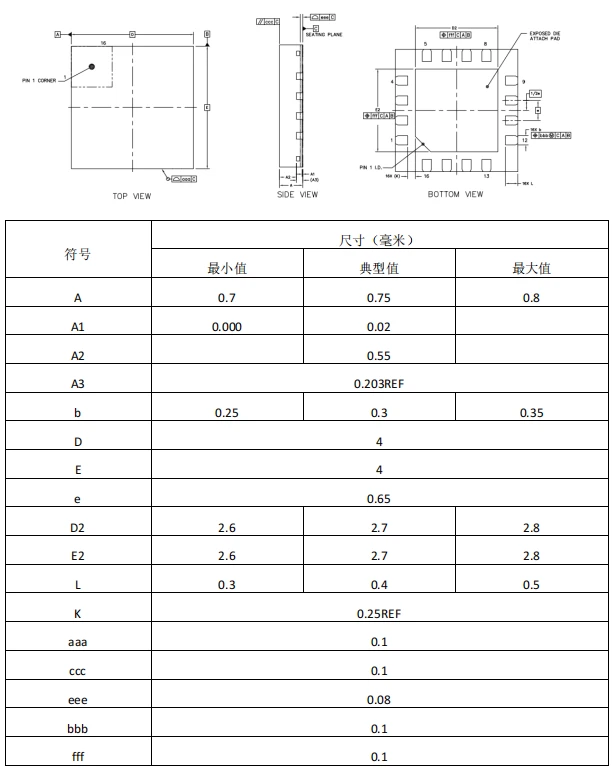

封装外形图

QFN16

BLDC

——爱研究芯片的小王
