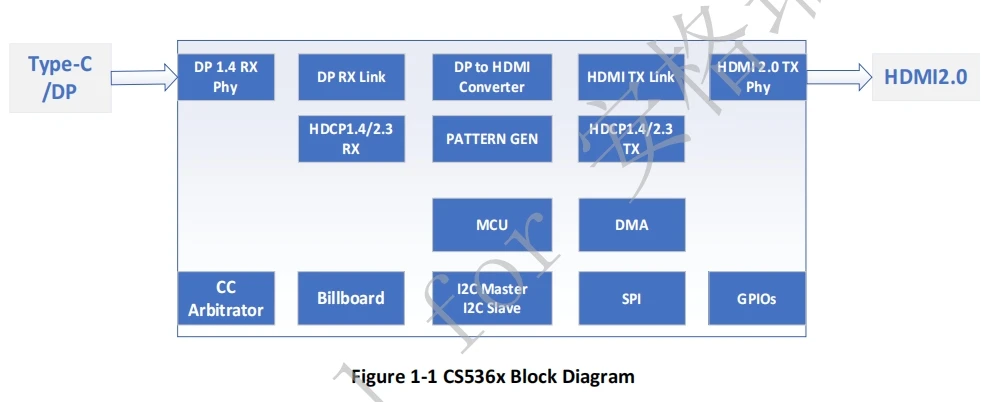

集睿致远ASL新推出的CS5366芯片是一款Type-C转HDMI 2Lean 4K60的视频转换芯片
通过USB Type-C连接器将DP RX视频信号转换为HDMI/DVI TX视频信号。DP信号转接只用2lane，另外2lane可以输出USB 3.0/3.1信号，同时兼容PD 3.0，并支持双向PD,相较于CS5266刷新率从30HZ上提升到60HZ，采样频率最高可达192KHz并能按客户需求配置成不同的功能组合，是目前功耗很小的一颗芯片。相比AG9411，GSV2201，RTD2172兼容性更稳定


功能特征

支持最大分辨率/定时高达4k@60Hz

支持DSC v1.2a，并向后兼容前一版本

支持DSC解码器和直通模式

嵌入式32位RISC-V处理器和SPI闪存

嵌入式EDID (如果终端设备没有CS536x，它将响应EDID)

支持HDCP 1.4和HDCP2.3，支持HDCP中继器

支持RGB4：4：4 8/12位bpc和YCbCr 4：4：4,4：2：2、4：2：0 8/10/12位bpc

支持多达32个频道的16/20/24位音频高达192 kHz采样频率

支持USB在线进行固件更新

应用

笔记本电脑、主板、显示器、电视、投影仪、标牌、流盒、游戏机、AR、VR系统等。

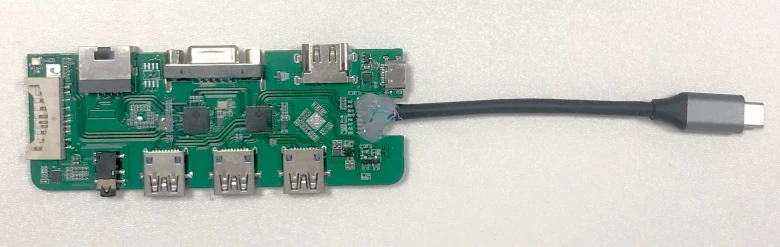

CS5366芯片是ASL集睿致远新推出的2Len带PD的扩展坞方案芯片，CS5366可达4K60HZ，可以替代GSV2201，替代AG9411，功能替代VMM7100， VMR7100， VM6100等等。
