因为项目上用到的是 海思3536的bt1120接口对接 FPGA。项目上用到的是 1920 x 1080，60Hz.逐隔.

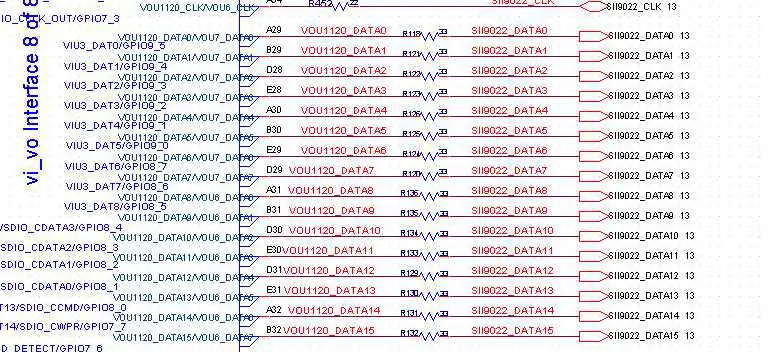

上图看到， BT1120的接口 有 16根 数据线 和 一根 时钟线。

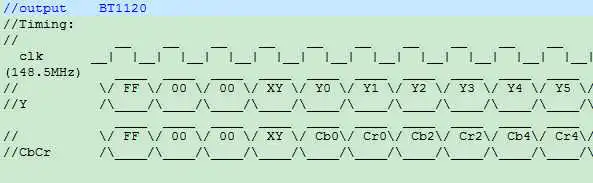

下面说一下接口的时序及说明。
对于一帧视频图像，有视频帧消隐区和 行消隐区。这些概念首先得明白，才能往下看。

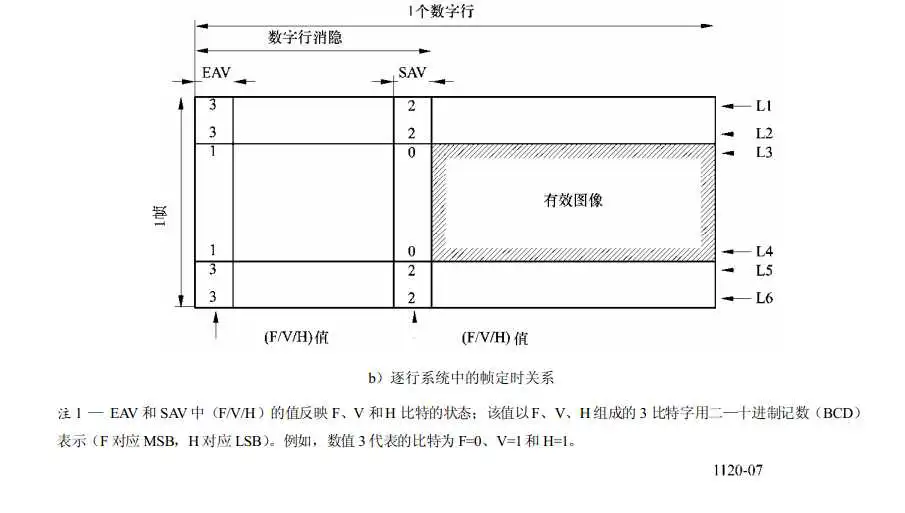

上图我们看到视频中的某一帧的状态。L1 和 L2 是帧消隐区， 同样 L5 和 L6也是帧消隐区。我们看看下图，来说明各个参数的意义。

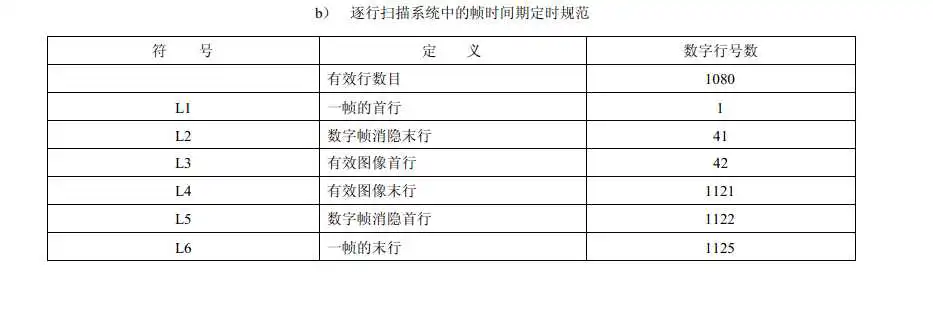

从上图我们看到了再 L3 和 L4行之间才是真正的有用的 1080行视频数据。

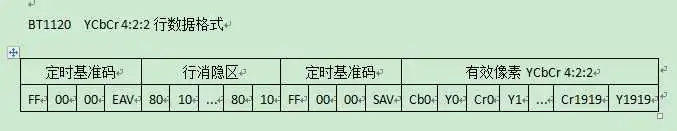

下面我们看看每行的数据的格式：
和

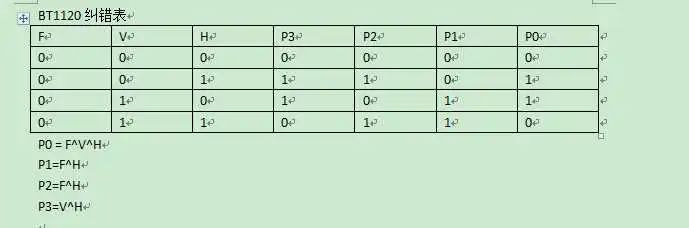

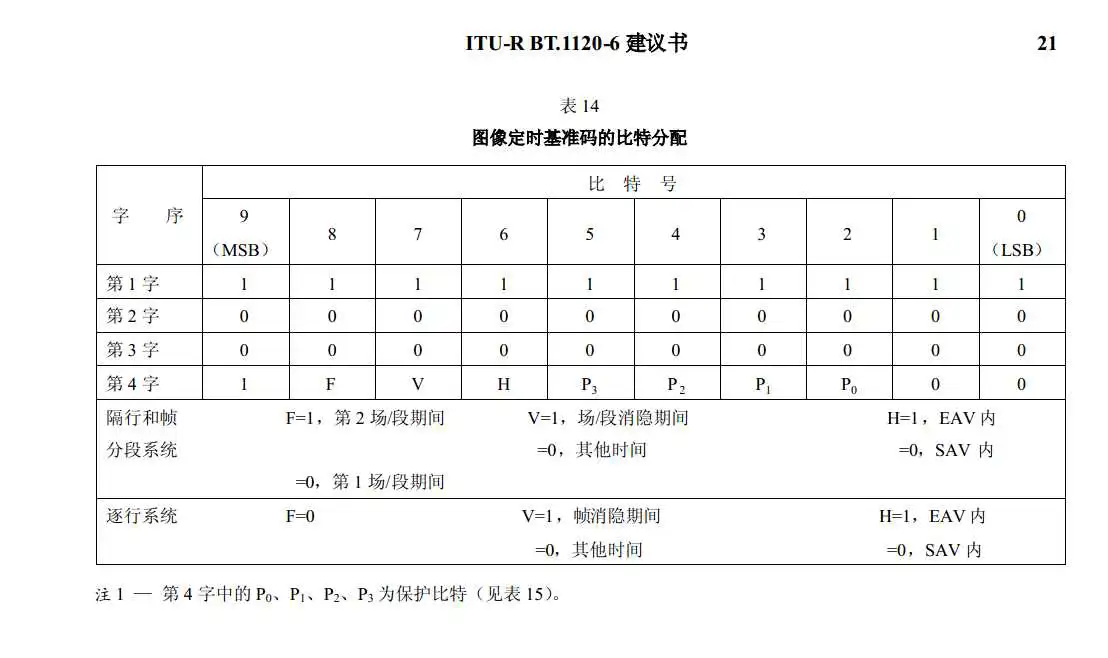

由上面的格式， 我们可以看到每一行在视频传输过程中的格式。在定时基准码的前 3个字节是恒定的。 FF , 00 , 00, 第四个字节 XY是我们需要分析的。我们再好好分析下,EAV和SAV 应该填的数据。

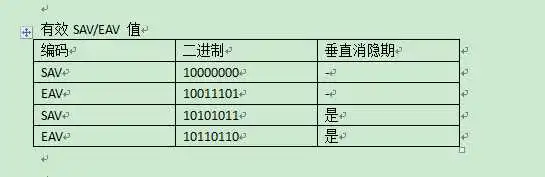

通过以上几个图片，就应该可以知道 EAV 和 SAV可以填什么数据了。也知道 BT1120每行的数据格式。
原文出处：http://blog.csdn.net/angelbosj/article/details/
