m.2擦写次数（mlc可擦写次数）



存储器中最小的存储单位就是一个双稳态半导体电路或一个CMOS晶体管或磁性材料的存储元
存储单元由若干个存储元组成，存储器则由若干存储单元组成
每个存储单元可存放一个字节(按字节编址)，其位置都有一个编号(即地址)，一般用十六进制表示

存储器的存储容量为所有存储单元可存放数据的总和
比如一个存储器的地址码由20位二进制数(即5位十六进制数)组成，则可表示2^20，即1M个存储单元地址
每个存储单元存放一个字节，则该存储器的存储容量为1MB

按用途，存储器可分为主存储器(内存)和辅助存储器(外存)
外存通常是磁性介质或光盘等，能长期保存信息
内存指SOC上的存储部件，用来存放当前正在执行的数据和程序，但仅用于暂时存放；关闭电源或断电，数据会丢失

按存储器的读写功能分为只读存储器(ROM)和随机读写存储器(RAM)
ROM: 存储的内容是固定不变的，只能读出而不能写入的半导体存储器
RAM: 既能读出又能写入的半导体存储器，但是断电数据丢失

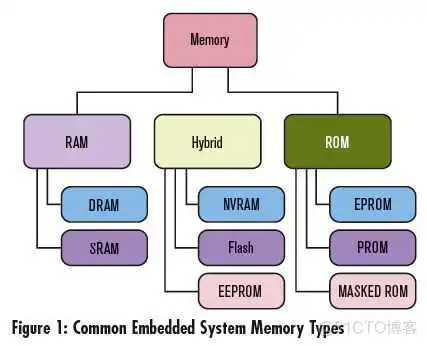

TIP: Hybrid Memory指混合存储器,结合了ROM和RAM的长处,不仅具备可读写的性能,同时具备非易失性(断电数据不会丢失).

TIP: SDRAM的同步指的是数据的读写需要时钟来同步

2.1 介绍

在嵌入式产品，内存用的都是SDRAM

2.2 地址计算

内存是按字节编址的，所以单位是字节，1字节等于8位的

其中, 内存容量 = 末地址 - 首地址 + 1

以SRAM 6264芯片为例：
该系列芯片的容量为8K*8bit
地址线至少有13根(8K = 8192 = 2^13)；数据线有8根(8bit)
存储器芯片的地址范围为: 0000H(首地址)～1FFFH(末地址)
8K即 2^12(???), 转换为16进制为0x2000(内存容量)

2.3 取址和容量

~1 bank块地址---定位逻辑块
~2 行地址和列地址---定位存储单元,共同定义了多少个存储单元
~3 容量定义: 地址数(Address Width) * 位宽(Data Bus Width) * 存储块(Bank)

2.4 寻址原理

寻址时就要先确定是哪个Bank，然后再在这个选定的Bank中选择相应的行与列进行寻址
可见对内存的访问，一次只能是一个Bank工作，每次与CPU交换的数据就是Bank存储阵列中一个"存储单元"的容量
SDRAM一次传输的数据量就是芯片位宽, 那么这个存储单元的容量就是芯片的位宽(也是Bank的位宽)

SDRAM的地址引脚是复用的，在读写SDRAM存储单元时，操作过程是将读写地址分两次输入到芯片中，每一次由同一组地址线送入，两次送入到芯片上去的地址分别称为行地址和列地址， 它们被锁存到芯片内部的行地址锁存器和列地址锁存器

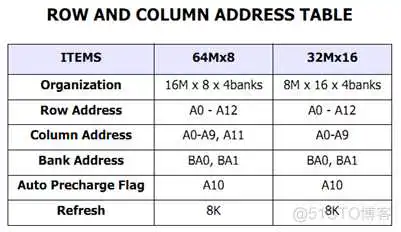

存储单元数量 = 行数*列数*Bank数，而每个存储单元包含的容量即位宽，以H5DU5162ETR-E3C为例

以8M*16bit*4banks(512Mbit)为例

2.5 引脚信号

SDRAM引脚分为以下几类
控制信号：包括片选、时钟、时钟使能、行列地址选择、读写有效及数据有效
地址信号：时分复用引脚，根据行列地址选择引脚，控制输入的地址为行地址或列地址
数据信号：双向引脚，受数据有效控制。

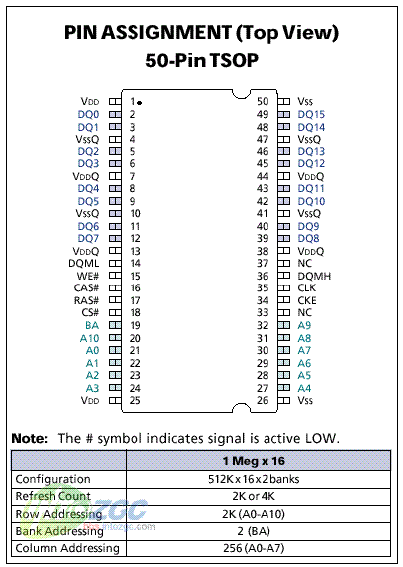

下图为MT48LC4M4A1 16MB SDRAM引脚图如下

引脚定义:

TIP: 前面标有“/”或者“#”标记的表示在低电平下有效

3.1 介绍

按照内部访问接口不同，Flash分为NOR Flash和NAND Flash两种
NOR Flash: 带有SRAM接口，可在芯片内执行(XIP，eXecute In Place)，程序可以直接在Flash上运行
NAND Flash: 共用地址和数据总线，需要额外联结一些控制的输入输出，要完成地址和数据的传输就必须让这些信号轮流传送；其读取是以一次读取一块的形式来进行的，通常是一次读取512个字节，程序不能直接在NAND Flash上运行

3.2 相同点和区别

NOR Flash和NAND Flash的相同点如下
~ 均是非易失存储器，向芯片写数据必须先将芯片中对应的内容清空，然后再写入，也就是通常说的“先擦后写”；只不过NOR只用擦写一个字，而NAND需要擦写整个块
~ 闪存的读写操作不仅仅是一个物理操作，实际上在闪存上存放数据必须使用算法实现，这个模块一般在驱动程序的MTD (Memory Technology Drivers)模块中或者在FTLZ (Flash Translation Layer)层内实现，具体算法和芯片的生产厂商以及芯片型号有关系。

NOR Flash和NAND Flash的区别如下
~ NOR是随机存储介质，存储密度较低，用于数据量较小的场合；NAND是连续存储介质，存储密度高，适合存放大的数据
~ NOR以字节或字为基本单位，以块为擦除单位，以字节或字读写(FLASH中的写也称为编程)；NAND基本存储单元是页，并以页为单位读写数据，而以块为单位擦除数据
~ NOR写入速度较慢，读取速度快；NAND写入和擦除速度快，读取慢
~ NOR的可靠性要高于NAND，由于串联的架构，NAND的晶体管之间更容易造成影响，使逻辑0变成逻辑1，即位翻转(Bit-Flipping)，这就需要动用EDC/ECC(错误检测码/错误修正码)来进行校正；另外，NAND在使用中还存在着坏块管理的问题

3.3 NAND Flash

3.3.1 概念

NAND Flash中有一些基本概念OOB，ECC和BBT
~ OOB
NAND Flash中每一页对应一块区域，用于存放校验的ECC数据和其他一些信息(如文件系统相关数据和坏块信息)
对于这个区域
   在Linux MTD中，被称为OOB(Out of Band)
   在Datasheet中，被称为Spare Area
   在ID的解释中也叫做Redundant Area

TIP: 通常把每个块第一个page的spare area的第6个byte用来标记该块是否为坏块 ~ ECC
ECC即Error detection and correction，是一种用于NAND Flash的差错检测和修正算法
在OOB中有存储ECC校验和，能纠正1个比特错误和检测2个比特错误
~ BBT
BBT，即Bad block table，即坏块表，用来进行NAND Flash坏块管理

各厂家对NAND的坏块管理方法都有差异
如果专门用NAND做存储，会把BBT放到block 0(即第0块)，因为第0块一定是好块
如果NAND本身被用来boot，那么第0块就要存放程序，不能放BBT了；
有的厂商把BBT放到最后一块，当然，这一块坚决不能为坏块

BBT的大小跟NAND大小有关，NAND越大，需要的BBT也就越大

tip: OOB是每个页都有的数据，里面存的有ECC等信息, 而BBT是一个FLASH才有一个

关于NAND Flash的坏块，可以参考<NAND bad blocks>

3.3.2 特性

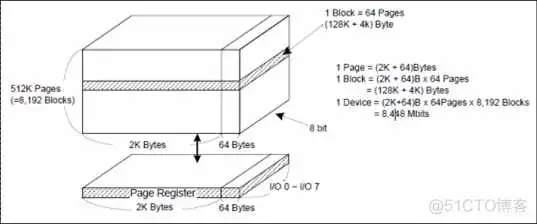

下图是一张NAND Flash示意图如下

NAND Flash的数据存储分层为:

存储操作特点是擦除操作的最小单位是块，另外每一位只能从1变为0，而不能从0变为1
所以在对其进行写入操作之前一定要将相应块擦除(擦除即是将相应块的位全部变为1, 即0xFF)
OOB部分的第6字节(即第517字节)标志是否是坏块，值为FF时不是坏块，否则为坏块
除OOB第6字节外，通常至少把OOB的前3字节用来存放NAND Flash硬件ECC码

NAND Flash从技术架构上又可分为SLC, MLC和TLC
SLC: Single-Level Cell , 即1bit/cell, 速度快寿命长, 价格贵(约MLC 3倍以上的价格), 约10万次擦写寿命
MLC: Multi-Level Cell, 即2bit/cell, 速度一般, 寿命一般, 价格一般, 约3000~10000次擦写寿命
TLC: Trinary-Level Cell, 即3bit/cell, 也有Flash厂家叫8LC, 速度慢寿命短, 价格便宜, 约500次擦写寿命

3.3.3 引脚信号

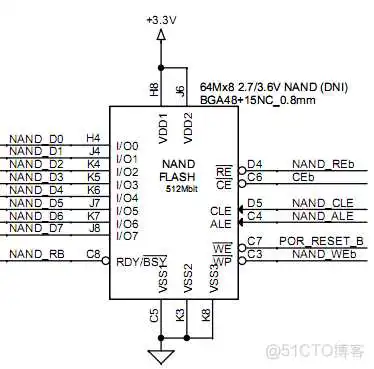

下面介绍NAND Flash的接口引脚(出自63168VX-P302)

引脚定义:

一般的NAND FLASH芯片有48 PIN，实际使用时有较多NC
有的同时支持x8和x16，有的仅支持x8
而对于处理器，则需要查看其Datasheet来确定是否支持x16设备

3.4 NOR Flash

3.4.1 接口

根据外部接口的不同NOR Flash有普通的接口和SPI接口

普通接口的NOR Flash，多数支持CFI接口，所以，一般也叫做CFI接口；
CFI接口，相对于串行的SPI接口来说，也被称为Parallel接口，并行接口；
另外，CFI接口是JEDEC定义的，所以，有的又称CFI接口为JEDEC接口。

所以，对于NOR Flash，CFI接口＝JEDEC接口＝Parallel接口

3.4.2 SPI

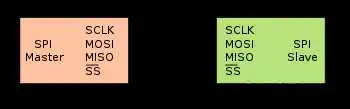

SPI(Serial Peripheral Interface)，即串行外设接口

3.5 文件系统
