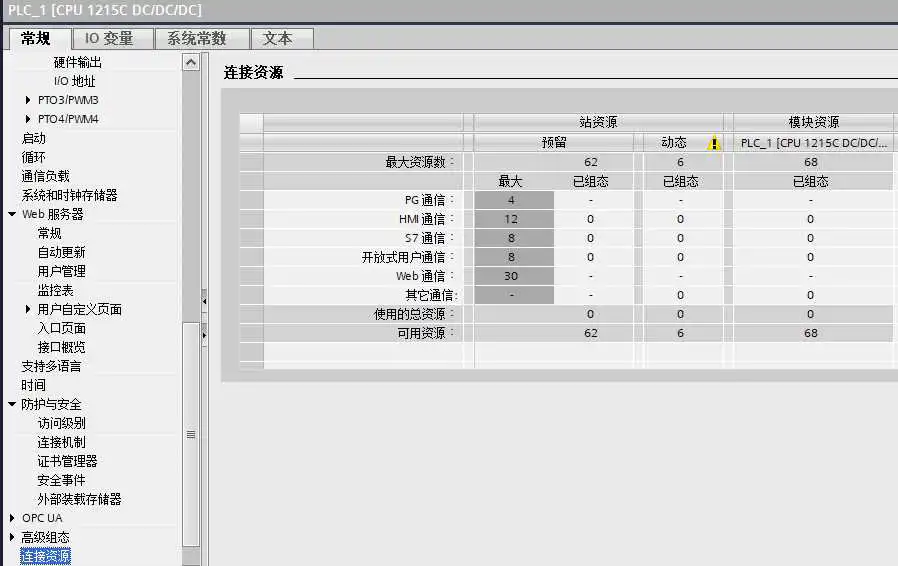

在S7-1200CPU的以太网通信时，通信设备的台数收到通信连接资源的限制，在CPU的属性中的常规选项中找到“连接资源”（如图1），在这里面可查询CPU的各种通信连接资源数，每个CPU最多可支持68个特定的连接资源，其中62个连接资源为特定类别通信的资源，6个为动态连接资源，可根据需要扩展S7、OUC等通信连接资源。
图1
注意：连接资源并不等于连接个数，例如“PG通信”最大分配了4个资源，并不是可以连接4个PG设备。
1、PG通信资源

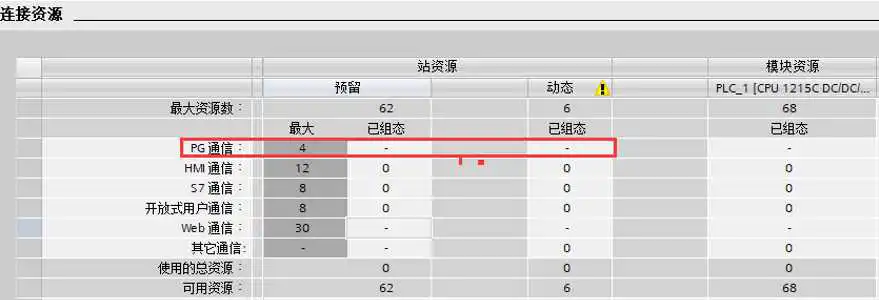

S7-1200CPU具有4个连接资源（如图2）用于编程设备通信，编程设备根据使用功能的不同会占用最多3个连接资源，S7-1200CPU确保了一个编程设备的连接，但同一时刻也只允许一个编程设备的连接。
图2
2、HMI通信连接资源

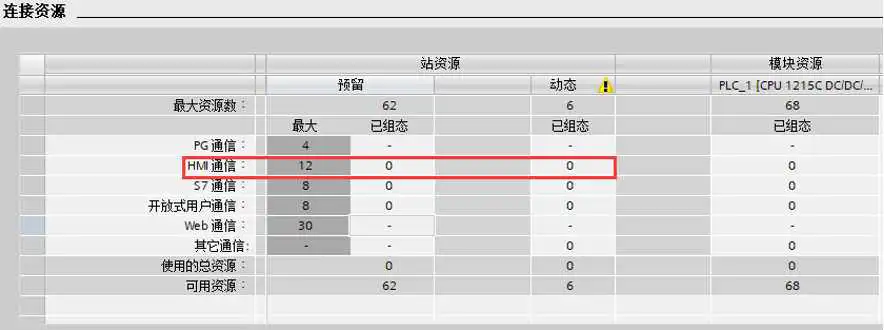

S7-1200CPU具有12个HMI连接资源（如图3），HMI设备根据使用的功能不一样，占用的连接资源数也不同，如西门子精简面板会占用1个连接资源，精致面板会占用2个连接资源，而使用的是Wincc Professional则最多会占用3个连接资源，因此S7-1200CPU的实际连接HMI设备的数量取决于HMI设备的类型和使用功能，但是可确保至少4个HMI设备的连接。
图3
3、S7通信连接资源

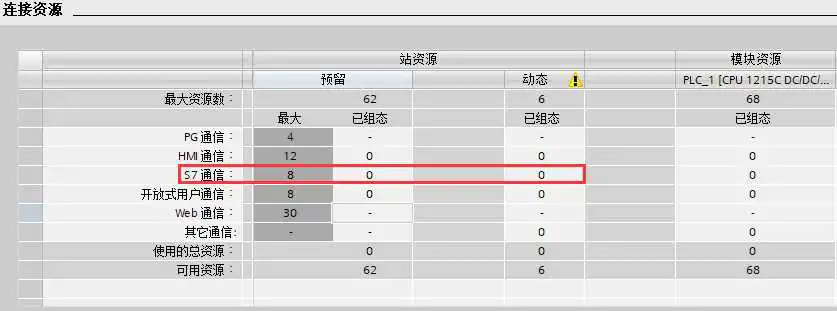

S7-1200CPU预留了8个可组态的S7连接资源（如图4）,另外根据需要可组态6个动态的连接资源，因此最多可以有14个S7的连接资源。使用组态的连接资源，S7-1200CPU可作为客户端或服务器。注：一个S7设备通信占用一个连接资源。
图4
4、开放式用户通信连接资源

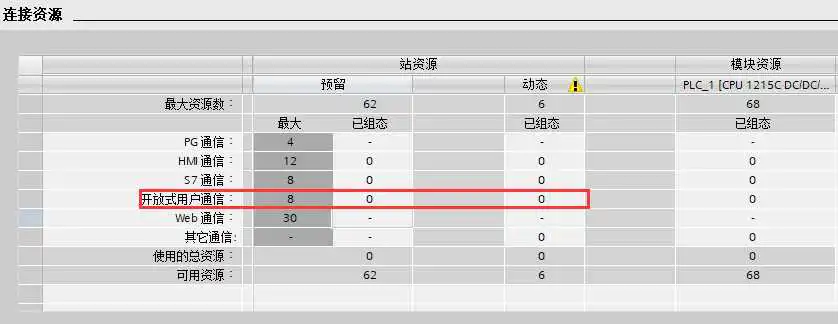

S7-1200CPU预留了8个可组态的OUC连接资源（如图5）,另外根据需要可组态6个动态的连接资源，因此最多可以有14个OUC的连接资源，即TCP、ISO_on_TCP、UDP和Modbus TCP这4种通信同时可建立的连接数总数和不超过14个。
图5
5、Web通信连接资源及PROFINET通信

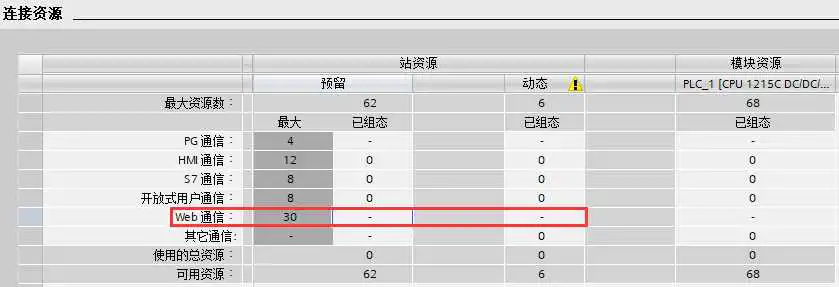

S7-1200CPU预留了30个Web服务器的连接资源（如图6）,可用于Web浏览器访问。一个Web服务器占有10个连接资源。
S7-1200CPU作为PROFINET IO控制器时支持16个IO设备，所有IO设备的子模块的数量最多为256个。
图6
