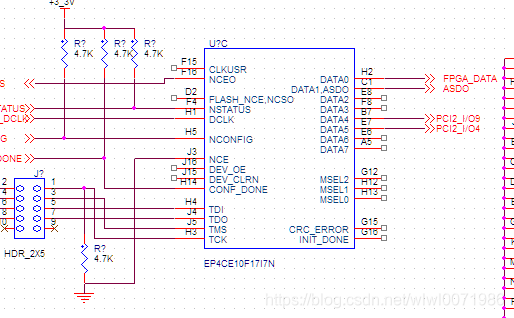

FPGA的功能引脚包含了FPGA配置程序加载、FPGA配置模式选择、状态及错误提示、JTAG调试等等。
DCLK、DATA0、NCONFIG、CONF_DONE这几个引脚是配置FPGA所必须的，DATA1~DATA7可以用作其他功能，INIT_DONE可以不使用。TDI、TDO、TMS、TCK四个脚是JTAG调试使用，一般会预留。
- IO引脚

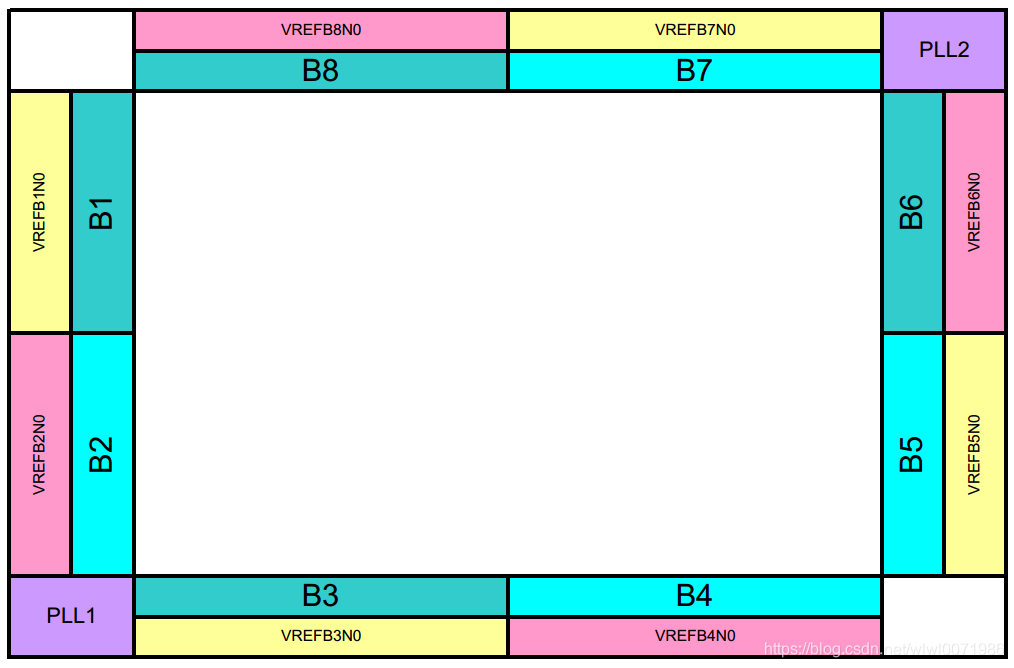

FPGA的IO引脚是芯片与外部电路的接口部分，完成在不同电气特性下对输入/输出信号的驱动与匹配要求。FPGA的IO引脚按组分类，每组都能够独立地支持不同的IO标准。通过软件的灵活配置，可适配不同的电气标准与IO物理特性，可以调整驱动电流的大小，可以改变上、下拉电阻。为了便于管理和适应多种电器标准，FPGA的IO引脚被划分为若干个Bank，每个BANK的接口标准由其接口电压VCCIO决定。
一个BANK只能有一种VCCIO，但不同的BANK的VCCIO可以不同，只有相同电气标准的端口才能接到一起。

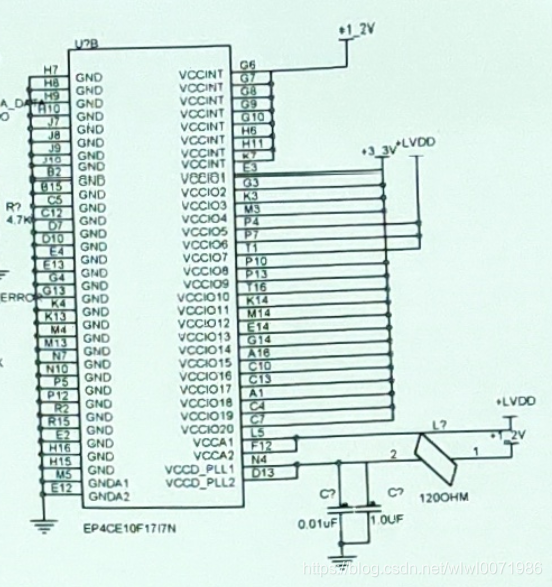

- FPGA的电源和接地引脚
电源引脚为不同的电气需求提供不同的电压，包括VCCINT、VCCIO、VCCA、VCCD_PLL等。不同的BANK可以使用不同的IO电压，也可以连在一起使用相同的IO电压。接地引脚可以全部连在一起接到GND上。
二、FPGA的配置方式
- 配置方案
FPGA有以下几种配置方案：
主动串行（AS）
主动并行（AP）
被动串行（PS）
快速被动串行（FPP）
JTAG模式

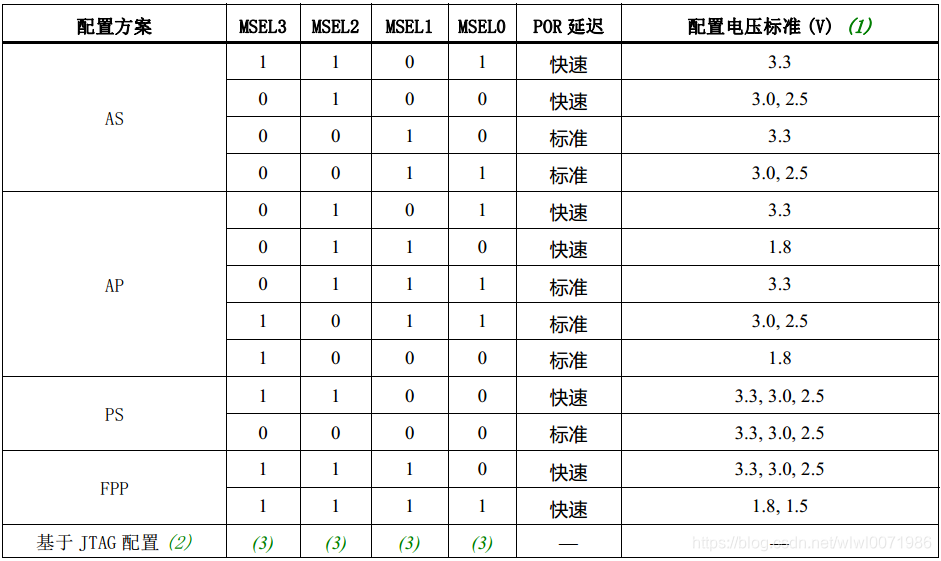

硬件上通过连接MSEL四个引脚的组合方式来选择使用哪种模式，主流方案使用的是被动串行配置（PS）方案。

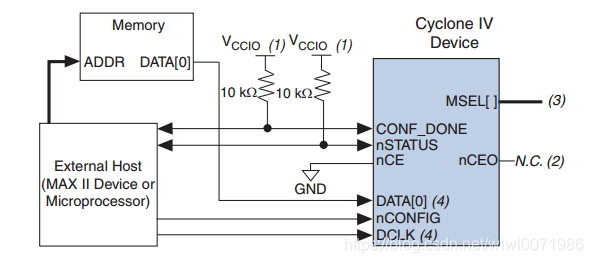

- 使用PS方式配置FPGA
在 PS 配置方案中，可以使用微处理器控制从存储器件 （例如闪存）传输配置数据到目标 Cyclone IV 器件。可以将配置数据存储
为 .rbf、 .hex 或 .ttf 的格式。

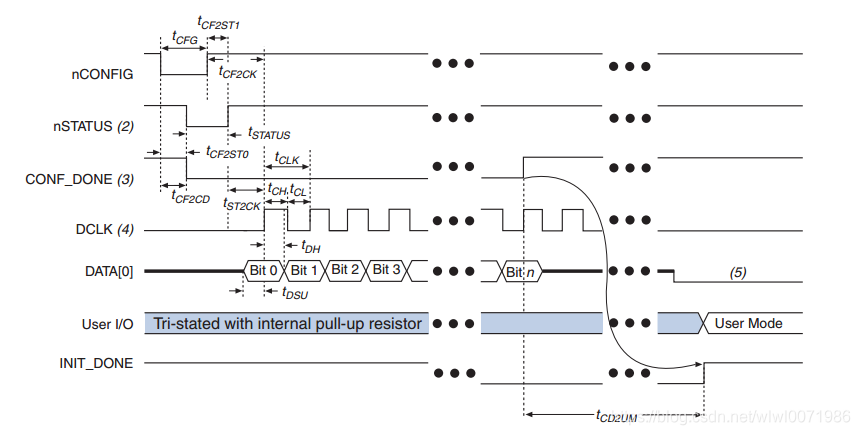

（1）当其nCONFIG引脚被拉低时，器件处于复位状态，这时所有的配置RAM内容被清空，并且所有I/O处于高阻态，FPGA的状态引脚nSTATUS和CONFIG_DONE引脚也将输出为低。
（2）当FPGA的nCONFIG引脚上出现一个从低到高的跳变以后，配置就开始了，同时芯片还会去采样配置模式（MSEL）管脚的信号状态，决定接受何种配置模式。随之，芯片将释放漏极开路输出的nSTATUS引脚，使其由片外的上拉电阻拉高，这样，就表示FPGA可以接收配置数据了。
（3）FPGA在 DATA[0] 上接收配置数据，在 DCLK 上接收时钟。在 DCLK 的上升沿，数据被锁存到器件中。数据不断送入目标器件，直到 CONF_DONE 变高以及器件进入初始化状态。
（4）主控必须一次一个位地将配置数据放置在 DATA[0] 上。如果使用的配置数据格式为 .rbf、 .ttf 或 .hex，必须首先发送每个数据字节的 LSB。例如，如果 .rbf 包含的字节序列为 02 1B EE 01 FA，那么必须发送到器件的串行比特流是 : 0100-0000 1101-1000 0111-0111 1000-0000 0101-1111
（5）当配置数据被全部载入到FPGA中以后，FPGA上的CONF_DONE信号就会被释放，而漏极开路输出的CONF_DONE信号同样将由外部的上拉电阻拉高。
（6）CONF_DONE引脚的从低到高的跳变意味着配置的完成，初始化过程的开始，而并不是芯片开始正常工作。
（7）INIT_DONE是初始化完成的指示信号，它是FPGA中可选的信号，需要通过Quartus II工具中的设置决定是否使用该引脚。这个引脚不是必须使用的，很多FPGA方案中没有使用这个引脚。

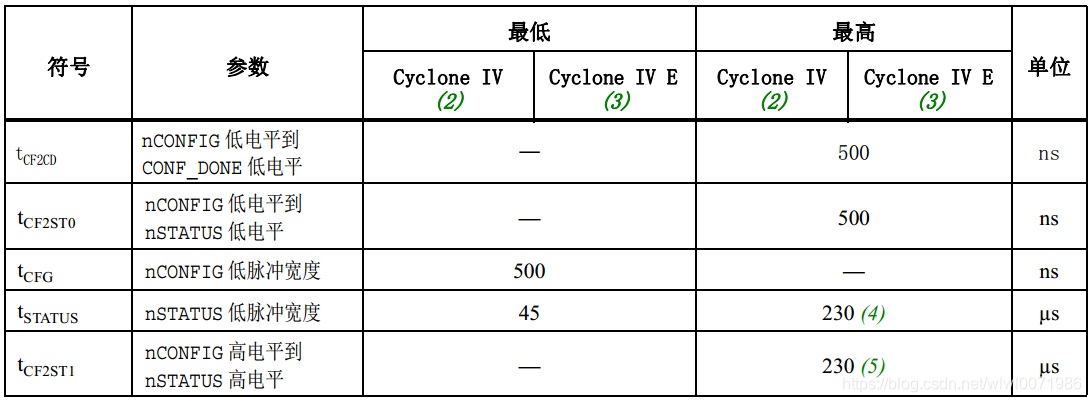

- FPGA时序参数
三、FPGA和外界数据通讯接口
FPGA除了对IO引脚进行控制外，还可以和外界数据进行通讯。
- GPCM模式
