com串口线（串口线console）



想必很多网工对通过console口配置网络设备不陌生吧，这几乎是网工实操第一步。

本人建议，在往下看本文章前，关于串口，RS232，DB9口，console线，异步串行通信，流控等这些基本概念，你需要有一定的了解。

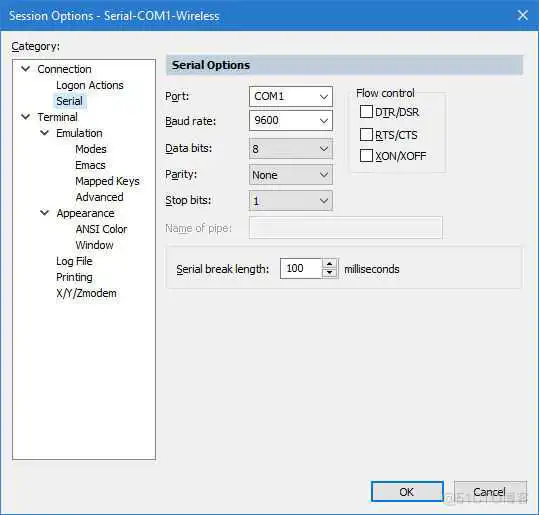

1.为啥类似crt这样的软件串口配置时候都建议取消流控。

或者这么说，这些流控勾选上会有啥影响呢。可能很多人都可能遇到过，有时候忘记取消流控设置，导致串口无输出或者无反应，乱码等等问题。

为啥会这样子呢？

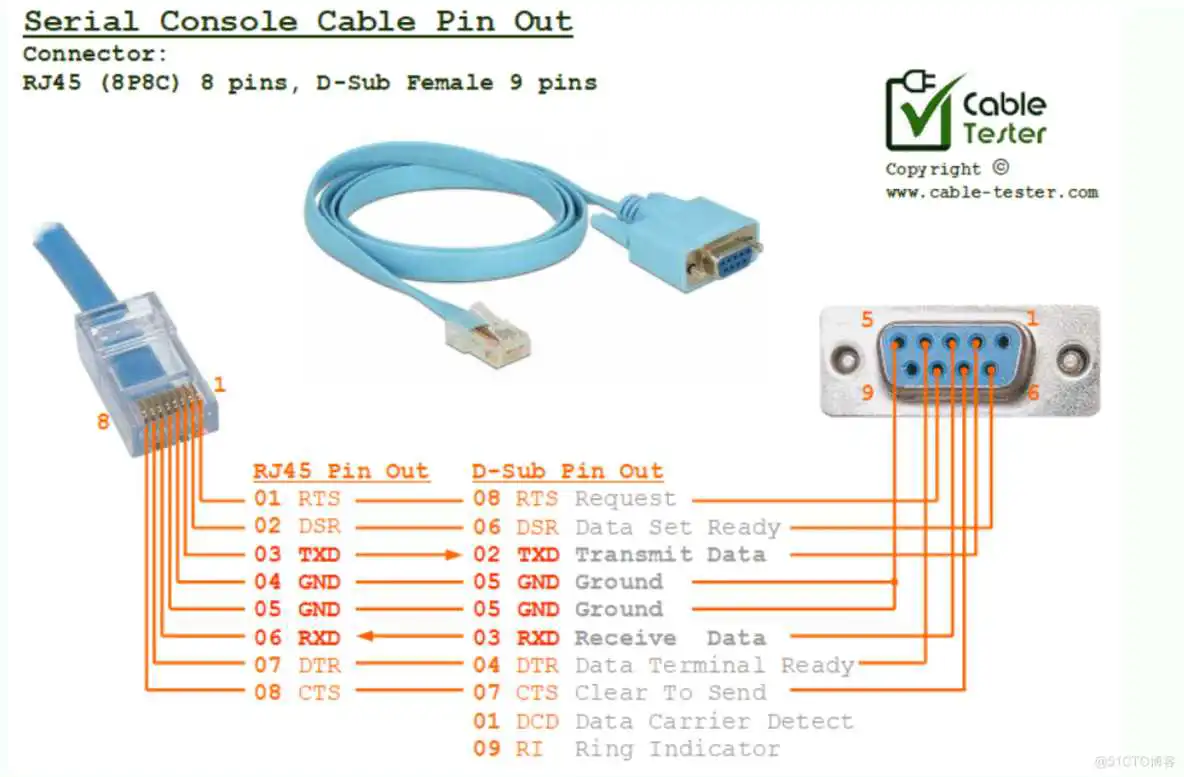

这就要说到console线的线序啦。网工常用的console配置线，其实就是用着rs232标准的串口通信的串口线，下面是常见的rj45转DB9母头串口线以及它线序功能定义。

里面看到有RTS/CTS和DTR/DSR这些线序，这也是为啥crt这样软件有这连个硬流控选项，应该说这是个历史问题，据说是以前处理器性能弱，需要这些流控来控制串口之间数据有序传输，但现在处理器性能强悍，已经不需要拉，所以现在市面上的串口线基本上只有TXD，RXD，GND这三条线是有用，其他已经作废拉，物理上不通的，如果这时候启用RTS/CTS和DTR/DSR硬流控，由于已经没有线去传输硬流控信号，会导致通信双方收不到对方硬流控信号，然后苦苦等待，所以串口配置时候都建议取消硬流控。

至于XON/XOFF是软流控，基本是当硬流控无法使用时候，需要流控时候启用，不过现在机器也是不需要启用的。

关于串口流控知识，有兴趣小伙伴可以网上了解。

2.为啥有些串口线兼容性那么差，串口设置上都正常，有时候会无输出或乱码，换条串口线就正常呢。

首先，我们现在电脑基本上已经没有DB9公头串口拉，特别是笔记本。网工常使用usb转串口的线，也就是usb转DB9公头线，在加上个rj45转DB9母头串口线，或者干脆就是一步到位，usb转rj45的串口配置线。

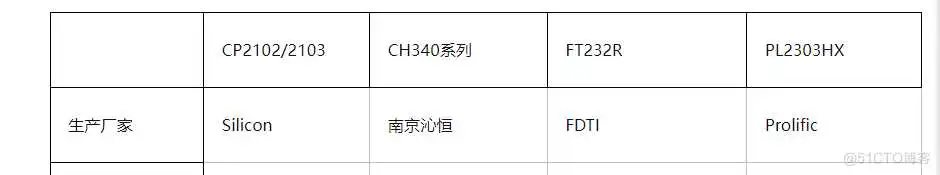

市面上，买到的usb转串口线，基本有图下几种芯片

目前市面比较常见usb转串口线芯片的是ch340系列和ft23r。

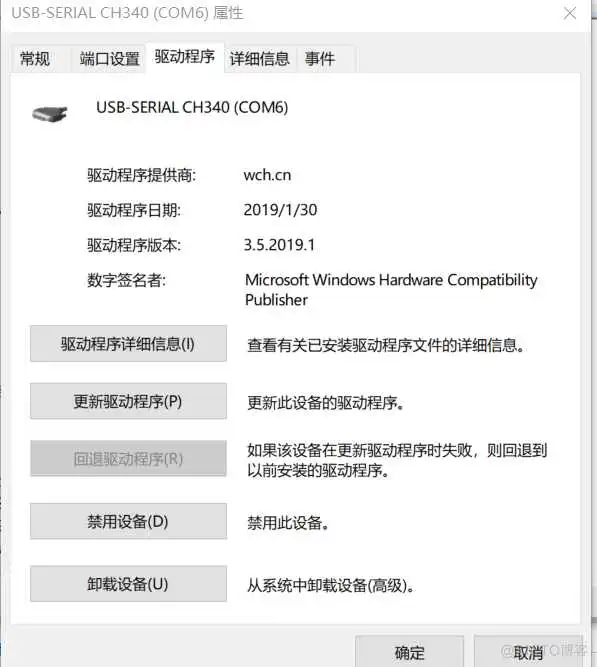

怎么看自己的串口线是啥芯片呢，可以通过设备管理器查看驱动厂商信息来判断，比如我下图就是ch340，厂商是wch，也就是南京沁恒。

比如本人就遇过一个小厂商的设备，用ch340芯片不行，用ft23r的就可以。

至于为啥会出现这种情况，据资深人士和我说过，原因可能是没加二极管隔离, 或者电平不匹配, 或者没做衰减，用ch340的基本是便宜货, 元件能省就省, 有问题不奇怪。你也可以看到市面上便宜的串口线基本是ch340。

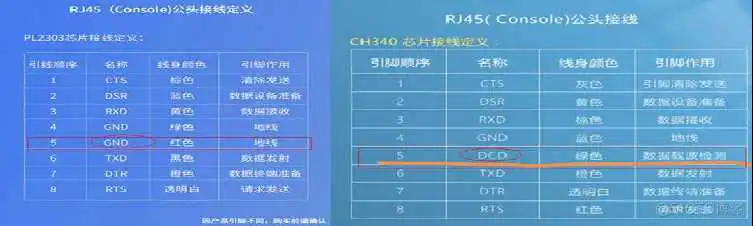

还有一个可能是线序问题，有些厂家生产的某些型号的线序（TXD，RXD，GND）可能和常用线序定义不一样，导致无法使用。比如下图的ch340芯片的pin 5就不是GND，导致无法和网络设备通信。此图只是用来说明案例，不代表所有ch340芯片线序都如此，况且ch340还可以细分几个型号。

为啥写这篇文章，我发现市面上很多网络方面教材都没有串口这些基本入门知识，导致网工虽然经常用串口线，但基本不了解这方面的知识。本文章就当作给网工一个小小的补盲吧。
