cmake项目目录结构（cmake 项目）



引言

CMake 实践帮助我们对 CMake 有一个系统全面的了解，并且有大量示例以供参考，至少在实际项目中可以让我们有能力看懂并修改项目中现有的 CMake 。

阅读完 CMake 实践文档，认为自己的任务也就结束了，可这样总感觉不是自己的东西，不如整理一下并吸收其中自己认为最有用的东西，这样也能极大的减轻自己的记忆负担。

与此同时 CMake 实践行文组织过于复杂，不方便遇到问题时快速查阅，所以我做了一些调整与总结，希望能够对读者更加友好。

本文不能代替 CMake 实践文档，有时间还是把 CMake 实践文档认真阅读一遍。

在 C/C++ 开发中，我们常听人聊 CMake，那么 CMake 到底是什么呢 ？——高级编译配置工具。

实际工作中，一个大型项目往往由多个人共同开发维护，其中的文件常常是不计其数，这些文件按类型、功能、模块分别放在若干个目录中，最终要输出一个可执行文件或者共享库（dll，so等等）。那如何实现这一目的呢？这时候神器就出现了—— CMake！所有操作都是通过编译 CMakeLists.txt 来完成。

CMake主要解决两个问题：

1. 大量代码的关系维护

   大项目中源代码比较多，手工维护、编译时间长而且编译命令复杂，难以记忆及维护。

   把代码维护命令及编译命令写在 CMakeLists.txt 文件中，然后再用 cmake 工具解析此文件自动执行相应命令，可实现代码的合理编译。

2. 减少重复编译时间

   在改动其中一个文件的时候，能判断哪些文件被修改过，可以只对该文件进行重新编译，然后重新链接所有的目标文件，节省编译时间。

官方网站是 www.cmake.org，有兴趣的朋友可以通过访问官方网站获得更多关于 CMake的信息。

关于 CMake 的安装可以参考：Ubuntu中安装Cmake，这里就不过多介绍了。

原始工程结构

CMake 简单实例

先来一个简单地 CMake 实例，对 CMake 有一个简单、直接的了解！

1. 创建一个 .cpp 文件，并命名为 main。

2. 创建 CMakeLists.txt 文件（目前不需要了解具体内容，下文会详细介绍）。

3. 使用 cmake，生成 makefile 文件。

   CMake 操作成功后，当前目录下会生成相应目录与文件，包括：CMakeFiles 目录，CMakeCache.txt 文件，cmake_install.cmake 文件，并且生成了Makefile。

   现在不需要理会这些文件的作用，以后你也可以不去理会。最关键的是，它自动生成了Makefile，如下所示：

   cmake . 后面的点号代表本目录

4. 使用 make 命令编译 Makefile 文件。

   编译成功后，将会生成可执行文件，本案例中将生成 Hello 的可执行程序。

5. 运行程序获得运行结果。

CMake 语法

（1）PROJECT 语法

• 指令：PROJECT
• 语法：PROJECT(projectname [CXX] [C] [Java])
• 说明：用于指定⼯程名称，并可指定工程支持的语⾔（支持的语⾔列表可以忽略，默认支持所有语言） 。 这个指令隐式的定义了两个 CMake 变 量 ：

  <projectname>_BINARY_DIR：本例中是 HELLO_BINARY_DIR

  <projectname>_SOURCE_DIR ：本例中是 HELLO_SOURCE_DIR

  问题：如果改了工程名，这两个变量名也会改变？

  CMake 帮我们预定义 PROJECT_BINARY_DIR 和 PROJECT_SOURCE_DIR 变量。建议使用这两个变量，即使修改了⼯程名称，也不会影响这 两个变量。如果使⽤了<projectname>_SOURCE_DIR，修改⼯程名称后，需要同时修改这些变量。所以上文例子中 CMakeLists.txt 文件可以修改为：

（2）SET 语法

• 指令：SET
• 语法：SET(VAR [VALUE] [CACHE TYPE DOCSTRING [FORCE]])
• 说明：⽤来显式的定义变量，⽐如 ：
  • 如果有单个源⽂件，可以定义成 SET(SRC_LIST main.c)，SRC_LIST 变量就代表 main.cpp；
  • 如果有多个源⽂件，也可以定义成 SET(SRC_LIST main.c t1.c t2.c)，多个文件之间可以用空格或者分号来进行分割。

（3）MESSAGE 语法

• 指令：MESSAGE
• 语法：MESSAGE([SEND_ERROR | STATUS | FATAL_ERROR] “message to display” …)
• 说明：⽤于向终端输出⽤户定义的信息，它包含了三种类型：

  SEND_ERROR：产⽣错误，⽣成过程被跳过。

  STATUS：输出前缀为 – 的信息。

  FATAL_ERROR：立即终止所有cmake过程。

（4）ADD_EXECUTABLE 语法

• 指令：ADD_EXECUTABLE
• 语法：ADD_EXECUTABLE([BINARY] [SOURCE_LIST])
• 说明：用于⽣成⼀个⽂件名为 [BINARY] 可执⾏⽂件 ， 相关的源⽂件是 SOURCE_LIST 中定义的源⽂件列表。

  ADD_EXECUTABLE(hello ${SRC_LIST}) 即生成的可执行文件名是hello，源文件读取变量SRC_LIST中的内容，也可以直接写 ADD_EXECUTABLE(hello main.cpp)

  注意：工程名的 HELLO 和生成的可执行文件 hello 是没有任何关系的

CMake 语法的基本原则

（1）语法本原则

• 变量使用 ${} 方式取值，但是在 IF 控制语句中是直接使用变量名
• 指令(参数 1 参数 2…) 参数使用括弧括起，参数之间使用空格或分号分开。

  以上面的 ADD_EXECUTABLE 指令为例，如果存在另外一个 func.cpp 源文件就要写成：ADD_EXECUTABLE(hello main.cpp func.cpp) 或者 ADD_EXECUTABLE(hello main.cpp;func.cpp)

• 指令是大小写无关的，参数和变量是大小写相关的。但推荐你全部使用大写指令

（2）语法注意事项

• SET(SRC_LIST main.cpp) 可以写成 SET(SRC_LIST “main.cpp”)，如果源文件名中含有空格，就必须要加双引号。
• ADD_EXECUTABLE(hello main) 后缀可以不写，他会自动去找 .c 和 .cpp，最好不要这样写，可能会有这两个文件main.cpp和main。

（3）生产debug版本的方法

cmake … -DCMAKE_BUILD_TYPE=debug

生成可调试的版本之后，可以使用gdb工具对程序进行调试。

CMake 内部构建问题

上面的例子是单个文件目录结构，展示的是内部构建，即通过内部编译进行工程构建。这种方式会产生冗余的临时文件（中间文件），比如CMakeFiles 目录，CMakeCache.txt 文件，cmake_install.cmake 文件，这些文件占用空间、打乱原有目录结构且不方便清理。

改进工程结构

CMake 外部构建

如上文所述，对于 CMake而言，内部编译生成了一些无法自动删除的中间文件，所以引出了我们对外部编译的探讨。

外部构建，即通过外部编译进行工程构建，会把生成的临时文件放在build目录下，不会对原有的工程有任何影响，所有动作全部发生在编译目录，所以推荐大家使用外部构建方式，如下所示：

1. 创建以下工程结构

2. main.cpp 与上面的 main.cpp 内容相同。
3. 进入 build，运行 cmake …（…表示上一级目录，也可以写CMakeLists.txt所在的绝对路径），产生的中间文件都在 build 目录下。
4. 在 build 目录下，运行 make 命令编译 Makefile 文件。

注意外部构建的两个变量

• HELLO_SOURCE_DIR 还是工程路径，即 ~/myshare/test2
• HELLO_BINARY_DIR 则是编译路径，也就是 ~/myshare/test/bulid

CMake 工程结构的完善

实际工程中还会存在许多非源码文件，如何规范的放置这些文件呢？

• 为工程添加一个子目录 src，用来放置工程源代码
• 添加一个子目录 doc，用来放置这个工程的文档 hello.txt
• 在工程目录添加文本文件 COPYRIGHT（版权），README（看我的信息）
• 在工程目录添加一个 runhello.sh 脚本，用来调用 hello 二进制
• 将构建后的目标文件放入构建目录的 bin 子目录
• 将 doc 目录 的内容以及 COPYRIGHT/README 安装到/usr/share/doc/cmake/

（1）将目标文件放入构建目录的 bin 子目录

1. 补充工程结构：每个目录下都要有一个CMakeLists.txt 说明。

2. 外层 CMakeLists.txt 内容如下：

3. src 下的 CMakeLists.txt 内容如下：

4. 外部编译过程：
   1. 进入 build，运行 cmake …
   2. 在 build 目录下，运行 make 命令编译 Makefile 文件，生成的可执行文件存放在 src/bin 目录下。

（2）换个地方保存目标二进制

SET 指令可以重新定义 EXECUTABLE_OUTPUT_PATH 和 LIBRARY_OUTPUT_PATH 变量来指定最终的目标二进制的位置（本例中指最终生成的 hello 或者最终的共享库，不包含编译生成的中间文件）

SET(EXECUTABLE_OUTPUT_PATH ${PROJECT_BINARY_DIR}/bin)

SET(LIBRARY_OUTPUT_PATH ${PROJECT_BINARY_DIR}/lib)

所以，上面两个指令分别定义了：可执行二进制的输出路径为build/bin 和库的输出路径为build/lib。本节我们没有提到共享库和静态库的构建，所以，你可以不考虑第二条指令。

（3）修改 CMake 支持安装

支持安装需要使用 CMake 一个新的指令：INSTALL；还需要使用 CMake 一个新的变量：CMAKE_INSTALL_PREFIX，该变量用于指定安装路径（ 详细可以看下文 CMake 语法）。

1. 补充工程结构：

2. 安装文件 COPYRIGHT （版权） 和 README （说明）

   修改外层CMakeLists.txt，添加 INSTALL 指令

   FILES：文件

   DESTINATION：路径

   • 可以写绝对路径
   • 可以写相对路径，实际路径是：${CMAKE_INSTALL_PREFIX}/<DESTINATION 定义的路径>，CMAKE_INSTALL_PREFIX 默认是在 /usr/local/，所以 INSTALL 中的share/doc/cmake/ 就相当于/usr/local/share/doc/cmake/
3. 安装脚本 runhello.sh

   修改外层CMakeLists.txt，添加 INSTALL 指令

   PROGRAMS：非目标可执行程序安装 （比如脚本之类）

   DESTINATION：参考上文第二点，上面实际应该安装到/usr/local/bin

4. 安装目录 doc 以及目录中的 hello.txt，有两种方式：
   • 一种是通过在 doc 目录建立CMakeLists.txt ，通过install下的file
   • 另一种是直接在工程目录通过

     INSTALL(DIRECTORY doc/ DESTINATION share/doc/cmake)

   修改外层CMakeLists.txt，添加 INSTALL 指令

   DIRECTORY 后面连接的是所在 Source 目录的相对路径。注意：abc 和 abc/ 区别：

   • 目录名不以/结尾：这个目录将被安装为目标路径下的
   • 目录名以/结尾：将这个目录中的内容安装到目标路径

   DESTINATION：参考上文第二点

5. 外部编译过程：
   1. 进入 build，运行 cmake …
   2. 在 build 目录下，运行 make 命令编译 Makefile 文件，生成的可执行文件存放在 src/bin 目录下。

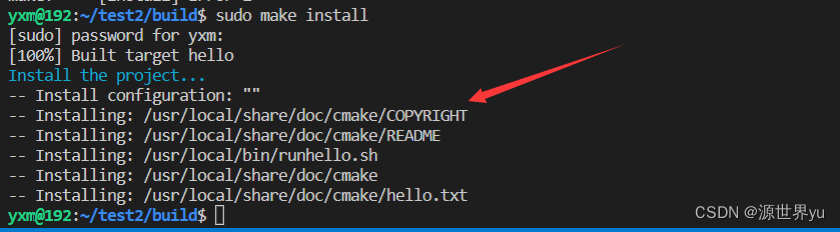

   3. 在 build 目录下安装 make install，将安装一下文件：



   安装有以下几种方法：

   • 一种是从代码编译后直接 make install 安装，本例子就是使用这种方法
   • 一种是打包时的指定目录安装。
     • 简单的可以这样指定目录：make install DESTDIR=/tmp/test
     • 稍微复杂一点可以这样指定目录：https://blog.csdn.net/weixin_/article/details/configure –prefix=/usr

CMake 语法

（1）DCMAKE_INSTALL_PREFIX 语法

CMAKE_INSTALL_PREFIX 该变量用于表示传递安装⽬录，默认的安装目录是 /usr/local/；

也可以在 cmake 的时候指定CMAKE_INSTALL_PREFIX 变量的路径，如下：

（2）ADD_SUBDIRECTORY 语法

• 指令：ADD_SUBDIRECTORY
• 语法：ADD_SUBDIRECTORY(source_dir [binary_dir] [EXCLUDE_FROM_ALL])
• 说明：用于向当前⼯程添加存放源⽂件的⼦⽬录，并可以指定中间⼆进制和⽬标⼆进制存放的位置。

  EXCLUDE_FROM_ALL参数的含义是将这个⽬录从编译过程中排除，⽐如⼯程的example，可能就需要⼯程构建完成后，再进⼊example⽬录单独进⾏构建(当然，你也可以通过定义依赖来解决此类问题) 。

  上文中 ADD_SUBDIRECTORY(src bin) 是将 src 子目录加入工程并指定编译输出（包含编译中间结果）路径为 bin 目录；如果不进行 bin 目录的指定，那么编译结果（包括中间结果）都将存放在build/src 目录。

（3）INSTALL 语法

INSTALL 指令⽤于定义安装规则，安装的内容可以包括⽬标⼆进制、动态库、静态库以及⽂件、⽬录、脚 本等。INSTALL 指令包含了各种安装类型，我们需要⼀个个分开解释：

• 类型：⽬标⽂件
  • 语法：INSTALL(TARGETS targets…

    ​ [[ARCHIVE|LIBRARY|RUNTIME]

    ​ [DESTINATION <dir>]

    ​ [PERMISSIONS permissions…]

    ​ [CONFIGURATIONS

    ​ [Debug|Release|…]]

    ​ [COMPONENT <component>]

    ​ [OPTIONAL]

    ​ ] […])

  • 说明：参数中的 TARGETS 后⾯跟的就是我们通过 ADD_EXECUTABLE 或者ADD_LIBRARY 定义的⽬标⽂件，可能是可执⾏⼆进制、动态库、静态库。

    ⽬标类型也就相对应的有三种，ARCHIVE特指静态库，LIBRARY特指动态库，RUNTIME特指可执⾏⽬标⼆进制。

    DESTINATION定义了安装的路径。

• 类型：普通⽂件
  • 语法：INSTALL(FILES files… DESTINATION <dir>

    ​ [PERMISSIONS permissions…]

    ​ [CONFIGURATIONS [Debug|Release|…]]

    ​ [COMPONENT <component>]

    ​ [RENAME <name>] [OPTIONAL])

  • 说明：可⽤于安装⼀般⽂件，并可以指定访问权限，⽂件名是此指令所在路径下的相对路径。如果默认 不 定 义 权 限 PERMISSIONS ， 安 装 后 的 权 限 为 ： OWNER_WRITE, OWNER_READ, GROUP_READ,和WORLD_READ，即644权限。
• 类型：⾮⽬标⽂件的可执⾏程序（如脚本之类）
  • 语法：INSTALL(PROGRAMS files… DESTINATION <dir>

    ​ [PERMISSIONS permissions…]

    ​ [CONFIGURATIONS [Debug|Release|…]]

    ​ [COMPONENT <component>]

    ​ [RENAME <name>] [OPTIONAL])

  • 说明：跟上⾯的 FILES 指令使⽤⽅法⼀样 ， 唯⼀的不同是安装后权限为 : OWNER_EXECUTE, GROUP_EXECUTE, 和WORLD_EXECUTE，即755权限。
• 类型：⽬录
  • 语法：INSTALL(DIRECTORY dirs… DESTINATION <dir>

    ​ [FILE_PERMISSIONS permissions…]

    ​ [DIRECTORY_PERMISSIONS permissions…]

    ​ [USE_SOURCE_PERMISSIONS]

    ​ [CONFIGURATIONS [Debug|Release|…]]

    ​ [COMPONENT <component>]

    ​ [[PATTERN <pattern> | REGEX <regex>]

    ​ [EXCLUDE] [PERMISSIONS permissions…]] […])

  • 说明：主要介绍其中的DIRECTORY、PATTERN和PERMISSIONS参数：
    • DIRECTORY：后⾯连接的是所在Source⽬录的相对路径。
    • PATTERN：⽤于使⽤正则表达式进⾏过滤。
    • PERMISSIONS：⽤于指定PATTERN过滤后的⽂件权限。
