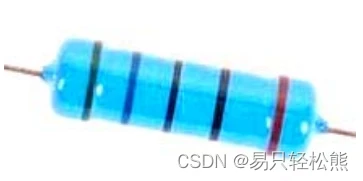

色环电阻：小功率碳膜和金属膜电阻，一般都用色环表示电阻阻值的大小，单位是欧姆。
色环电阻分为：4色环电阻、5色环电阻、6色环电阻。

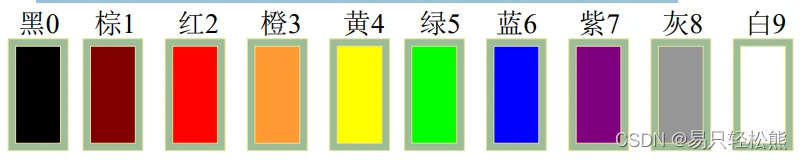

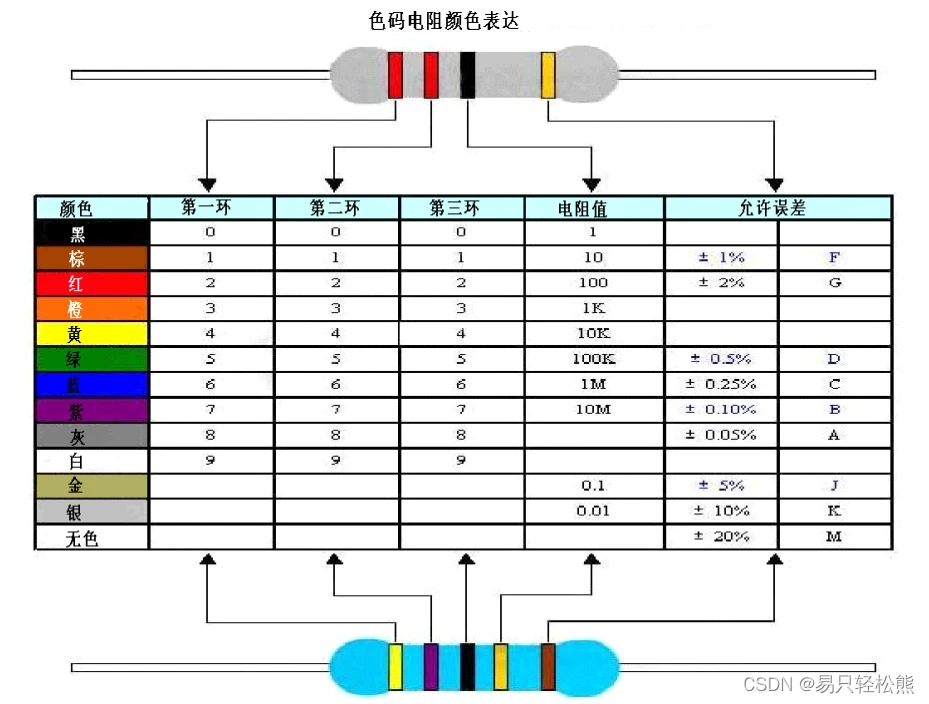

现介绍四色环和五色环，各种颜色表示如下：
金表示误差±5％或幂数为-1 ；银表示误差±10％或幂数为-2； 无色表示误差±20％。
分辨色环时先将电阻身上有金色或银色的一端放于右边，从左边向右边起，第1环代表数值的第1位数(即数目字列出在左边的第1个数) ，第2环代表数值的第2位数(即数目字向右的第2个数) ，第3环代表第3位数(即数目字的第3个数) ，第4环代表电阻值的误差值，金色的品种是最好的，但价格会稍高。
一、四色环电阻读法
各色环表示意义如下：
第一条色环：阻值的第一位数字； 第二条色环：阻值的第二位数字；
第三条色环：10的幂数； 第四条色环：误差表示。

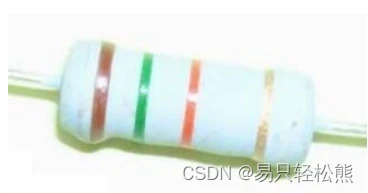

如图所示的电阻，色环为“鸿紫橙棕” ，则有：
第一位是1，第二位是5； 10的幂为3（即1000）；误差为5%。
即阻值为：15×103 欧 = 15000 欧 = 15 千欧 = 15 KΩ
二、五色环电阻读法
各色环表示意义如下：
第一条色环：阻值的第一位数字； 第二条色环：阻值的第二位数字；
第三条色环：阻值的第三位数字； 第四条色环：10的幂数；
第五条色环：误差表示。

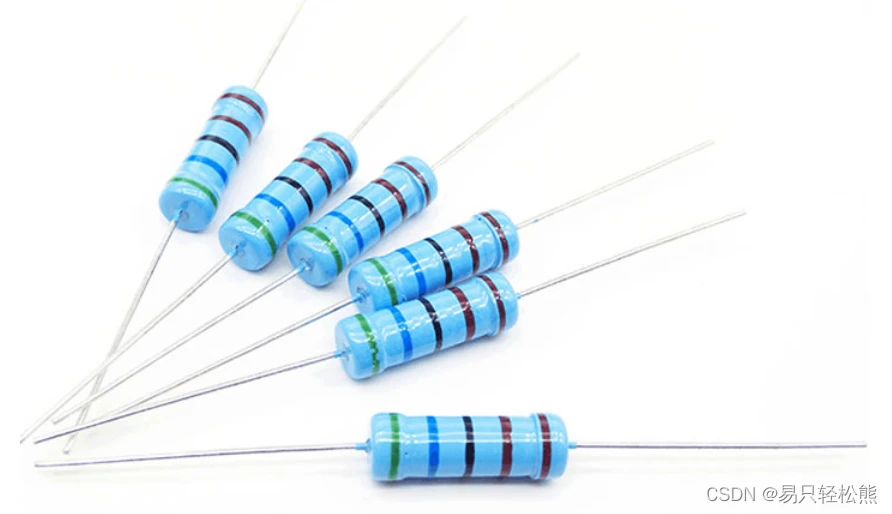

如图所示的电阻，其色环为“绿蓝黑黑棕”，则有：
第一位是5；第二位是6；第三位是0； 10的幂为0；误差为1%
即阻值为：560×100 欧 = 560 欧= 560
三、判别第一条色环的方法
四色环电阻为普通型电阻，从标称阻值系列表可知，其只有三种误差系列，允许偏差为±5%、±10%、±20%， 所对应的色环为：金色、银色、无色。而金色、银色、无色 这三种颜色没有有效数字，所以，金色、银色、无色作为四色环电阻器的偏差色环，即为最后一条色环（金色，银色也可作为乘数）
五环电阻偏差环有与第一环(有效数字环)相同的颜色，如果读反，识读结果将完全错误。识别方法为：
1、偏差环距其它环较远。 2、偏差环较宽。 3、第一环距端部较近。
4、有效数字环无金、银色。(解释：若从某端环数起第1、2环有金或银色，则另一端环是第一环。)
5、偏差环无橙、黄色。(解释：若某端环是橙或黄色，则一定是第一环.)
6、试读：一般成品电阻器的阻值不大于22MΩ，若试读大于22MΩ，说明读反。
