DLT645-2007通讯协议：

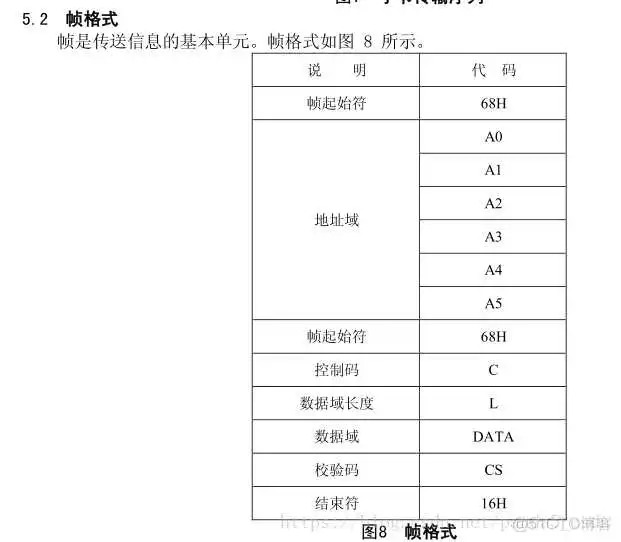

0x68H 这个不多说，记住就好；
地址域由 6 个字节构成，每字节 2 位 BCD 码，地址长度可达12位十进制数。每块表具有唯一的通信地址，且与物理层信道无关。当使用的地址码长度不足 6 字节时，高位用“0”补足。通信地址9H为广播地址，只针对特殊命令有效，如广播校时和广播冻结等。广播命令不要求从站应答。地址域支持缩位寻址，即从若干低位起，剩余高位补AAH作为通配符进行读表操作，从站应答帧的地址域返回实际通信地址。地址域传输时低字节在前，高字节在后。
（注：一般的为了更加方便查看地址，可以采用将电表上的No编号当作地址，即我的NO为0，所以这里填写的地址域写 20 01 12 12 15 20）

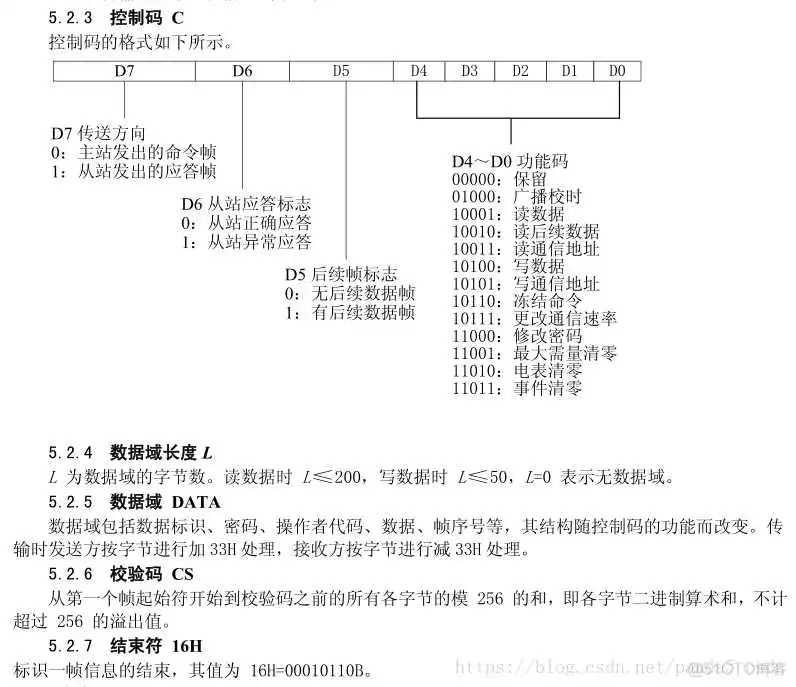

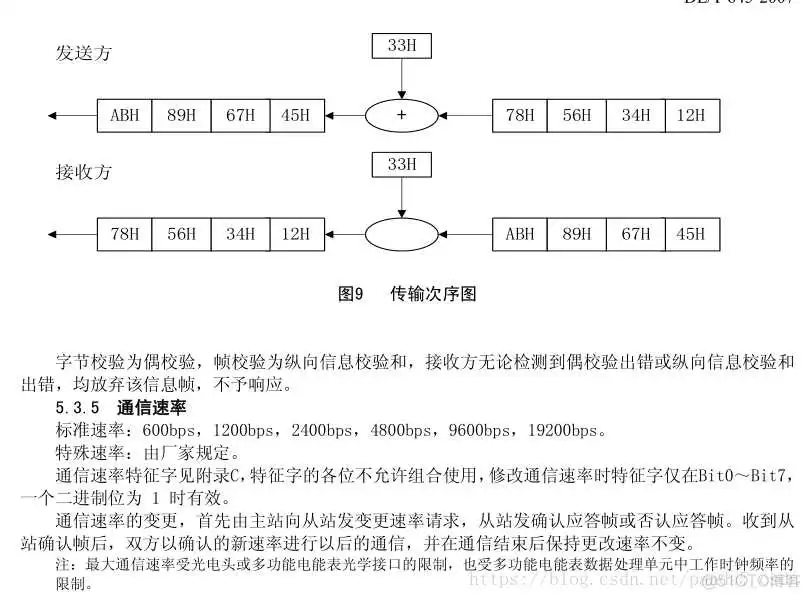

（上面具体内容协议上都有，就直接截图了，这里重点是需要将数据域的内容进行处理，发送方各加33H,接收方要减33H处理）

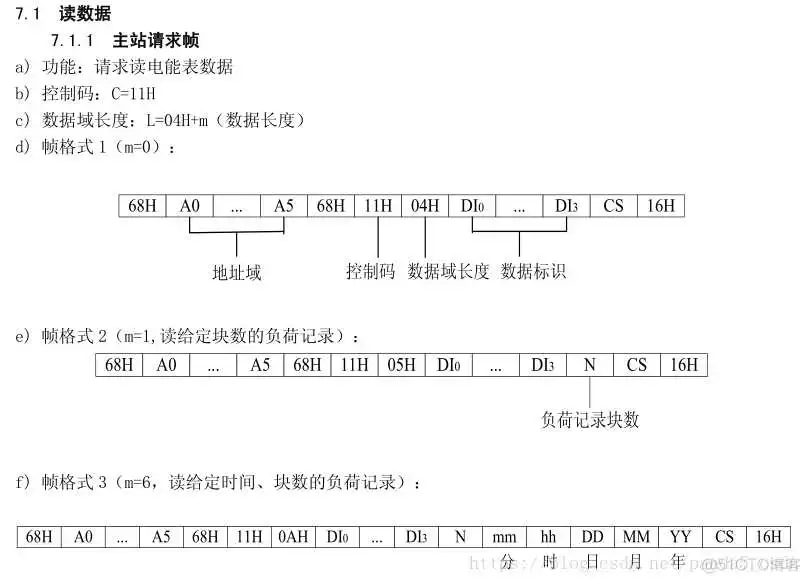

下面举个读数据的例子，具体协议的内容如下：

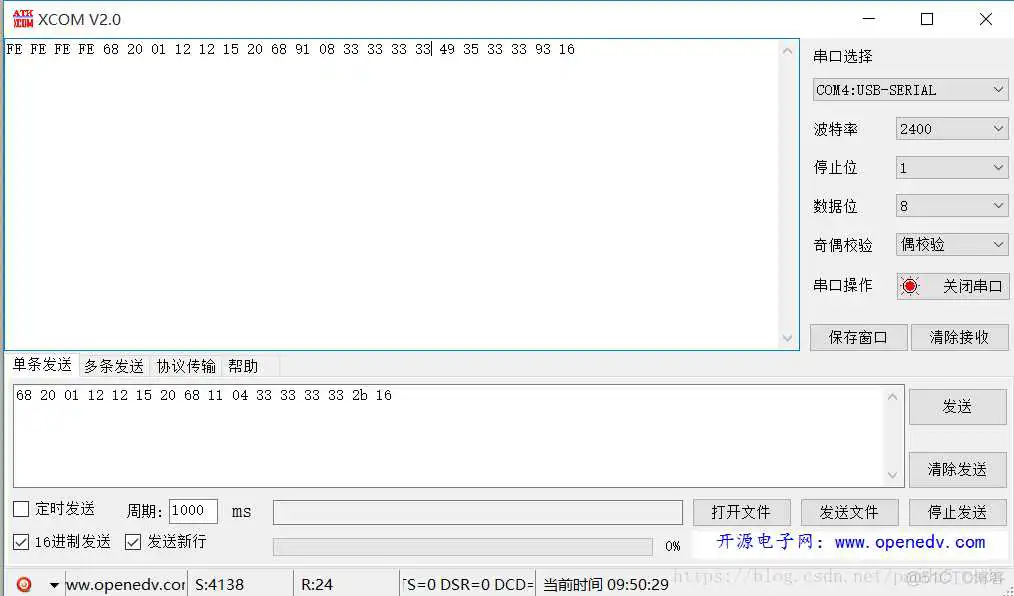

下面发送我测试的数据
（下面是我的发送指令，上面是电表的回复指令）
上图可知，68是固定码，地址码就是为0（注意大小端和BCD码的含义），接下来的68也是固定码，控制命令11，即读数据，长度为04，命令为33 33 33 33，这个值要减去33H，即00 00 00 00，这个数据值，就是查电表总有功电量值，2b是cs校验码，16为固定码；

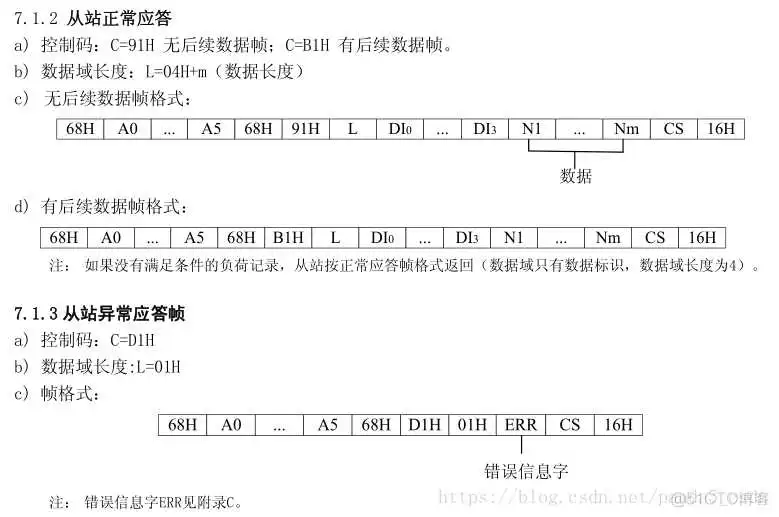

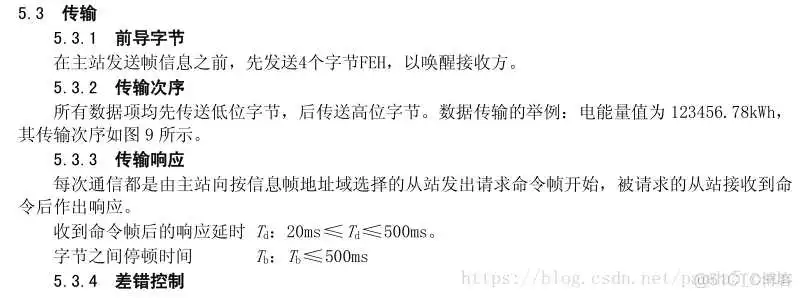

返回的数据前面的FE忽略即可，其他部分数据与发送的一样，重点看：91是应答命令(对应控制命令11，正确返回会加上0x80)，08为长度，33 33 33 33 为命令返回值，49 35 33 33为 16 02 00 00（因为这里是数据域，需要每个字节需要减0x33，且数值为BCD码），这个值为2.16kwh，电表显示的就是这个值；所以符合协议；
有读者不太了解这个2.16如何而来，下面再举个例子，应该就能理解了：
按照电表协议，第一个字节代表小数位，这个又是BCD码，就是说减了33之后，如果是11 22 33 44，那就是.11kwh（直接读，不要进行16进制转换，即(44 33 22）.11 kwh)
也就是说上面的2.16，其实就是 00 00 02.16kwh
其他的例子就不举例了，希望都有所收获；
