电路物理知识点总结（物理电路知识点公式）

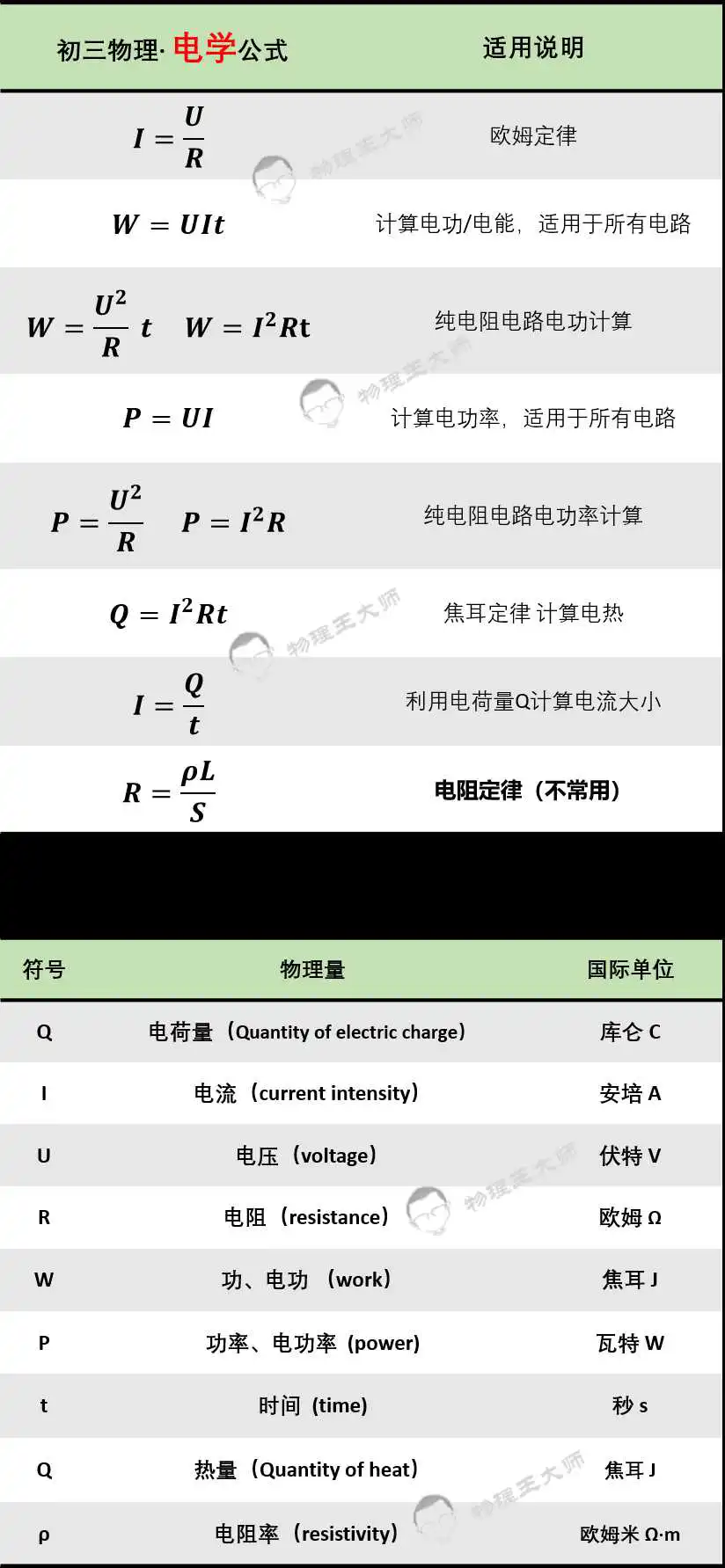

电学公式大全

备注1：电流强度的定义是“单位时间内用过导体横截面的电荷量”，对应倒数第二个公式，在初中物理计算中极少遇到。

备注2：电阻定律是高中物理公式，在初中物理计算中极少遇到。

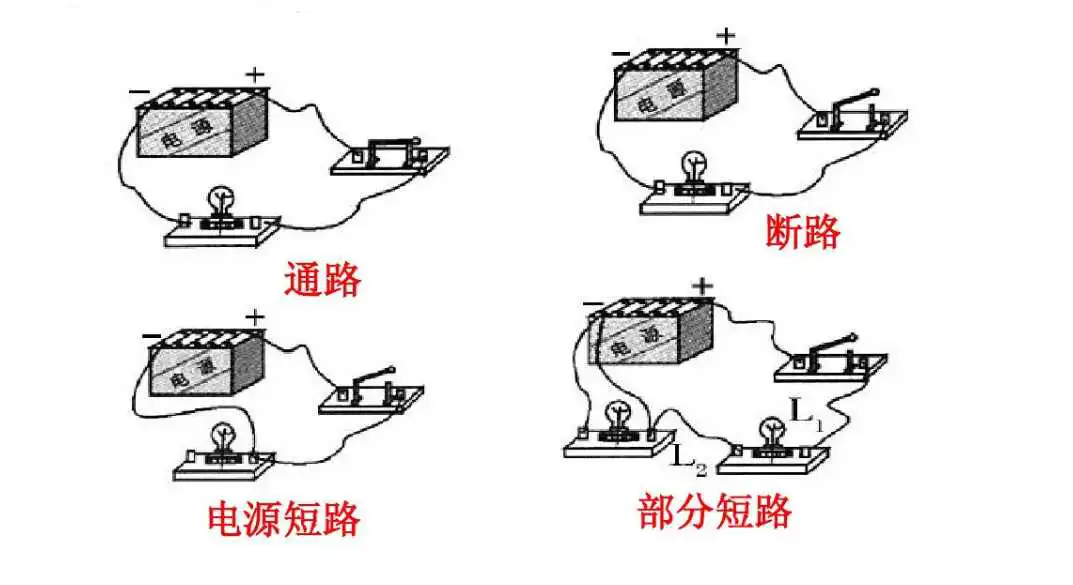

• 通路（回路）：处处接通的电路;
• 开路（断路）：断开的电路;
• 短路：将导线直接连接在用电器或电源两端的电路。

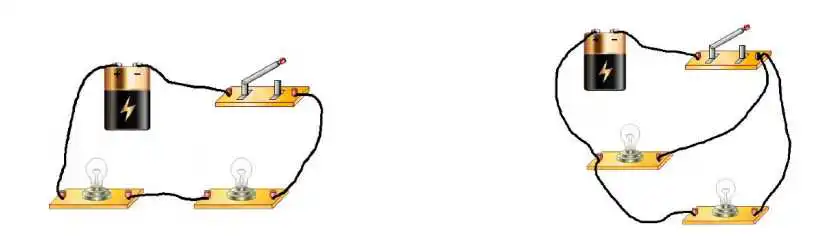

2、串联电路：几个电路元件沿着单一路径顺次连接组成的电路。

3、并联电路：几个电路元件并列连接组成的电路（即首首相接，同时尾尾亦尽数相连）。

• 干路：总电流经过的电路；
• 支路：部分电流经过的电路。

11、电流表的使用规则：

①电流表要串联在电路中；

②电流要从"+"接线柱流入,从"-"接线柱流出；

③被测电流不要超过电流表的量程；

④绝对不允许不经过用电器而把电流表连到电源的两极上.

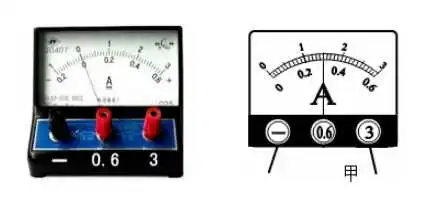

实验室中常用的电流表有两个量程：

①0～0.6安,每小格表示的电流值是0.02安；

②0～3安,每小格表示的电流值是0.1安.

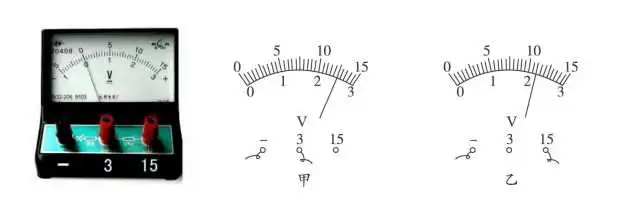

13、电压表的使用规则：

①电压表要并联在电路中；②电流要从"+"接线柱流入,从"-"接线柱流出；③被测电压不要超过电压表的量程；

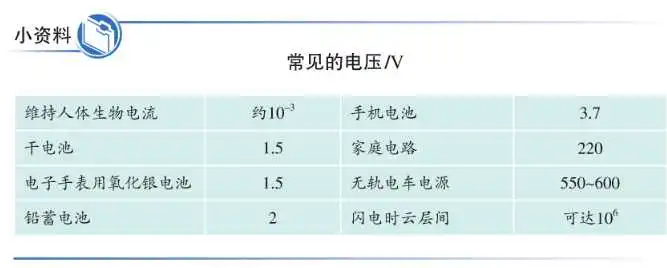

实验室常用电压表有两个量程：

①0～3伏,每小格表示的电压值是0.1伏；

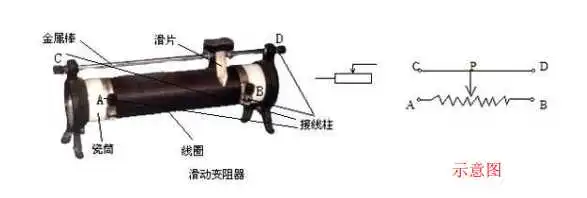

16、滑动变阻器

• 原理：改变电阻线在电路中的长度来改变电阻的.
• 作用：通过改变接入电路中的电阻来改变电路中的电流和电压.
• 正确使用：a,应串联在电路中使用；b,接线要"一上一下"；c,闭合开关前应把阻值调至最大的地方.

22、额定电压：用电器正常工作时的电压；

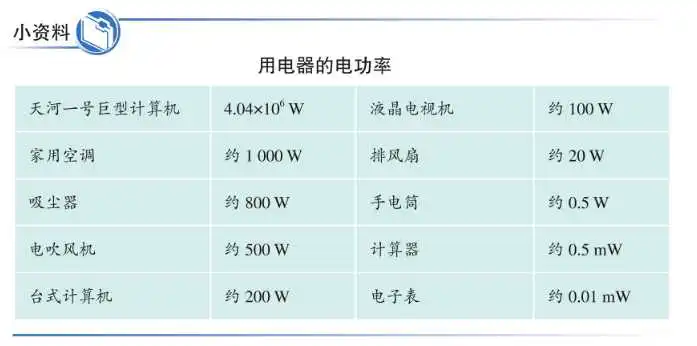

• 额定功率(P0)：用电器在额定电压下的功率.
• 实际电压(U)：实际加在用电器两端的电压.
• 实际功率(P)：用电器在实际电压下的功率.
• 当U> U0时,则P> P0 ； 灯很亮,易烧坏.
• 当U< U0时,则P< P0 ； 灯很暗,
• 当U= U0时,则P= P0 ； 正常发光.

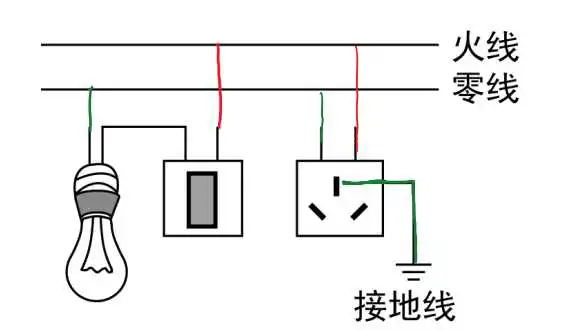

23、家庭电路由：进户线(火线和零线)→电能表→总开关→保险盒→用电器等组成.

24、所有家用电器和插座都是并联的.而用电器要与它的开关串联接火线.

25、保险丝：是用电阻率大,熔点低的铅锑合金制成.

作用：当电路中有过大的电流时,它升温达到熔点而熔断,自动切断电路,起到保险的作用.

26、引起电路电流过大的两个原因：

一是电路发生短路 ；二是用电器总功率过大 .

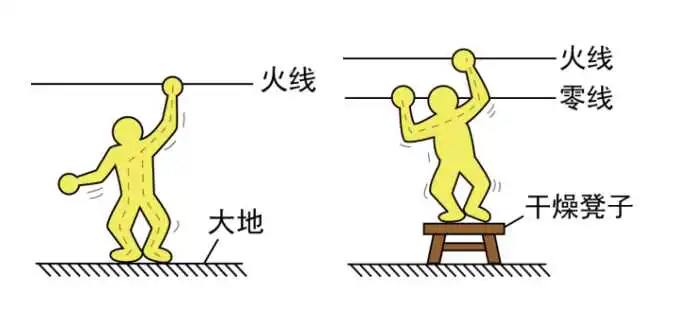

27．安全用电的原则是：

①不接触低压带电体；

②不靠近高压带电体。
