51单片机设计交通信号灯（51单片机交通灯程序设计）



（1）利用51单片机设计一个交通灯控制系统，来实现行人与车流的分流的目的。该系统主要应用在十字路口，纵向为主干道，横向为支干道；

（2）主、支干道交替通行，两个干道上的交通灯工作方式同时进行，主干道每次绿灯放行15秒，支干道每次放行10秒，放行时间可通过按键更改；

（3）每次绿灯变红之前，黄灯先闪烁3秒，此时，另一干道上仍保持红灯；

（4）通过按键实现对十字路口交通管制功能；

（5）给出整个系统的结构图、软硬件流程图；

东西主干道和南北支干道各由一组三色交通灯来控制，分别是主干道方向的红、黄、绿以及支干道方向的红、黄、绿。

逻辑分析可知，当主干道为绿灯通行时，支干道必须为红灯禁行；绿灯结束后，主干道进入黄灯闪烁等待状态，支干道红灯；黄灯结束后，主干道变为红灯禁行，支干道变为绿灯通行；支干道绿灯结束后，支干道进入黄灯闪烁等待状态，主干道红灯，如此循环。

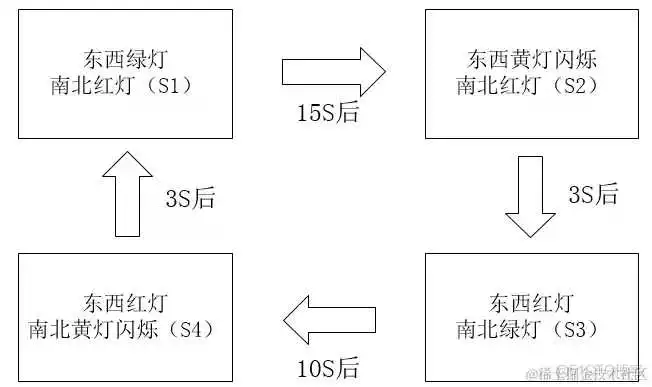

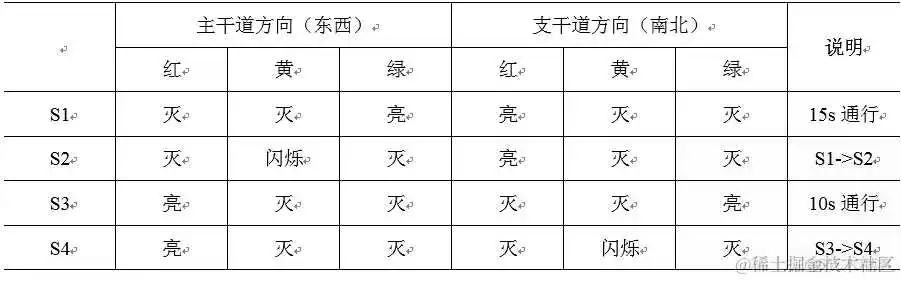

从这个过程中可以看出，交通灯控制共分4个状态，分别为：S1状态，主干道方向为绿灯，支干道方向为红灯；S2状态，主干道方向为黄灯闪烁，支干道红灯；S3状态，主干道方向为红灯，支干道方向为绿灯；S4状态，支干道方向为黄灯闪烁，主干道红灯。这四个状态不断循环。由此我们可以列出4个状态的列表和做出4个状态的流程图。

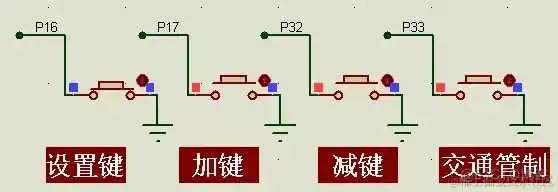

系统设置有4个按键，分别为设置键，加键，减键和交通管制键。设置键是对设置的启动和确认，加键和减键是对通行时间做调整，交通管制键是对红绿灯系统进行强制设置。

当系统上电或手动复位之后，默认模式下会按照断电前程序里记录的参数运行。若此时设置键按下，则进入通行时间设置状态，数码管上显示原本记录的时间并闪烁，可通过加键或减键键对东西、南北干道等待时间进行修改，修改完成后，按下设置键将新参数保存。

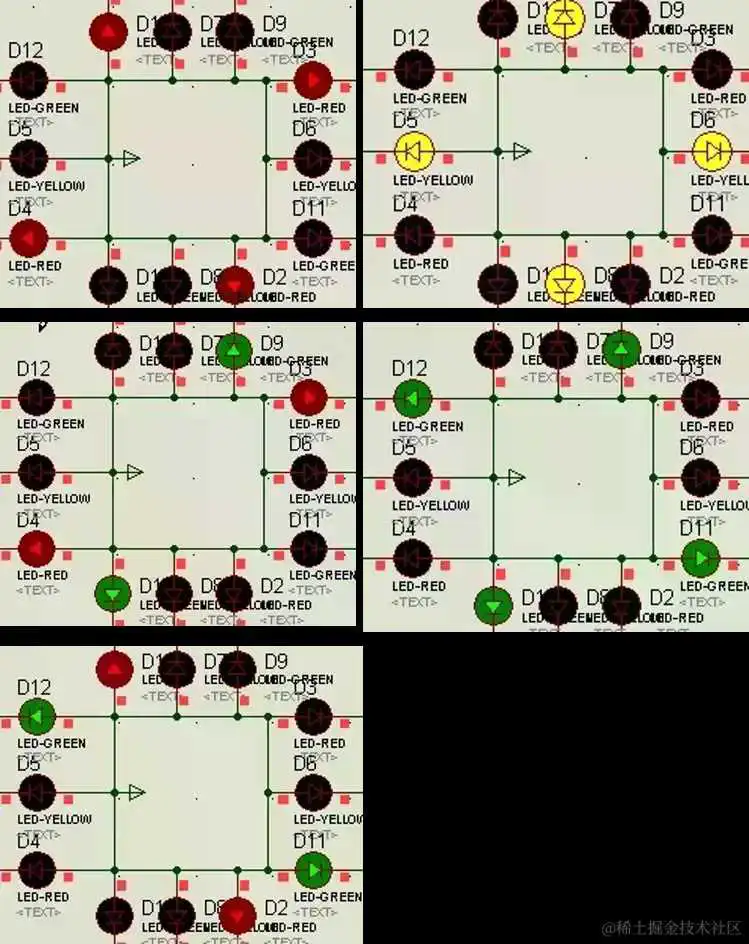

交通管制键，用于对十字路口进行交通管制。有五种模式：东西、南北干道红灯；东西红灯，南北绿灯；东西绿灯，南北红灯；东西绿灯，南北绿灯；东西黄灯，南北黄灯。

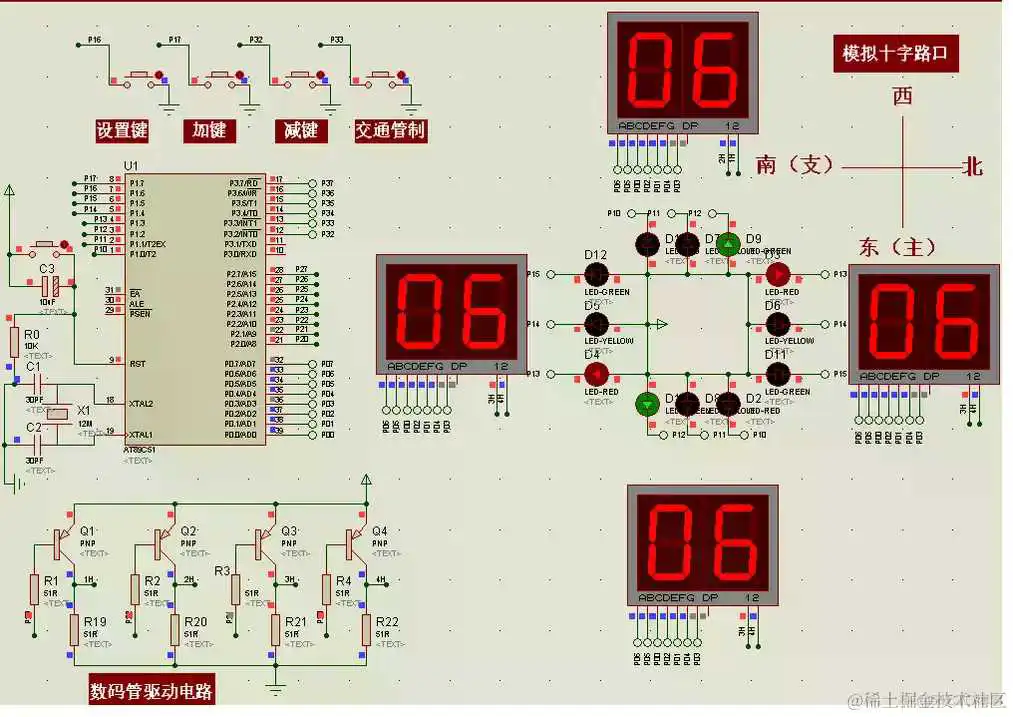

Proteus仿真电路

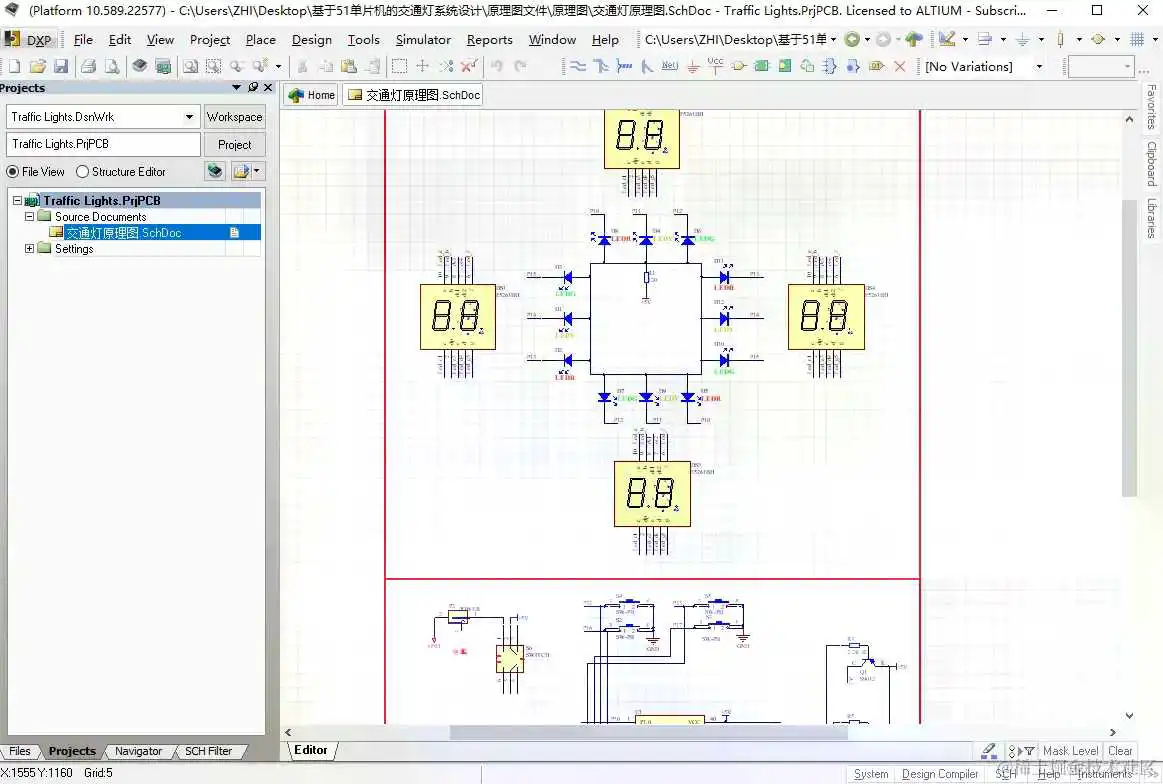

原理图

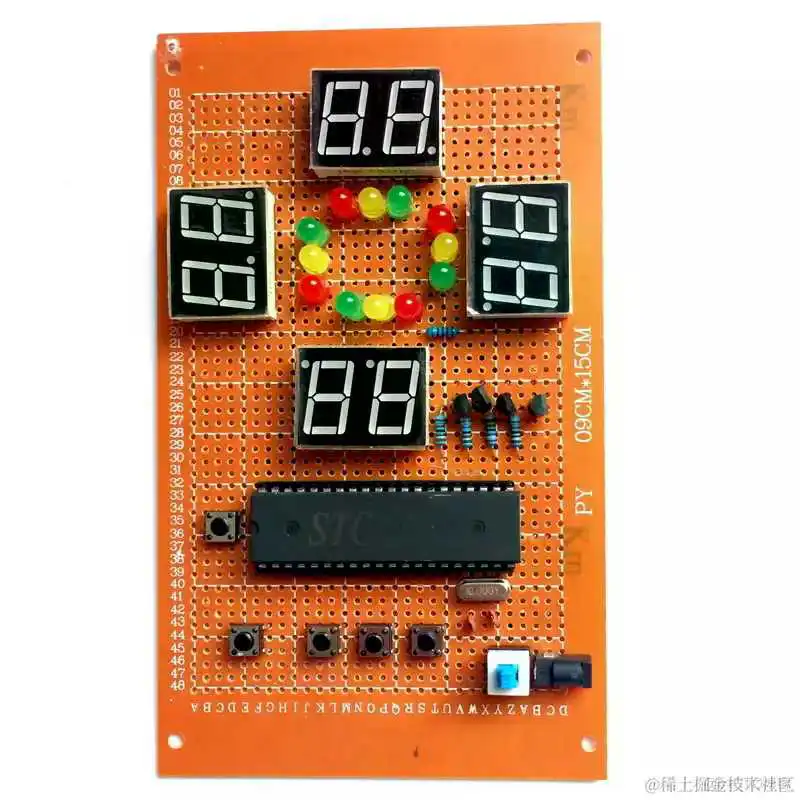

洞洞板实物

仿真结果分析

在交通灯实物中，是竖着操作，纵向为南北；在仿真电路图中，从正视看纵向为东西，从左边斜着看和实物是一样的。因此，实物和仿真是一一对应的！

加载“基于毕业51单片机的交通灯设计.hex”文件到单片机，点击运行，交通灯开始工作（二极管显示红、黄、绿三色灯，LED显示倒计时）。

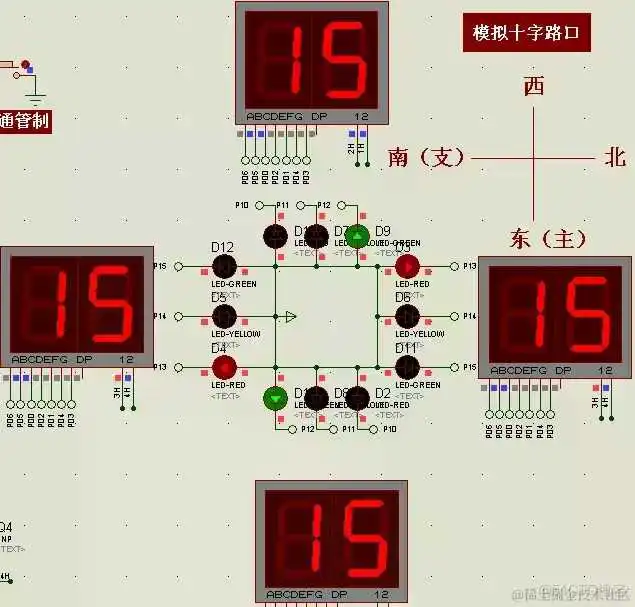

在程序里我们设置，东西主干道绿灯通行时间为15S，南北支干道通行时间为10S。系统自动进入状态S1：东西主干道绿灯亮，南北支干道红灯亮。

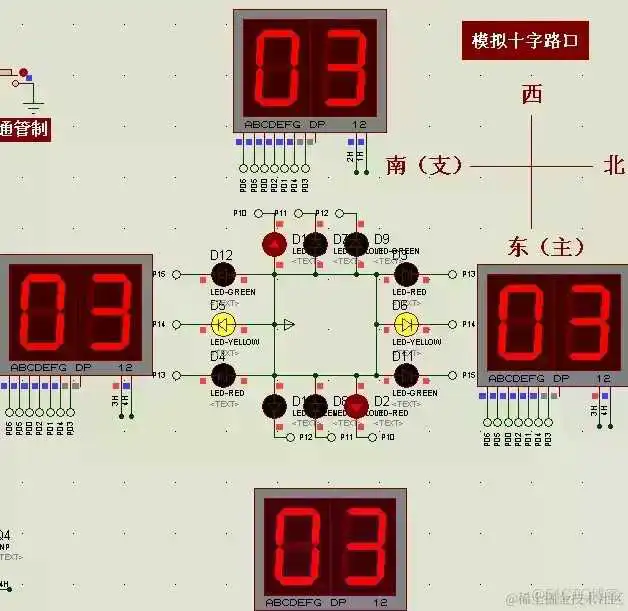

可以看出，东西主干道绿灯通行时间为15S，南北支干道红灯等待时间为15S。东西、南北干道LED倒计时12S后，系统进入S2状态：东西主干道黄灯闪烁3S，南北支干道红灯。

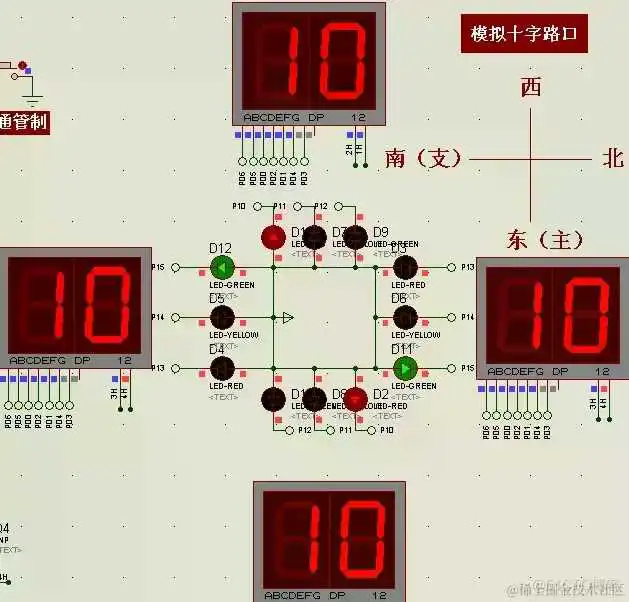

3S后，系统进入S3状态：东西主干道红灯，南北绿干道绿灯，通行时间为10S。仿真结果如下所示。

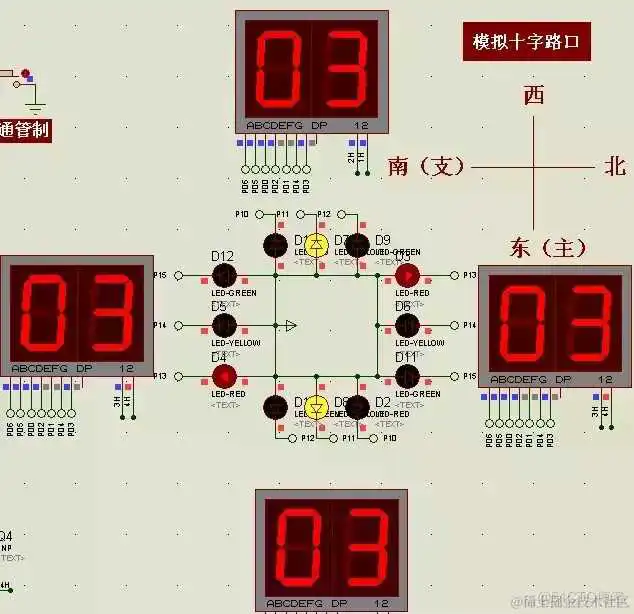

7S后，系统进入S4状态：南北干道黄灯闪烁3S，东西干道仍为红灯。然后进入S1状态，不断循环。

按下“设置”键后，系统进入设置模式，通过“加”键和“减”键设置东西干道绿灯通行时间。再次按下“设置”键，可以设置南北干道通行时间。通行时间设置完成后，再次按下“设置”键，系统回到运行状态。

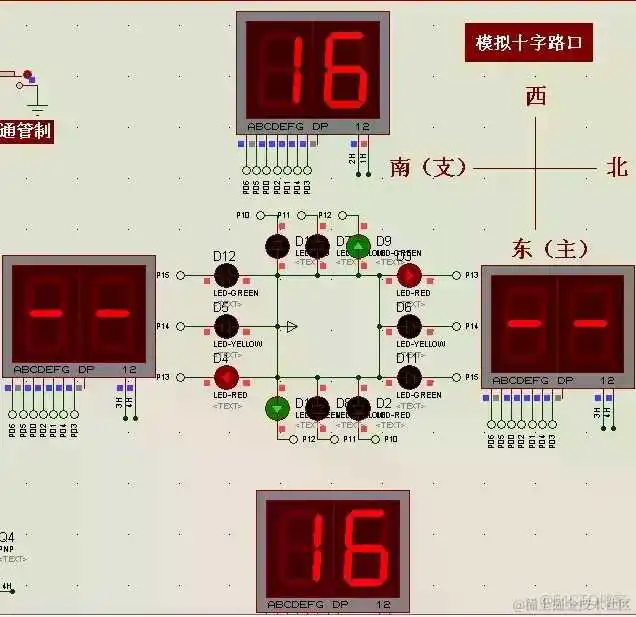

从上图看出，东西主干道通行时间由原来的15S设置为16S。可以通过“交通管制”键，对交通灯系统进行管制。

参考设计

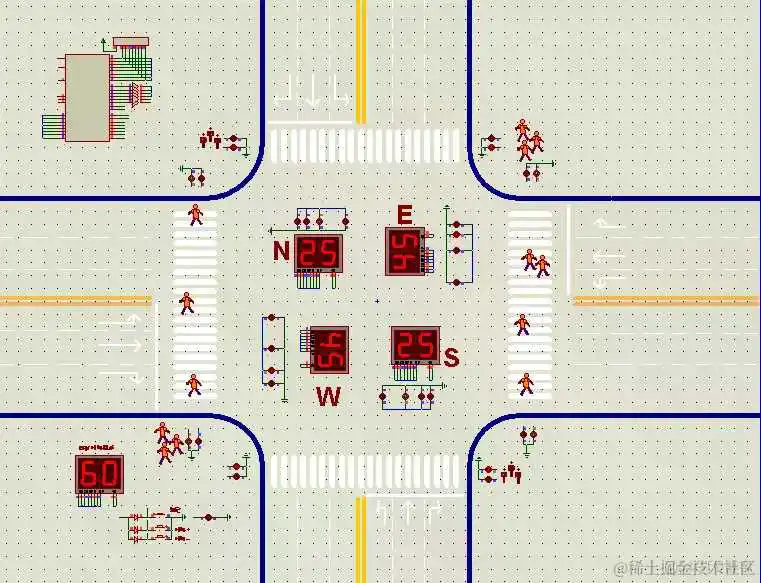

为给大家提供更多参考，现附赠另一套交通灯设计（包含仿真和程序），运行效果如下图所示。

C代码
