简介：太阳能充电控制器在太阳能系统中扮演着关键角色，负责管理电池的充放电过程并优化能源利用。本项目深入探讨了10A培太阳能充电控制器的设计原理、硬件结构、软件编程以及开源代码的意义，涵盖MPPT技术、电池管理、安全保护措施和用户交互界面等方面。通过详细解析原理图和代码，学习者可以全面掌握太阳能充电控制器的设计与实现。 10A培太阳能充电控制器原理图加代码完全开放

1. 太阳能充电控制器的作用与重要性

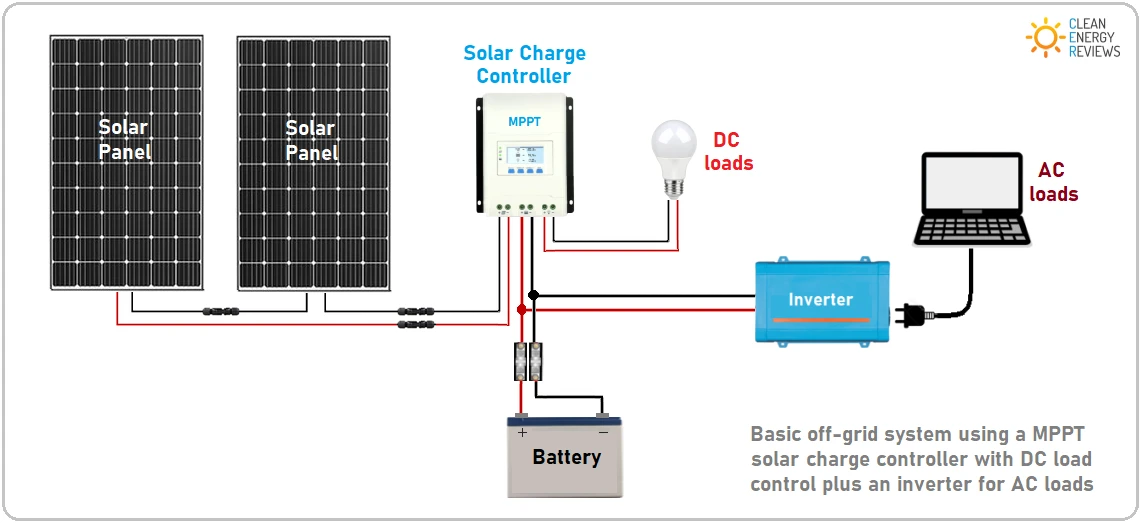

太阳能充电控制器是太阳能光伏系统中的关键组件，它在太阳能板和电池之间起着至关重要的调节作用。控制器的主要目的是确保电池安全高效地充放电，延长其使用寿命，并且提高整个系统的稳定性和效率。

1.1 控制器的基本功能

太阳能充电控制器的基本功能包括以下几个方面： - 防止过充 ：在电池充满后，控制器会阻止继续充电，避免电池因过充而导致损坏。 - 防止过放 ：当电池放电到一定电压以下时，控制器会切断负载，防止电池过度放电。 - 电压转换 ：控制器将电池的电压转换为适合电器使用的稳定电压。

1.2 控制器的重要性

太阳能充电控制器的重要性体现在以下几个方面： - 提高效率 ：控制器通过优化充电过程，提高了整个光伏系统的能源利用效率。 - 保护电池 ：正确的充放电管理能显著延长电池寿命，降低更换频率和成本。 - 安全保证 ：控制器还负责检测和预防潜在的电气问题，如短路、过载等，确保整个系统安全稳定运行。

2. 光伏阵列的工作原理及其在控制器中的应用

2.1 光伏效应与能量转换

2.1.1 太阳光与光伏效应

光伏效应是一种物理现象，指的是当太阳光照射到半导体材料（通常是硅）时，能够激发电子的移动，从而产生电流。这个过程是太阳能转换为电能的基础，而光伏阵列就是一系列光伏电池（太阳能电池板）的集合，它们按照特定的方式连接起来，以便捕获尽可能多的太阳辐射并转换为可用的电能。

2.1.2 电能的产生与电压电流特性

光伏电池在光照下产生的电流和电压特性受到多个因素的影响，包括光照强度、电池的温度以及材料特性。光照强度增加时，电流输出随之增加，但电压会有一个峰值点，超过这个点电压就开始下降。光伏电池的电流-电压（I-V）曲线呈现出一个驼峰形状。在设计光伏阵列时，需要选择合适的电池板和配置方式，以保证阵列在不同的光照条件下均能高效工作。

2.2 光伏阵列的配置与优化

2.2.1 串并联电池板的选择

为了获取所需的输出电压和电流，光伏电池板通常被串连或并联组合成阵列。串联电池板会增加电压，而并联电池板会增加电流。在选择串并联组合时，需要考虑到电池板的最大功率点（MPP）和控制器的输入参数。例如，如果单块电池板的输出电压低于控制器的最小启动电压，则需要串联更多的电池板以提供足够的电压启动控制器。

2.2.2 阵列最佳倾角与最大功率点跟踪

为了最大化能量收获，光伏阵列的安装角度和方向需要进行优化。最佳倾角取决于地理位置和季节变化。此外，通过实施最大功率点跟踪（MPPT）技术，控制器可以动态地调整工作点，确保光伏阵列始终工作在最大功率输出状态。MPPT技术通过不断调整阵列的负载，来实现最优的能量转换效率。

2.3 光伏阵列的软件监测与管理

为了进一步提高光伏阵列的性能和可靠性，软件监测与管理系统是不可或缺的。这些系统可以实时监控阵列的工作状态，包括电压、电流、温度等参数，并且可以提供故障检测和预警功能。通过收集和分析数据，软件可以帮助识别性能下降的趋势，及时进行维护和调整，避免潜在的损失。这种综合的监测管理，不仅提高了光伏系统的稳定性和效率，同时也延长了系统的使用寿命。

2.4 光伏阵列故障诊断与处理

光伏阵列在长期运行过程中，可能会出现各种故障。例如，电池板的断裂、连接线的松动、灰尘遮挡等都会影响到阵列的性能。通过软件系统定期生成的性能报告和实时监测数据，可以快速定位问题所在，及时进行修复和清理。在某些情况下，系统还可以实现远程诊断和自动报警，为光伏阵列的正常运行提供有力保障。

flowchart LR A[开始监测] --> B{收集数据} B --> C[分析性能] C -->|正常| D[继续监控] C -->|异常| E[诊断问题] D --> F[输出报告] E --> G[定位问题] G --> H{是否解决} H -->|是| D H -->|否| I[请求维修] I --> J[修复完成] J --> D

在上面的流程图中，我们可以看到一个光伏阵列故障诊断和处理的简化过程。这个流程强调了数据分析在故障定位和维修中的核心作用，确保了从监测到维修的每一个步骤都是高效和有逻辑的。

通过本章节的介绍，我们已经了解到光伏阵列在太阳能充电控制器中的重要应用和相关优化策略。接下来的章节将进一步深入探讨MPPT技术的实现及其优势，以及如何在控制器硬件和软件层面进一步提高光伏系统的效率和可靠性。

3. MPPT技术的实现与优势

在太阳能系统的运行中，最大化利用太阳光能是提高系统效率的关键。MPPT（Maximum Power Point Tracking，最大功率点跟踪）技术便是为了实现这一目标而设计的。本章节将深入探讨MPPT技术的工作原理、优势以及如何在太阳能控制器中实现。

3.1 MPPT技术的工作原理

3.1.1 最大功率点的概念

为了理解MPPT技术，我们首先需要了解最大功率点（MPP）的概念。光伏电池板的输出功率与环境因素如光照强度、温度以及负载特性相关。最大功率点是指在特定条件下，光伏电池板能提供的最大功率输出点。环境因素的变化会导致光伏电池板的I-V（电流-电压）曲线变化，最大功率点也会相应地移动。

MPPT技术的目的就是实时跟踪最大功率点，确保系统始终在最佳工作状态下运行，从而提高能量的采集效率。

3.1.2 MPPT技术的算法对比

MPPT技术的核心是算法，现在市面上有多种MPPT算法，包括但不限于扰动观测法（P&O）、增量电导法（IncCond）、恒定电压法（CV）等。每种算法有其各自的优势和局限性。

扰动观测法是最简单的MPPT算法之一。它通过不断扰动光伏电池的工作点，并测量功率的变化来寻找最大功率点。但是，这种方法可能会导致在最大功率点附近振荡，特别是在快速变化的环境条件下。

// 扰动观测法伪代码示例 current_point = operating_point; while (true) { // 扰动光伏电池工作点 new_point = current_point + delta; new_power = measure_power(new_point); old_power = measure_power(current_point); if (new_power < old_power) { // 如果功率降低，反向扰动 new_point = current_point - delta; } current_point = new_point; // 可以通过适当的延时来允许系统响应 delay(response_time); }

增量电导法是基于光伏电池的电导和增量电导等于零时，电池工作在最大功率点的原理。该算法响应速度快，但实现复杂度较高。
恒定电压法则是基于在某些条件下，最大功率点的电压相对稳定。该方法简单易实现，但是效率通常低于P&O和IncCond算法。

3.2 MPPT在控制器中的优势分析

3.2.1 提高充电效率

MPPT技术的关键优势在于它能显著提高充电效率。特别是在早晨和傍晚、多云天气或者阴影遮挡的情况下，太阳光线的变化会导致光伏电池的输出功率变化。通过MPPT技术的实时跟踪，可以确保从光伏电池板中获取尽可能多的能量，进一步提升整个太阳能系统的能量输出。

3.2.2 增强系统的稳定性和可靠性

除了提高效率外，MPPT技术还能增强系统的稳定性和可靠性。通过精确控制，MPPT控制器可以减少电池的过度充电和深度放电，这有助于延长电池的使用寿命和提升整个系统的稳定性。在面对复杂多变的气候条件时，MPPT控制器能够保证系统的稳定输出，确保负载的连续供电。

graph TD A[开始] --> B[初始化MPPT控制器] B --> C[读取电池板电压和电流] C --> D[计算电池板功率] D --> E{是否达到MPP?} E -- 是 --> F[维持当前输出] E -- 否 --> G[调整工作点] G --> C F --> H[监控环境变化] H --> E

通过以上流程图可以形象地展示MPPT技术的工作原理。在整个过程中，MPPT控制器持续监测电池板的输出，并调整工作点以确保始终处于最大功率点。这种持续的优化确保了即使在外部环境条件波动的情况下，太阳能系统也能保持高效和稳定的工作状态。

总结而言，MPPT技术的实现和应用，为太阳能充电控制器带来了质的飞跃。不仅效率得到大幅度提升，还增强了系统的稳定性和可靠性。这使得太阳能作为可再生能源的利用更加高效和可持续，对环境保护和能源节约具有重要意义。在接下来的章节中，我们将继续探讨电池管理策略与控制器的配合，以及控制器硬件设计要点等内容。

4. 电池管理策略与控制器的配合

4.1 电池充电的多阶段管理

4.1.1 充电过程的分阶段特性

电池充电过程通常可以分为几个阶段，以确保电池能够安全高效地充放电。在每个阶段，充电器根据电池当前状态采取不同的管理策略。

预充电阶段 ：当电池电压较低时，采用小电流对电池进行预充电，以避免过大的充电电流对电池造成损害。
恒流充电阶段 ：电池电压达到一定值后，进入恒流充电阶段，此时电池充电速度较快，充电电流保持恒定。
恒压充电阶段 ：随着电池电压的升高，进入恒压充电阶段，充电器会逐步降低电流，保持电池电压恒定。
浮充阶段 ：电池充至接近满电状态时，转为浮充模式，以小电流补充，维持电池满电状态。

graph TD A[电池电压过低] -->|小电流预充电| B[预充电阶段] B -->|电压上升至一定值| C[恒流充电阶段] C -->|电压继续上升至额定值| D[恒压充电阶段] D -->|电池接近满电| E[浮充阶段]

每个阶段的切换需要控制器能够准确判断电池状态，如电压、温度等，从而进行适当的充电调整。

4.1.2 不同电池类型对充电策略的影响

不同类型的电池，如铅酸电池、镍氢电池、锂离子电池等，因其化学特性不同，在充电策略上存在差异。

铅酸电池 ：需要较长的恒流充电阶段，并且对充电电压的控制较为严格。
锂离子电池 ：更注重恒流-恒压的充电模式，且需更严格的电压和温度控制，以防止过充和过热。
镍氢电池 ：通常具有较为稳定的充电特性，但同样需要精确的控制以保持电池的健康状态。

控制器在设计时需考虑到这些差异，通过软件编程实现对不同类型电池的特定充电策略。

4.2 电池状态的监测与保护

4.2.1 电池电压、温度监测

准确监测电池的电压和温度是确保电池安全运行的关键。这些参数有助于判断电池是否处于正常工作范围，过高的电压或温度都可能导致电池损坏甚至引发安全问题。

电压监测 ：通过模拟-数字转换器(ADC)采集电池电压信息，控制器根据内置的算法判断电池状态。
温度监测 ：使用温度传感器来检测电池和环境的温度，超出安全范围时系统应自动调整或停止充电。

示例代码块展示了如何使用ADC读取电池电压，并进行基本的判断逻辑：

#include <Arduino.h> const int voltagePin = A0; // 定义电压检测的模拟引脚 const int maxSafeVoltage = 4200; // 设定最大安全电压值（单位：毫伏） void setup() { Serial.begin(9600); } void loop() { int sensorValue = analogRead(voltagePin); // 读取模拟值 int voltage = map(sensorValue, 0, 1023, 0, maxSafeVoltage); // 将模拟值映射到电压值 if (voltage > maxSafeVoltage) { // 若电压超出安全范围，采取相应保护措施 Serial.println("Voltage too high, stopping charge!"); // 停止充电逻辑代码 } else { // 电压正常，可以继续充电 Serial.print("Current Voltage: "); Serial.println(voltage); } delay(1000); // 每秒读取一次 }

4.2.2 充放电控制与保护机制

除了监测电池状态，控制器还需要具备充放电的控制逻辑和保护机制。充放电控制需要根据电池状态进行动态调整，如电池电压过低时禁止放电，而电压过高时停止充电。保护机制包括过充、过放、短路、反接和过载保护。

过充保护 ：当电池电压超过预设阈值时，控制器应自动切断充电。
过放保护 ：当电池电压低于预设阈值时，控制器应阻止放电。
短路、反接保护 ：通过电流检测和极性检测保护电池免受损坏。
过载保护 ：监测充电电流，如果电流异常，则减少或停止充电。

示例代码块展示了如何在代码中实现过充保护逻辑：

void checkForOvercharge() { // 假设我们通过上述函数读取的电压值 int currentVoltage = readBatteryVoltage(); // 检查电池电压是否过高 if (currentVoltage > MAX_BATTERY_VOLTAGE) { // 若超过最大充电电压，则停止充电 stopCharging(); Serial.println("Overcharge protection triggered!"); } } void stopCharging() { // 这里添加停止充电的具体逻辑，比如断开充电电路或调整PWM信号 } void setup() { Serial.begin(9600); } void loop() { checkForOvercharge(); delay(1000); }

确保这些保护措施得当，不仅能够延长电池的寿命，还能够提高整个系统的安全性和可靠性。

5. 安全保护功能的设计与实现

5.1 系统安全需求分析

太阳能充电控制器在设计和实现的过程中，一个核心的方面是确保整个系统的安全运行。安全保护功能是太阳能充电控制器的基本特性之一，这些功能能够防止因异常条件而导致的电池、控制器甚至整个系统的损坏。在本小节中，我们将探讨过充、过放保护，以及短路、反接和过载保护的必要性。

5.1.1 过充、过放保护

过充和过放保护是防止电池因充电或放电过度而导致损坏的基本保护措施。过充不仅会导致电池寿命减少，而且有可能引起电池内部的化学反应变得不可控制，甚至引起安全事故。过放则会导致电池的深度放电，从而产生无法逆转的损害，这也会严重影响电池的寿命。

实现过充和过放保护的方法通常依赖于控制器对电池电压的实时监控。当电池电压达到或超过预设的充电上限或放电下限时，控制器将通过控制电路切断电源，以保护电池。图5-1展示了典型的过充和过放保护电路设计思路：

graph TD A[开始] --> B{监测电池电压} B -->|低于放电阈值| C[切断放电电路] B -->|高于充电阈值| D[切断充电电路] C --> E[进入保护模式] D --> E E --> F[等待用户重置]

在硬件实现中，微控制器（MCU）或专用的电池管理系统（BMS）芯片会不断读取电池电压值，并与设定值进行比较。软件层面则需要编写相应的逻辑代码来处理过充和过放事件，图5-2展示了过充保护逻辑的简化伪代码：

function checkBatteryVoltage() { currentVoltage = readBatteryVoltage(); if (currentVoltage > MAX_CHARGE_VOLTAGE) { disableChargeCircuit(); activateAlert(); } else if (currentVoltage < MIN_DISCHARGE_VOLTAGE) { disableDischargeCircuit(); activateAlert(); } }

5.1.2 短路、反接、过载保护

短路、反接和过载是太阳能充电系统可能遇到的其他危险情况。短路发生时，电流会突然增大，可能导致火灾甚至爆炸。反接指的是电池的正负极接反，这种错误接线会导致电子元件损坏。过载则是指流入电池的电流超过其额定承受能力，长期过载运行会降低电池效率甚至引起安全问题。

为了防范这些情况，通常需要在控制器中加入专门的保护电路和逻辑。硬件上的短路保护一般由熔断器或断路器实现，而软件上则需要通过监测电流的变化来判断短路或过载状态。反接保护可以通过二极管或专用的反接保护芯片来实现，确保电流的流向始终正确。下面是一个简单的过载保护逻辑的代码示例：

function checkCurrentLoad() { currentLoad = readCurrentLoad(); if (currentLoad > MAX_LOAD) { disablePowerSupply(); activateAlert(); } }

5.2 保护电路的设计思路

在设计太阳能充电控制器的保护电路时，我们主要通过硬件电路和软件逻辑两个维度来保障系统的安全稳定运行。本小节将介绍硬件保护电路的构建以及软件保护逻辑的实现。

5.2.1 硬件保护电路的构建

硬件保护电路是实现过充、过放、短路和过载保护的基础。以过充保护为例，通常需要使用电压比较器、继电器或MOSFET作为开关元件以及一些必要的外围元件。构建过程涉及选择合适的电压比较器，例如LM358或LM393，并将其与参考电压源连接起来。当电池电压超过设定的阈值时，电压比较器的输出将触发继电器或MOSFET断开，从而切断充电电路。图5-3展示了一个简化的过充保护电路图。

![过充保护电路图](*

* 软件保护逻辑的实现

软件保护逻辑在太阳能充电控制器中扮演着不可或缺的角色。例如，通过软件可以实现对硬件保护电路状态的实时监控，并提供用户界面来显示保护状态和警报信息。同时，软件可以实现更复杂的保护策略，如温度保护、电池健康度检测等。图5-4展示了一个简单的软件保护流程图。

graph TD A[开始] --> B{监测电压、电流} B -->|超出限制| C[执行保护动作] C --> D{记录日志} D --> E{发送警报} E --> F[等待管理员复位] B -->|正常| G[继续监控]

在软件层面，需要编写相应的监测和保护函数，以及在条件满足时执行相应的控制命令。例如，下面的伪代码展示了如何在软件中实现一个简单的电压监测和保护逻辑：

function monitorVoltage() { while (true) { batteryVoltage = readBatteryVoltage(); if (batteryVoltage > MAX_CHARGE_VOLTAGE) { disableChargeCircuit(); logEvent("Overcharge detected"); sendAlert("Battery overcharged, charging stopped."); } wait(1 minute); } }

总结

本章详细探讨了太阳能充电控制器安全保护功能的设计与实现。首先从系统安全需求入手，详细分析了过充、过放保护的必要性，并展示了相关的电路图和伪代码。接着，讨论了短路、反接和过载保护的重要性，并提供了一系列的保护措施。在硬件保护电路部分，用示意图展示了一个过充保护电路的设计，并通过伪代码展现了如何在软件中实现监测与保护逻辑。整个章节强调了在实现太阳能充电控制器时，安全保护功能是不可忽视的关键部分，并给出了实现这些功能的结构化方法。

6. 控制器硬件设计要点

太阳能充电控制器作为整个太阳能发电系统的核心组件，其硬件设计的好坏直接影响整个系统的性能及可靠性。本章节将探讨硬件设计过程中的关键要点，包括主控芯片的选择、传感器与功率开关的集成，以及显示模块和接口电路的设计。

6.1 主控芯片的选择与应用

在设计太阳能充电控制器时，主控芯片的选择至关重要，因为它负责执行整个系统的控制逻辑和管理任务。

6.1.1 核心控制单元的性能对比

市场上有多种类型的微控制器单元(MCU)可供选择，例如ARM Cortex-M系列、AVR、PIC等。在选择时，需要综合考虑以下几个性能指标：

处理速度 ：处理速度决定了控制器处理数据的效率。
内存大小 ：足够的程序存储空间和RAM能够支持复杂算法的运行。
模拟接口 ：太阳能充电控制器通常需要处理模拟信号，如电压和电流检测，因此需要支持模拟-数字转换器(ADC)。
电源管理 ：芯片的低功耗特性能够延长整个系统的使用寿命。
成本：成本因素始终是商业化设计中的一个重要考虑点。

例如，ARM Cortex-M系列MCU因其高性能、低功耗、以及丰富的社区资源支持，而广泛应用于高端太阳能充电控制器中。

6.1.2 芯片编程与配置

选择好核心控制单元后，接下来是编程和配置。以ARM Cortex-M系列为例，编程可以使用如Keil MDK、IAR Embedded Workbench等专业IDE。芯片配置则涉及到配置MCU的外设和寄存器，使得MCU能够按照预期工作。

// 示例代码：初始化ADC读取电池电压 void ADC_Init() { // 代码逻辑说明 // 1. 使能ADC时钟，配置ADC通道 // 2. 设置采样时间和分辨率 // 3. 启动ADC转换 }

在进行编程时，需要仔细阅读MCU的技术手册，正确配置各种参数，以保证后续电路能够正常工作。

6.2 传感器与功率开关的集成

传感器与功率开关是太阳能充电控制器中不可或缺的部分。传感器用于监控系统中的关键参数，而功率开关则负责控制电流的流向。

6.2.1 传感器的种类与功能

电压传感器 ：用于检测电池和太阳能板的电压。
电流传感器 ：检测电路中的电流，特别是太阳能板的输出电流。
温度传感器 ：监测环境温度和电池温度，用于过热保护。

传感器的集成要求其输出能够被主控芯片准确读取。以电压传感器为例，如果选择模拟输出型，就需要确保模拟接口能够正常工作，并将模拟信号转换为数字信号进行处理。

6.2.2 功率开关的驱动与控制

功率开关（如MOSFET或IGBT）用于控制太阳能板与电池之间、电池与负载之间的连接与断开。功率开关的驱动电路设计必须确保：

足够的驱动能力 ：开关元件的驱动电路必须能够提供足够的电流以快速切换开关状态。
过流保护 ：设计中应当包含过流保护，防止意外情况下造成的损害。

例如，使用IGBT作为开关元件时，可能需要一个专用的驱动IC来确保IGBT能够被可靠地开启和关闭。

6.3 显示模块与接口电路设计

用户界面和接口电路是控制器与用户交互的重要部分，也是设备扩展性的体现。

6.3.1 用户界面的需求分析

用户界面通常包含显示屏幕和控制按钮，用于展示系统状态和调整配置参数。设计时需要考虑：

信息展示 ：屏幕应该清晰显示所有必要的状态信息，如电压、电流、温度等。
操作简便性 ：按钮布局应直观易用，方便用户进行操作。

显示模块的选择也会受到成本和功耗的限制。一般采用LCD或LED屏幕，并通过SPI或I2C等接口与主控芯片通信。

6.3.2 接口电路的设计与扩展

接口电路的设计允许设备与外部系统（如计算机、其他电子设备）进行通信。例如，通过RS232、USB或以太网接口实现：

数据传输 ：将监控数据传送到外部系统进行进一步分析。
远程控制 ：通过远程控制接口来管理设备，如调整充电参数、开关负载等。

设计时需要确保：

通信协议的实现 ：正确实现所选通信协议的各项规定。
电气隔离 ：对于要求高安全性的应用，需要采取电气隔离措施以避免电击危险。

// 示例代码：初始化串口通信 void UART_Init() { // 代码逻辑说明 // 1. 初始化UART串口配置参数 // 2. 配置波特率、停止位等参数 // 3. 启用UART接收和发送 }

本章节探讨了太阳能充电控制器硬件设计的主要方面，包括主控芯片的选型、传感器与功率开关的集成以及用户界面和接口电路设计。下一章节将重点介绍软件编程细节，以及开源代码在控制器开发中的应用。

7. 软件编程细节及开源代码的应用价值

7.1 MPPT算法与控制逻辑编程

7.1.1 MPPT算法的编程实现

MPPT算法是太阳能充电控制器中的核心，它的主要目的是实时调整光伏阵列的工作点，使其始终工作在最大功率点上。常见的MPPT算法包括扰动观察法（P&O）和增量电导法（IncCond）等。在软件编程中，实现MPPT算法通常涉及到模拟输入的采集、算法计算和输出PWM波形的调整。以下是一个简化的伪代码，演示了如何使用扰动观察法进行MPPT的实现：

// 伪代码展示P&O MPPT算法实现 float Varray, Iarray, Pmax, Vmppt; float dV = 0.01; // 电压扰动值 float dP, lastP; void setup() { // 初始化代码，设置ADC采集和PWM输出 } void loop() { Varray = readArrayVoltage(); Iarray = readArrayCurrent(); lastP = Varray * Iarray; Vmppt += dV; // 扰动电压 setArrayVoltage(Vmppt); waitSomeTime(); // 等待系统稳定 dP = (Varray * Iarray) - lastP; if (dP < 0) { Vmppt -= 2*dV; // 如果功率下降，则反向调整 } Pmax = Varray * Iarray; // 更新最大功率 }

7.1.2 控制逻辑的详细解读

MPPT控制逻辑的编程需基于实时数据采集和算法计算，完成对光伏阵列和电池的智能管理。控制逻辑不仅需要根据MPPT算法来调整光伏阵列的输出，还要保证系统整体的稳定性和安全性。例如，当检测到电池电压超出安全范围时，控制逻辑应能立即停止充电过程。详细的控制逻辑通常包括：

实时监测光伏阵列的电压和电流。
根据MPPT算法进行电压调节。
当达到设定的电压或电流阈值时启动或停止充电。
监测电池状态，防止过充和过放。
处理各种错误状态，如温度过高、连接问题等。

7.2 保护机制与用户界面的软件开发

7.2.1 系统保护机制的编程策略

保护机制是确保控制器和用户设备安全运行的关键。例如，为了防止电池的过充和过放，软件中必须有相应的保护策略。过充保护通常会限制电压达到或超过额定值时继续向电池充电，而过放保护则是在电池电压过低时切断负载。

void checkBatteryHealth() { float batteryVoltage = readBatteryVoltage(); if (batteryVoltage > maxVoltageThreshold) { stopCharging(); showWarning("Overcharge Protection!"); } else if (batteryVoltage < minVoltageThreshold) { disconnectLoad(); showWarning("Over-discharge Protection!"); } }

7.2.2 用户界面的交互设计

用户界面（UI）允许用户监控和配置充电控制器。一个有效的UI设计应该直观易用，能够清晰展示系统状态，并提供必要的配置选项。以下是UI设计的几个要点：

实时数据展示，如电压、电流、温度和电池状态。
系统设置菜单，例如调整充电限值、启动MPPT算法等。
保护状态指示，如过充、过放、短路和温度异常提示。
可视化用户反馈，如图表、指示灯和状态消息。

7.3 通讯协议与软件扩展性分析

7.3.1 常见通讯协议的选择与应用

太阳能充电控制器常常需要与外部设备（如电脑、智能手机）进行通信，以便进行数据监控和远程控制。常见的通信协议包括串行通信（如RS-232）、USB、蓝牙、Wi-Fi和以太网。选择合适的通讯协议对系统的可扩展性和用户体验至关重要。

例如，使用Modbus协议可以实现控制器的远程监控和设置，它是一种广泛用于工业设备的主从式通讯协议。

// 简化示例代码，演示Modbus通信的基本概念 void setupModbus() { ModbusRTU master; master.begin(9600); master.addDevice(1, 0x01); // 添加设备ID为0x01的从设备 // ...后续添加读写寄存器的代码... }

7.3.2 代码开源的社区支持与应用前景

开源代码不仅提高了软件的透明度和可靠性，还能借助社区的力量进行功能扩展和错误修复。太阳能控制器的开源项目可以吸引全球开发者参与，共同推进产品的功能丰富和性能优化。开源社区也为新手开发者提供学习和实践的机会，从而加速整个行业的技术进步。

例如，使用开源硬件平台如Arduino或Raspberry Pi，可以依托其庞大的社区资源，获取大量现成的代码库和教程，大大降低开发难度和时间成本。开源项目也有助于促进技术交流和创新，推动相关行业的健康发展。
