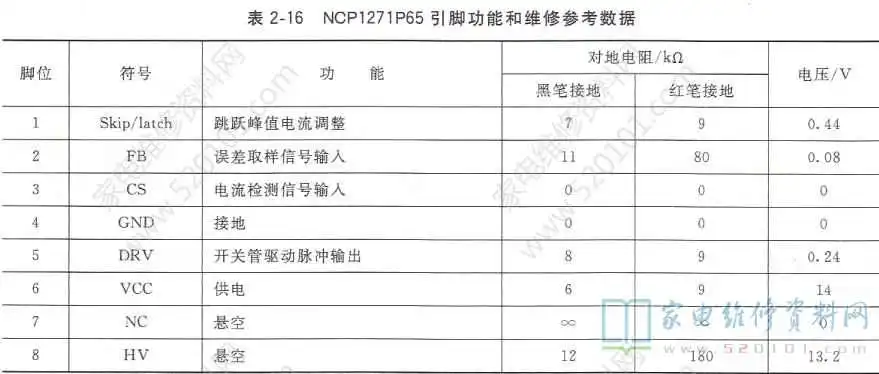

概述：NCP1271P65是美国安森美半导体公司推出的电源控制芯片，内部采用了电流模式调制器，振荡器的振荡频率为65kHz。NCP1271P65的引脚功能和维修参考数据如表2-16所示。表中的电咀数据采用MF47型万用表的1k电阻挡测得，电压数据采用数字万用表的20V电压挡测得。
一、NCP1271P65引脚功能
二、NCP1271P65典型应用电路

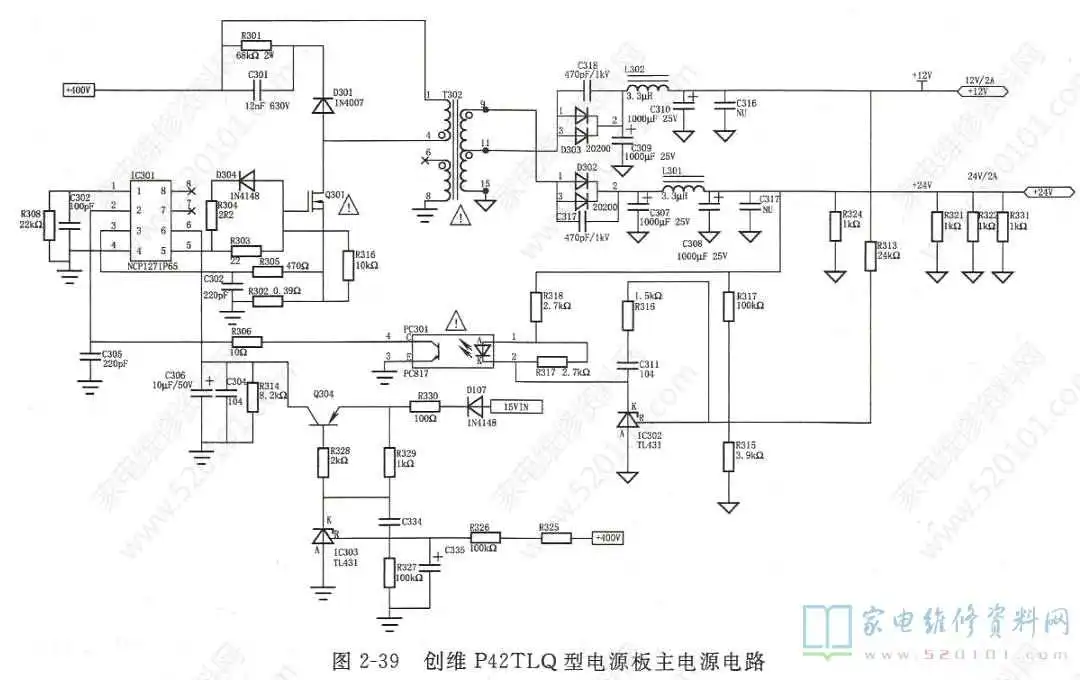

下图是创维P42TLQ电源板局部电路，主电源电路以新型电源控制芯片NCPI271P65(图纸为NCP1207)为核心构成，如图2-39所示。其作用是将PFC电路输出的400V直流电压变换为+12V和+24V两种稳定的直流电压。
