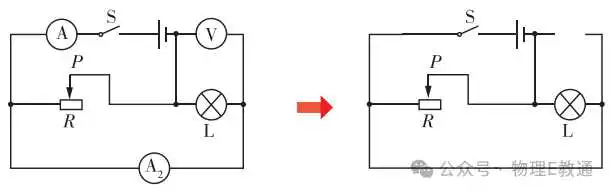

1、去表
电流表视为导线，电压表视为断路。
2、电流路径法分析连接方式
电流从电源正极出发到达节点A，因节点A后不存在能直接到达电源负极的路径，故电流在A点分流。

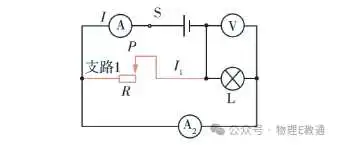

支流1：经滑动变阻器到节点B，因节点B后存在能直接到达电源负极的路径，故此处不再分流。

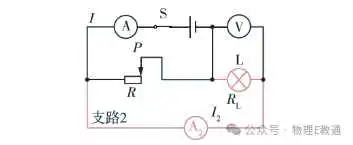

支流2：经灯泡L到节点B，因节点B后存在能直接到达电源负极的路径，故此处不再分流。
结论：电流有2条路径，滑动变阻器R与灯泡L的两端分别连在一起，故二者并联。
3、确定电表测量对象
电流表A在干路上，测量的是干路电流I，电流表A2在支路2，测量通过灯泡L的电流I2。

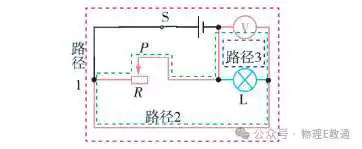

由路径1可知，电压表直接接在电源两端，故测量电源电压；由路径2可知，电压表与滑动变阻器并联，也测量滑动变阻器两端电压；由路径3可知，电压表与灯泡并联，还测量灯泡两端电压。
4、滑片向右移动后各支路
电阻、电压、电流分析
支路1：R增大，U不变，I1=U/R，I1减小。
支路2：RL不变，U不变，I2不变
5、滑片右移后，电表示数变化分析
电源电压不变，电压表V示数不变，电流表A2示数I2不变，电流表A示数I=I1+I2，减小。
6、滑片右移后，电路各部分
功率变化分析
PR=UI1，减小；
PL=UI2，不变；
P总=PR+PL，减小

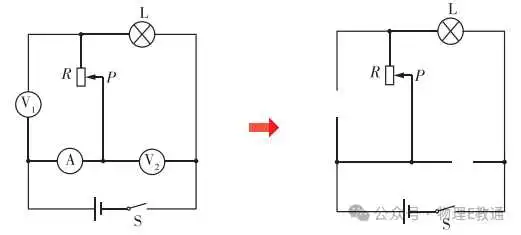

1、去表
电流表视为导线，电压表视为断路。
2、电流路径法分析连接方式
电流只有一条路径，滑动变阻器R与灯泡L串联。
3、确定电表测量对象
电压表V1既并联在粉色部分两端，也并联在蓝色部分两端，此时仅测量滑动变阻器R两端的电压。（中学阶段电压表测量对象不同时包含电源和用电器）
电流表A测量电路电流，电压表V2既并联在粉色部分两端，也并联在蓝色部分两端，此时既测量滑动变阻器R与灯泡L两端电压之和，也测量电源电压。
4、滑片向上移动后
电路总电阻与电流变化分析
R减小，R总=R+RL，减小；U不变，I=U/R总，增大。
5、滑片向上移动后

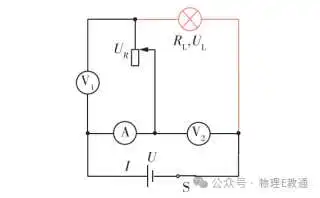

阻值不变部分电压的变化
RL不变，I增大；UL=IRL，增大。
6、滑片向上移动后

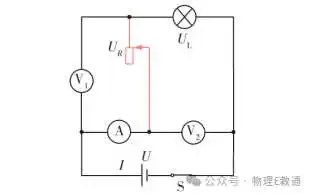

阻值变化部分电压的变化
UR=U-UL，UL增大，U不变，UR减小。
7、滑片向上移动后，电表示数变化
电流表A测电路电流，示数变大；电压表V1测滑动变阻器两端的电压，示数减小，电压表V2测电源电压，示数不变。
8、滑片向上移动后
电路各部分功率变化分析
①灯泡功率PL：I增大，UL增大，PL=IUL，增大。
②总功率P总：P总=UI，I增大，P总增大。
