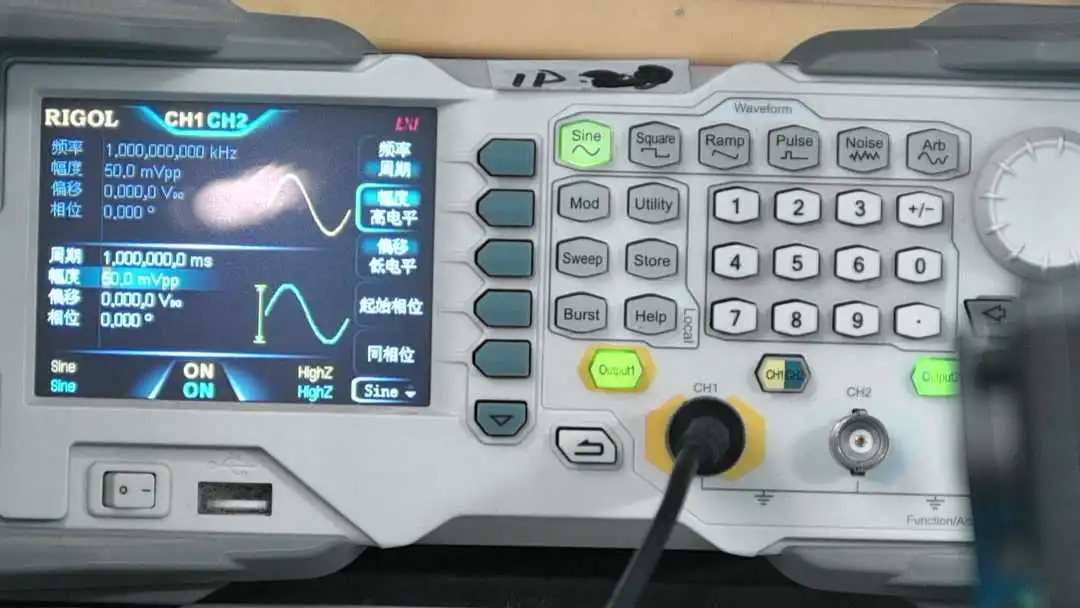

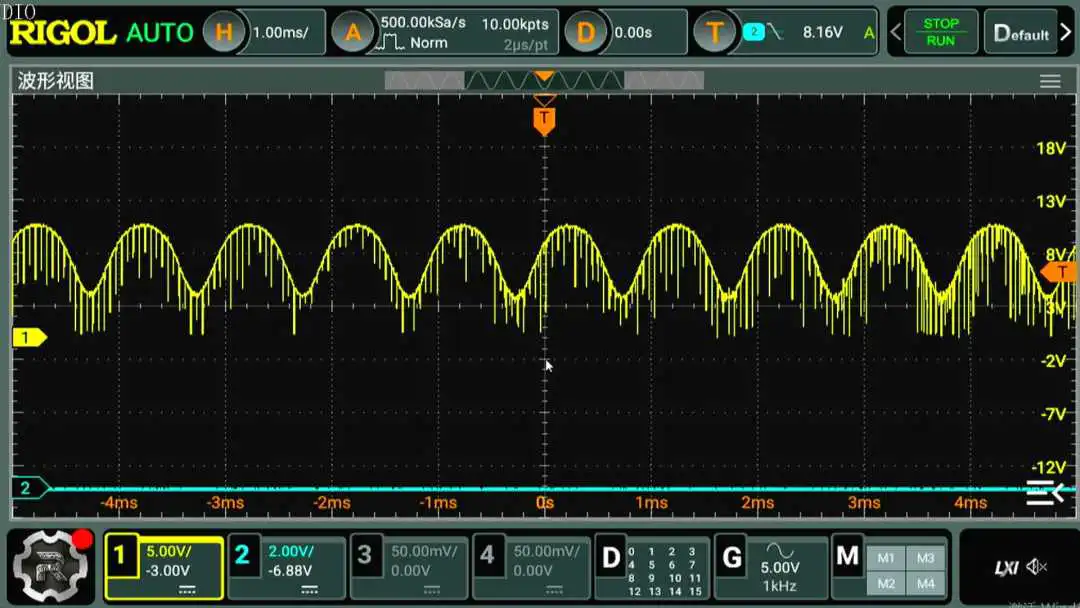

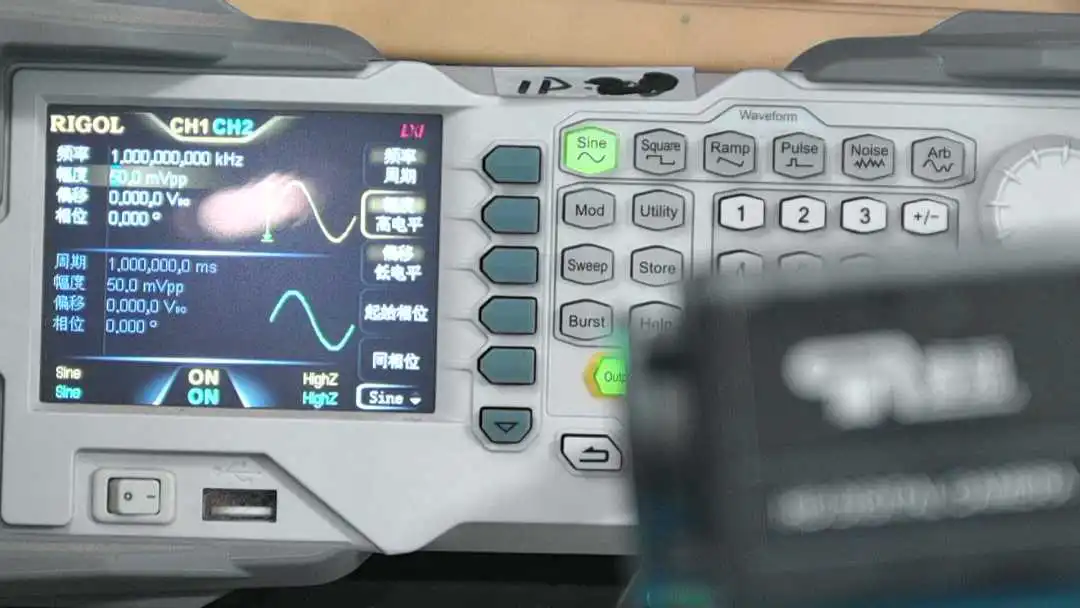

  今天测试一个单管共射反向信号放大电路。发现一个奇怪的现象。使用 DG1062产生50mV 峰峰值 1kHz 的正弦波，但是三极管的集电极输出信号中，除了放大后的信号之外，还出现了很多小的脉冲，特别是，这些脉冲信号都是在基础的信号上出现了往下的尖脉冲。下面通过测试，查看一下这个信号的具体来源以及消除的方法。

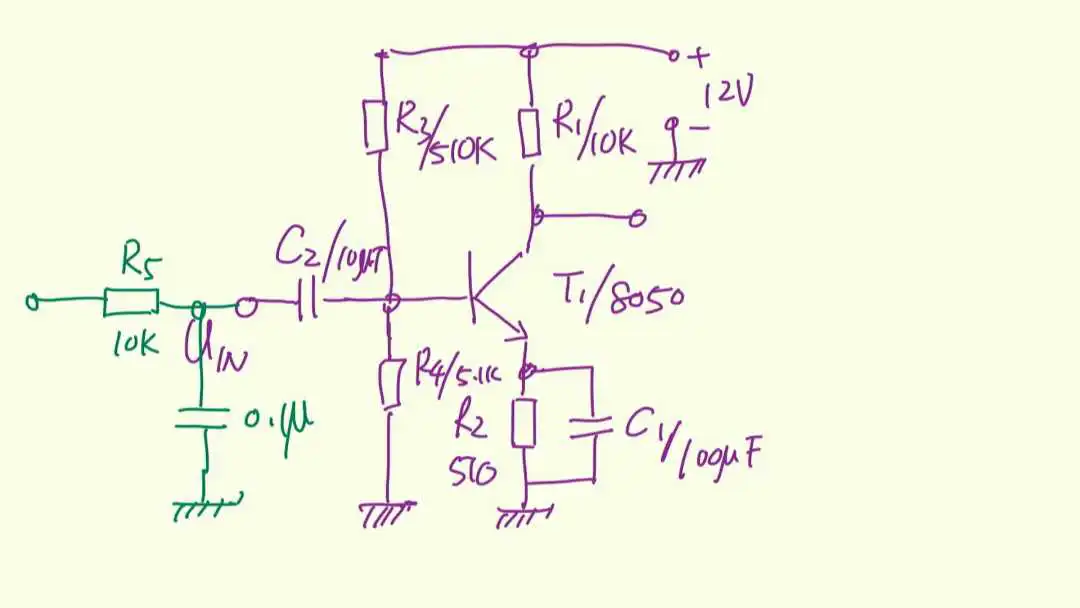

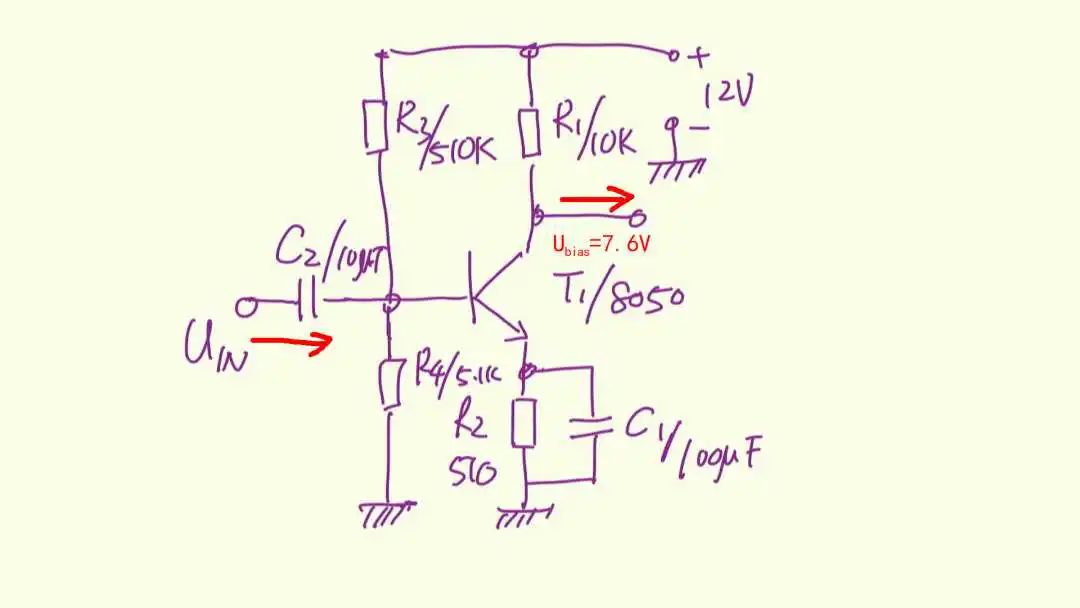

  这是简单的测试电路，通过C2将DG1062的信号引入电路。测试 NPN三级管集电极上的放大信号。电路工作电源为12V，三极管集电极的工作点偏置电压约为 7.6V。

  下面，在这个电路的基础上，增加前面的RC低通滤波电路。可以将输入信号中的高频信号滤除。由此判定，T1集电极信号中的尖脉冲信号是由信号源输出的，而不是由这个电路产生的。另外，还可以将电容更换成一个小的分压电路，提高DG1062的输出信号，查看一下是否DG1062中的尖脉冲信号只是在输出小信号的情况下存在，而在输出大信号情况下不存在。

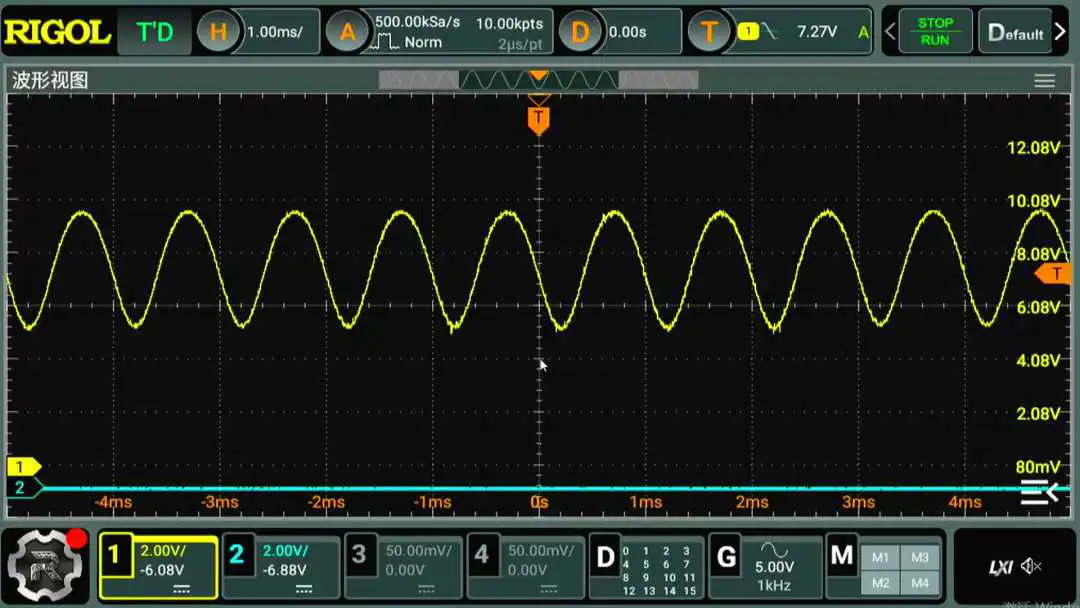

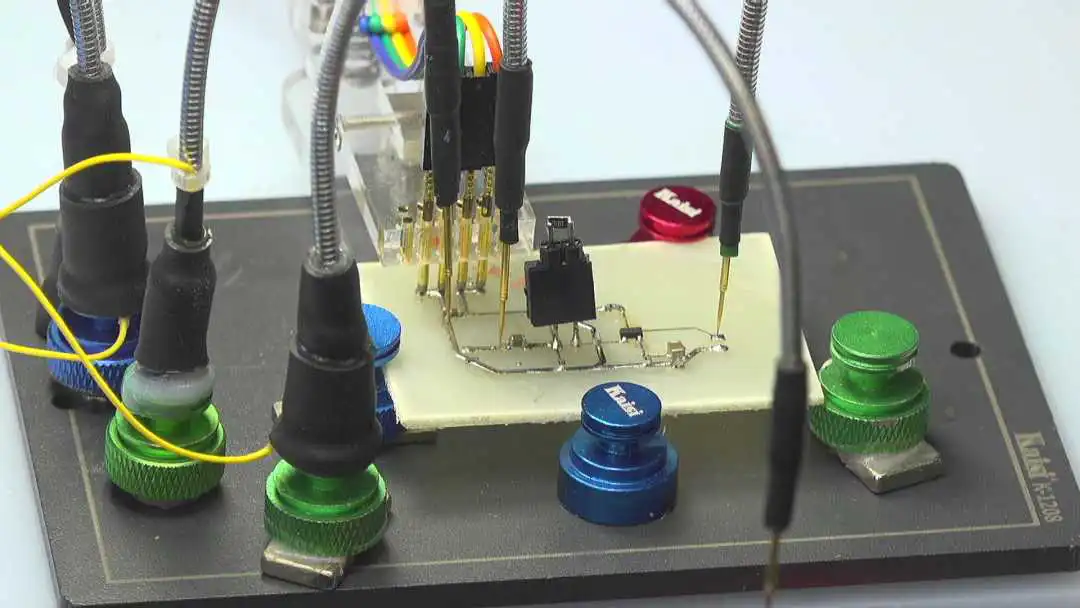

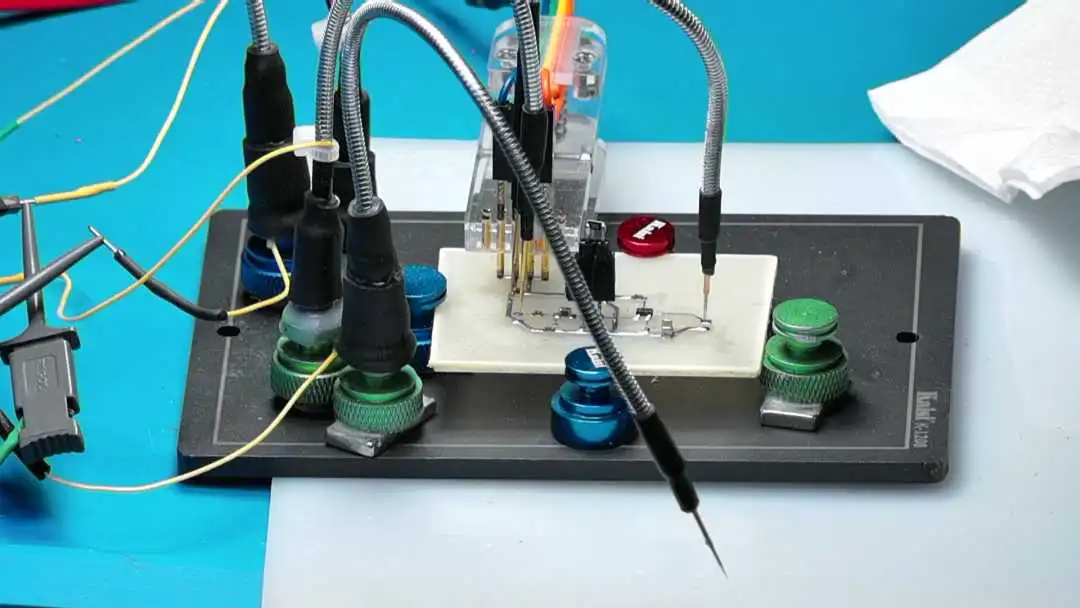

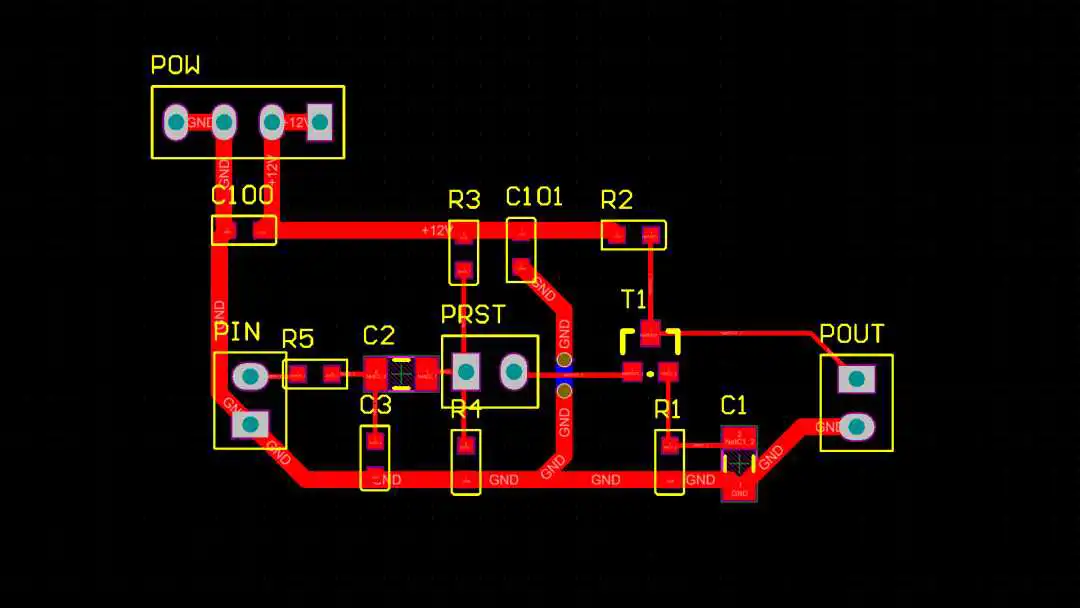

  重新制作电路，增加了前面的RC滤波电路。电阻去10k欧姆，电容去 0.01微法。其他的器件都是从上一个电路板拆卸下来。重新测量电路的信号放大情况，可以看到输出信号中不存在往下的尖脉冲。由此应该可以说明，前面出现的尖脉冲信号，的确是由 DG1062的输出信号产生的。是否可以说明，这款DG1062信号源存在着一些本身的缺陷。这个问题，之前测量过程中出现过，只是现在验证了这个情况是信号源本身的问题。

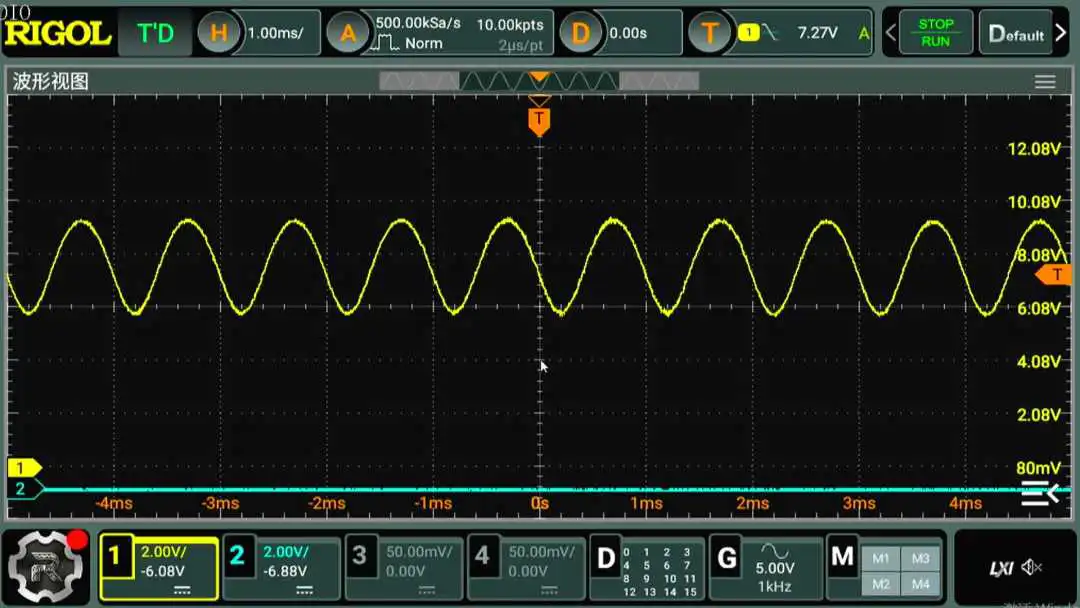

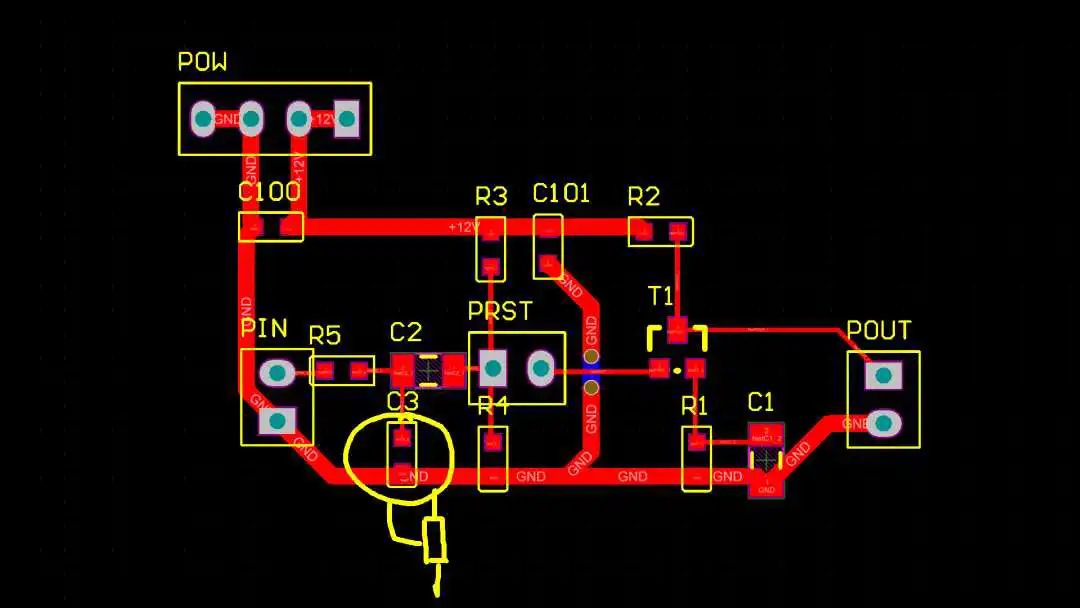

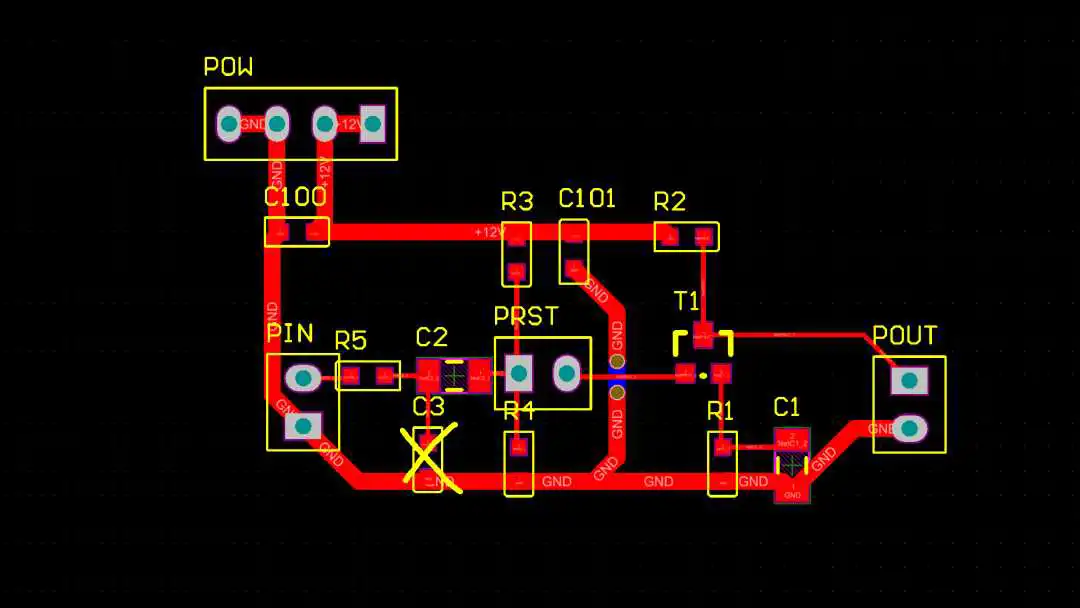

  下面，将电容替换成一个电阻，组织为 1k欧姆，可以看到三极管此时输出信号减少了大约 11倍，不过神奇的是，此时信号中并没有包含有尖脉冲噪声。如果跳过输入电阻，噪声依然存在。这是将信号源的信号幅度增加了10倍，可以看到输出并没有噪声。将输入电阻跳过，输出信号非常大，放大信号产生了失真，但是其中依然能够看到对应的噪声是存在的。这些现象说明，DG1062输出的噪声似乎与现在电路存在关系。下面将C3对应的下拉电阻去掉，此时，三极管输出依然没有噪声。这就非常奇怪了。好像说明，这个输出噪声似乎还是与电路是有关系的，并不仅仅是由信号源所产生的。

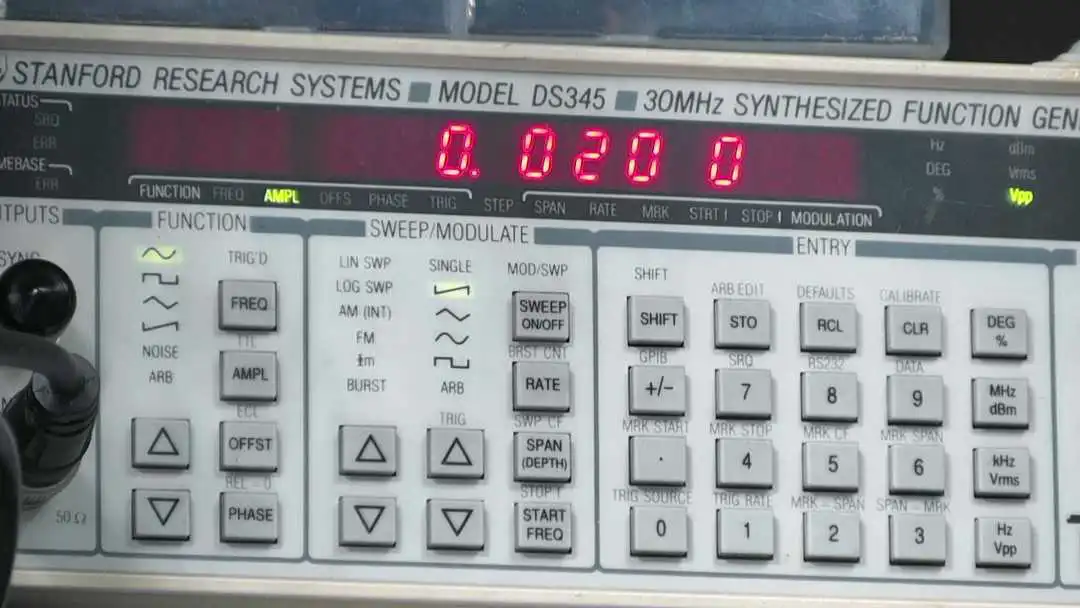

  为了解决这个问题，下面更换一个新的信号源。使用这台DS345产生 20mV，1kHz 的正弦波。同样，将信号直接耦合接入三极管的基极。可以看到三极管输出仍然噪声很大。由此，说明噪声的产生的确与放大电路有关系。

  将信号输入串联10k电阻，三极管中的噪声也消失了。这就很有意思了，这个噪声的产生，似乎不是由外部信号源产生的了。那么问题来了。这个噪声是怎么产生的呢？ 为什么在输入信号线上串联一个 10k欧姆的电阻，三极管输出信号中的噪声消失了呢？

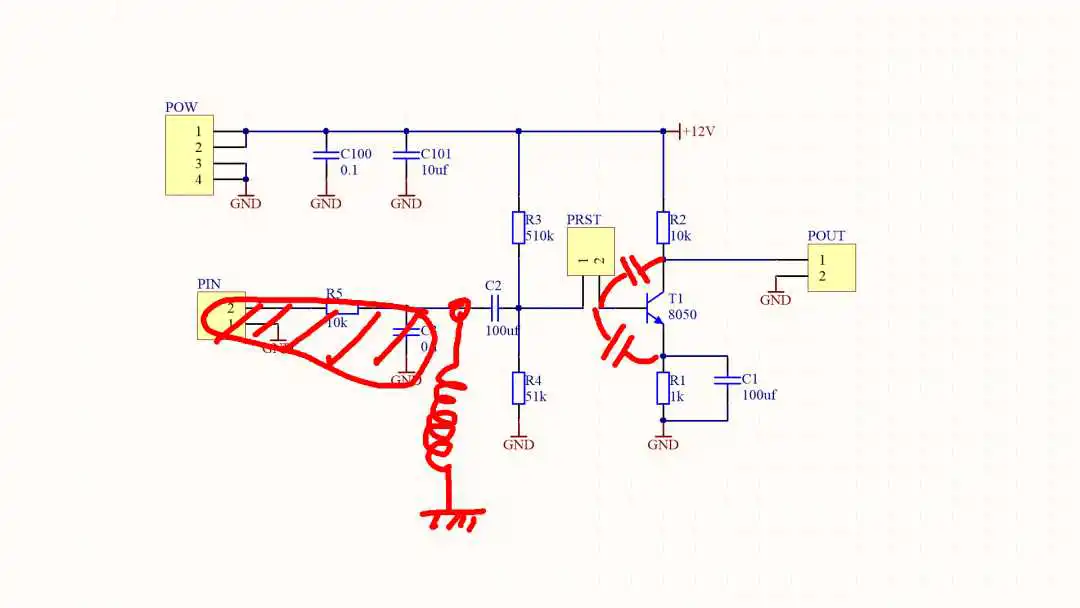

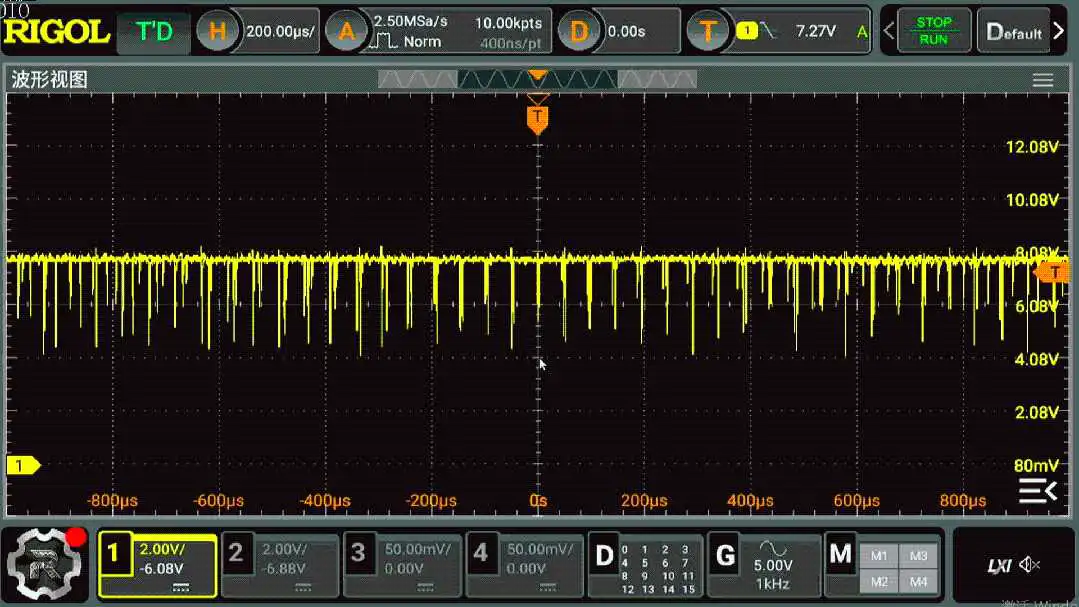

  到此为止，心头猛地一震我大概猜到了这个噪声的来源了。记得在之前的确看过这方面的介绍。也就是如果对于三极管放大电路，如果外部信号源通过比较长的引线接入，这个电缆就会对应一个电感，与三极管的分布电容产生寄生震荡。前面我们看到的噪声信号，现在看来应该是电路本身的震荡所致。将外部信号源关闭之后，仅仅保留连接屏蔽线，可以看到此时三极管集电极仍然会有噪声。如果将输入信号源串联一个电阻，这样，电感所对应的品质因子就会大大降低，从而就会消除三极管的寄生震荡。

  本文 原本是打算测试信号源DG1062中的噪声，谁知道，后来发现放大电路中的噪声是由信号线对应的电感引起的。如果外部的信号源的引线比较长，需要在接口处使用 阻容滤波接口电路，防止电缆对应的感抗，在输入三极管上产生震荡信号。好吧。至此，对于这个现象终于得到了解释了。不知道大家之前是否碰到过类似的情况？
