前面讲到的Buck、Boost都是不隔离的结构，不隔离的话对人体的危害是比较大的，下面我们讲述一种比较简单的隔离拓扑结构—反激变换器，反激变换器一般用在100w以内，再大功率大也是可以做的，但是再大功率的话体积会很大，成本上也没什么优势了。反激变换器有传统的硬开关模式，QR准谐振反激变换器。根据反馈位置的不一样也有原边反馈和副边反馈反激变换器。这些结构后面会一一介绍，每个结构会讲一个具体的实例来分析。

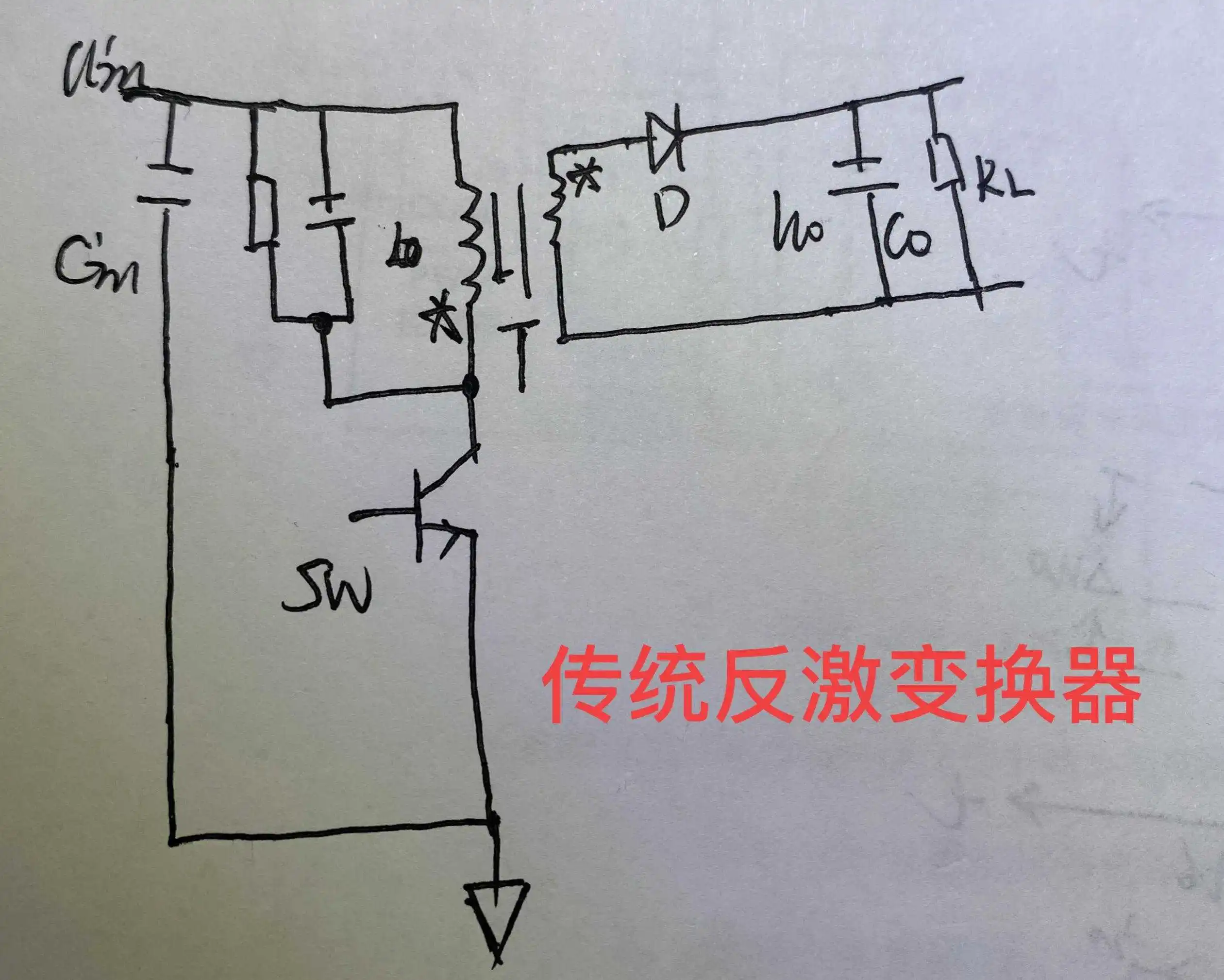

传统反激变换器拓扑结构
反激变换器的工作原理：
1、开关管导通时，变压器原边励磁电感开始储存能量，电感电压上正下负，电感电流逐渐增大，由于变压器原边绕组上正下负，副边绕组是上负下正，所以二极管D是处于截止状态，此时输出负载是有输出电解供电。开通时的等效电路图如下

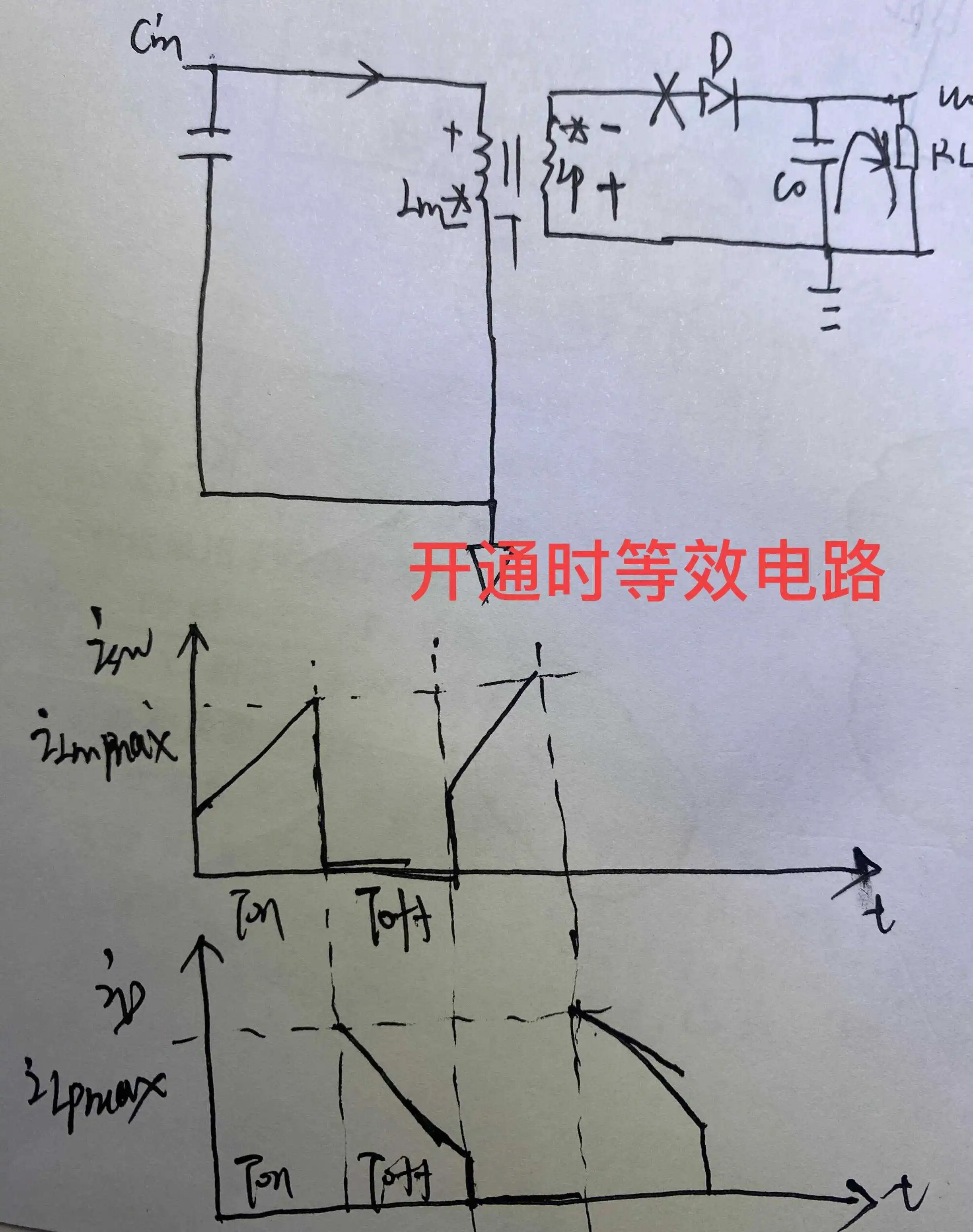

反激变换器开关管开通时等效电路及原副边电流波形
2、开关管关断时，电感开始向副边传递能量，原边绕组电压为上负下正，副边绕组电压为上正下负，副边二极管导通开始续流，给输出电解充电和负载RL供电，同时漏感能量经过RCD吸收电路释放掉，等效电路图如下
开关管关断时等效电路
反激变换器输入和输出关系：
以原边Lm电压看，根据伏秒平衡Uin*Ton=Uoff*Toff Uoff为关断时副边反射到原边的电压，即nUo。忽略输出二极管压降，
则反激变换器输入输出关系为Uo=Uin*D/n（1-D），有上可知D/n*（1-D）>1为升压变换器、 反之为降压变换器。
