扬声器的电路图（扬声器的电路图解）



LM1875为单片30W集成功率放大电路。它的主要特性：最大输出功率为30W（8欧），开环增益90dB，总谐波失真0，02%，功率带宽为70kHz，最大电流容量3A，供电电压范围为15-20V。

（1）稳定性。闭环增益在10dB或稍大于10dB使用时，电路工作最稳定。和其它大电流放大器件一样，当因布线不当造成输出与输入之间产生耦台时，会出现自激。可在3脚、5脚与地之间加入0.1uF的退耦电容。

电路的输出可直接与扬声器连接（不安全）也可通过电容与扬声器耦台。并在输出与地之间加入平衡网络，用1欧电阻与0.22v.F电容串联。

（2）保护：正常应用时，工作电流限制在4A左右，当输出管加上高电压时，则降低最大电流，以确保安全。

LM1875在驱动非线性的电抗性负载时，例如装有保护继电器的扬声器时，由于电感反动势的作用，可能使负载上的电压摆幅超过电源电压，导致晶体管损坏，一般电路常用反向电压泄放二极管以保安全，这就是所谓的SOA保护。LM1875内装有SOA保护电路，确保电路安全。

（3）过热保护。LM1875内部设有先进的过热保护电路，当管芯温度达到170℃时，电路自动停止工作。当温度降至145℃时，又重新工作。此后若温度再度上升时，只要升到150℃时，即停止工作。这样即使在持续故障下也能保证过热保护的可靠性。

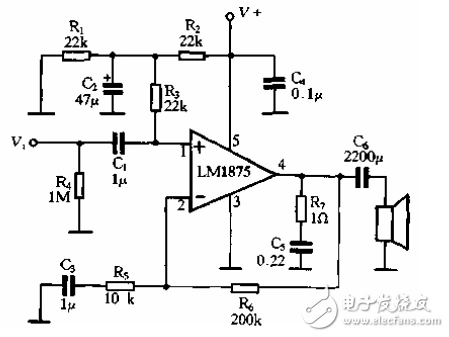

下图是单电源供电电路图：

TDA2040是单片集成音频放大器，AB类模式运行。该集成电路还内置电路短路保护和热关机和更多的可以从单电源操作过于。该放大器可提供12瓦到8欧姆扬声器。

电路中的IC是有线，以经营从汽车12V线。电容C7是输入直流去耦电容和R4提供反馈。网络由电阻R5和电容C5提供高频率稳定度和防止振荡的机会。电容C6夫妇的IC输出到扬声器。C2和C1是电源滤波器。

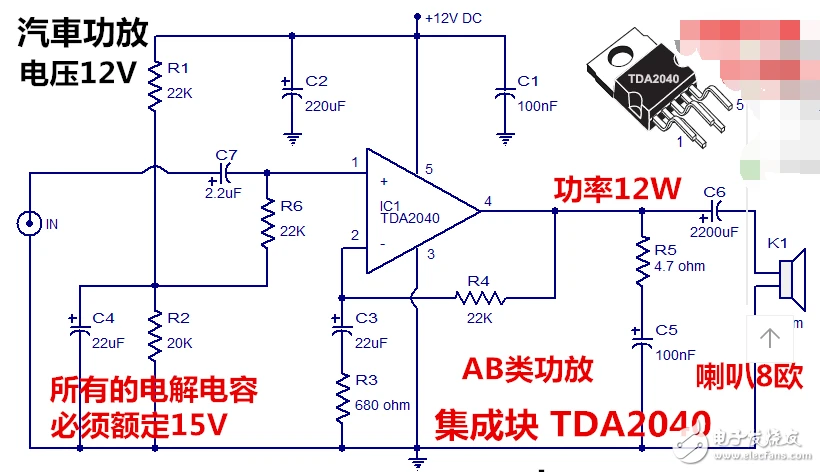

车音响电路采用TDA2040的电路图

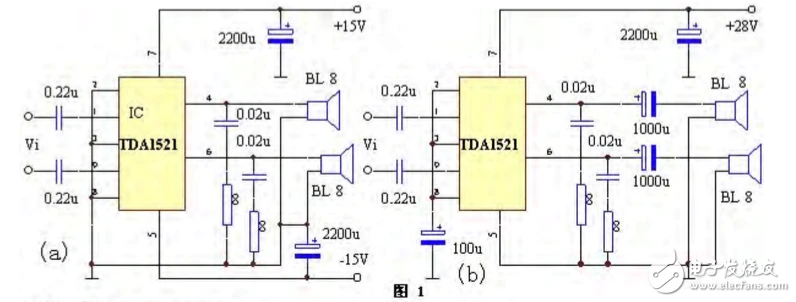

TDA1521A制作功放电路，具有外围元件少，不用调试，一装就响的特点。适合自制，用于随身听功率接续，或用于改造低档电脑有源音箱。TDA1521A采用九脚单列直插式塑料封装，具有输出功率大、两声道增益差小、开关机扬声器无冲击声及可靠的过热过载短路保护等特点。TDA1521A既可用正负电源供电，也可用单电源供电，电路原理分别见图1（a）、（b）。双电源供电时，可省去两个音频输出电容，高低音音质更佳。单电源供电时，电源滤波电容应尽量靠近集成电路的电源端，以避免电路内部自激。制作时一定要给集成块装上散热片才能通电试音，否则容易损坏集成块。散热板不能小于200&TImes;100&TImes;2mm3。

　　TDA2030A为单声道功放集成电路如下。

           555定时器的功能主要由两个比较器决定。两个比较器的输出电压控制RS触发器和放电管的状态。在电源与地之间加上电压，当5脚悬空时，则电压比较器C1的同相输入端的电压为2VCC/3，C2的反相输入端的电压为VCC/3。若触发输入端 TR 的电压小于VCC /3，则比较器 C2 的输出为 0，可使 RS 触发器置 1，使输出端 OUT=1。如果阈值输入端 TH 的电压大于 2VCC/3，同时 TR 端的电压大于VCC /3，则 C1 的输出为 0，C2 的输出为 1，可将 RS 触发器置 0，使输出为低电平。

在单稳态工作模式下，555定时器作为单次触发脉冲发生器工作。当触发输入电压降至VCC的1/3时开始输出脉冲。输出的脉宽取决于由定时电阻与电容组成的RC网络的时间常数。当电容电压升至VCC的2/3时输出脉冲停止。根据实际需要可通过改变RC网络的时间常数来调节脉宽。

输出脉宽t，即电容电压充至VCC的2/3所需要的时间由下式给出：

虽然一般认为当电容电压充至VCC的2/3时电容通过OC门瞬间放电，但是实际上放电完毕仍需要一段时间，这一段时间被称为“弛豫时间”。在实际应用中，触发源的周期必须要大于弛豫时间与脉宽之和（实际上在工程应用中是远大于）。

双稳态工作模式下的555芯片类似基本RS触发器。在这一模式下，触发引脚（引脚2）和复位引脚（引脚4）通过上拉电阻接至高电平，阈值引脚（引脚6）被直接接地，控制引脚（引脚5）通过小电容（0.01到0.1μF）接地，放电引脚（引脚7）浮空。所以当引脚2输入高电压时输出置位，当引脚4接地时输出复位。

无稳态工作模式下555定时器可输出连续的特定频率的方波。电阻R1接在VCC与放电引脚（引脚7）之间，另一个电阻（R2）接在引脚7与触发引脚（引脚2）之间，引脚2与阈值引脚（引脚6）短接。工作时电容通过R1与R2充电至2/3VCC，然后输出电压翻转，电容通过R2放电至1/3VCC，之后电容重新充电，输出电压再次翻转。

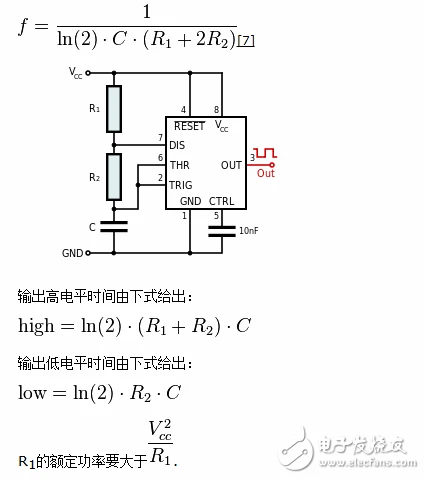

无稳态模式下555定时器输出波形的频率由R1、R2与C决定：

对于双极型555而言，若使用很小的R1会造成OC门在放电时达到饱和，使输出波形的低电平时间远大于上面计算的结果。

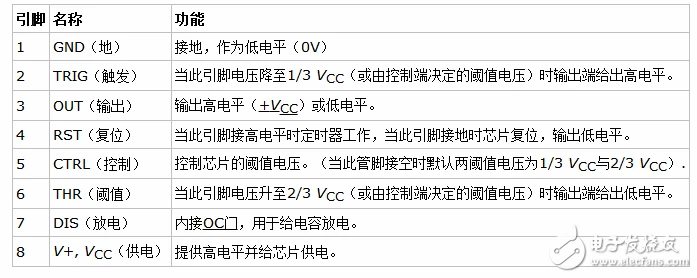

CB555定时器的工作原理可列表说明：

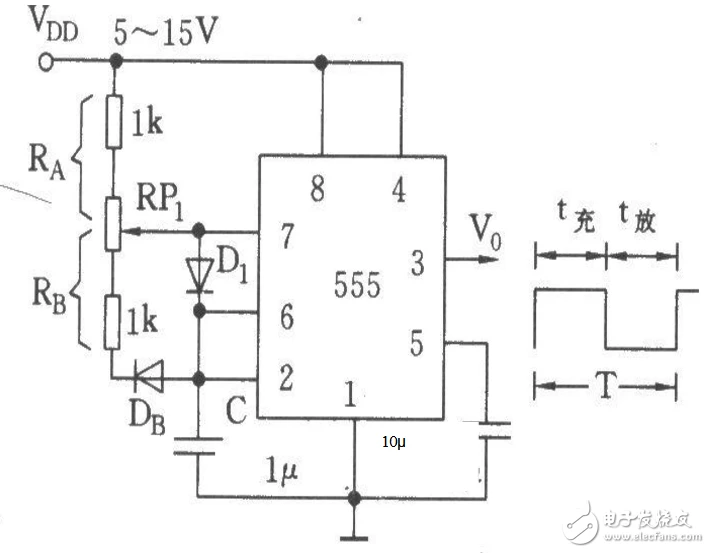

空比可调的方波信号发生器电路图

图  利用CB555定时器设计方波电路原理图

占空比可调的方波信号发生器分析如图2所示，电路只要一加上电压VDD，振荡器便起振。刚通电时，由于C上的电压不能突变，即2脚电位的起始电平为低电位，使555置位，3脚呈高电平。C通过AR、D1对其充电，充电时间CRtA7.0?充。压充到阈值电平2/3VDD时，555复位，3脚转呈低电平，此时C通过Dl、RB、555内部的放电管放电，放电时间CRtB7.0?放。则振荡周期为放充ttT。

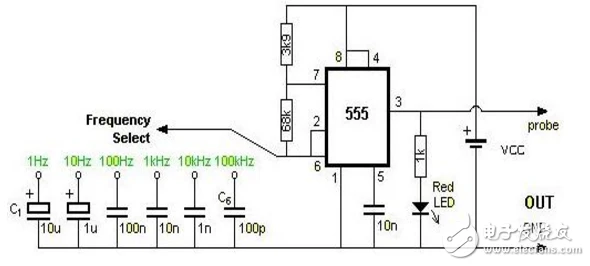

这是一个无线电信号线路和电视的最有用的方波发生器项目。方波是最适合用于测试信号的中频（IF）地带，将通过中频变压器没有任何衰减，不管是什么电路的调谐频率。555TImer是配置非稳态运行，这意味着它将触发本身作为一个多谐振荡器自由运行。计时元件电阻R1，R2和电容器（C1-6）在此图中显示的值，产生的六个频率1Hz的，10HZ，100HZ，1KHZ，如果你想产生一个可变频率10kHz到100kHz您可以用一个100K的迷你系列10K电阻微调电位连接，68K电阻。这方波振荡器的电子项目，可提供5至18伏直流输出电压从电源供电，但通常建议使用9伏直流电源。
