华为模拟器路由器接口配置ip地址（华为模拟器路由器网关怎么配）



第五天

2022年4月16日 18:55

私有地址:优点:免费，缺点:以私有地址作为源地址或者目的地址,数据包无法在互联网直接传递

10.0.0.0------10.255.255.255

172.16.0.0----172.31.255.255

192.168.0.0---192.168.255.255

公网地址:优点:以公网地址为源地址或者目的地址的数据包可以在互联网直接传递， 缺点:收费

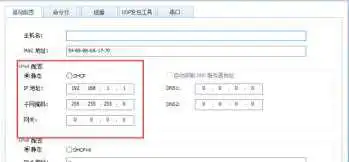

企业、家庭用户的公网地址获取方式:固定IP，拨号的方式自动获取

-----------------------------------------------------------------------------------------------------------

每个单播IP=网段(网络号)+主机位----------网段相当于的班级编号，主机位相当于学员编号

同一个网段的设备能够直接通信

不同网段的设备要借助于网关转发数据包

路由器主要用来连接不同网段,两个不同的接口不允许配置相同网段IP

掩码用来区分网段和主机位

设备的IP是192.168.100.1------------------ ..0.00000001

255.255.255.0------------------ ...00000000

该设备所在网段是 : ..0.00000000

192 . 168 . 100 . 0

相应的网段能够容纳的主机数量(同一个网段的设备数量):掩码当中出现了8个0,数量N=2^8-2( 网段192. 168. 100.0,广播192.168.100.255)

-------------------------------------------------------------------------------------------

路由器工作在网络层,能够依据路由表转发数据包-----dis ip routing-table . 当路由器收到数据包， 路由器会在路由表中查找目的地址对应的网段,查找成功 转发数据包，查找失败丢包。 (PC如果无法ping通目的设备，排错的第一个命令dis ip routing-table)

----------------------------------------------------------------------------

路由表的构建方式

一、给接口配置IP地址，并且接口处于up up状态---构建了直连路由条目

[R1]dis ip routing-table

Destination/Mask Proto Pre Cost Flags NextHop Interface

Proto ------路由条目的产生方式(Direct ----直连)

Error: The specified address conflicts with another address.-----分配的地址和其他地址冲突(说明已经出现在了其他的接口上) dis ip inter brief

Error: The address already exists.------地址已经配置完成

dis this ----查看当前视图下的配置

-----------------------------------

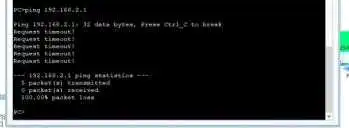

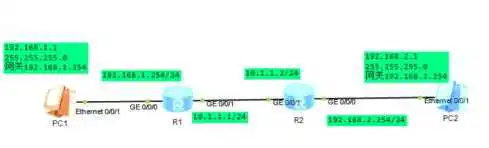

1 、PC1---->命令行当中输入了ping 192.168.2.1------>目标IP地址为192.168.2.1 ，源IP地址为192.168.1.1 PC发现目标IP和自己不在同一个网段，需要交给网关转发数据包------>数据包就丢给了路由器R1

2、R1收到了数据包，需要在路由表中查找目标IP地址(192.168.2.1)所在的网段,查找失败， 丢包。

192.168.2.0/24的路由对于R1而言， 称为非直连路由

需要工程师利用静态路由技术在路由器R1上手工添加路由条目

静态路由的总体格式

ip route-static 目的网段 掩码 下一跳地址

R1

系统视图:ip route-static 192.168.2.0 24 10.1.1.2

dis ip routing-table

Direct

192.168.1.0/24

192.168.1.254/32

192 168 2 0/24

GigabitEthernet0/0/0

GigabitEthernet0/0/0

GigabitEthernet0/0/1

D 192.168.1.254

D 127.0.0.1

RD 10.1.1.2

0

0

60

0

0

0

Direct

Static

. . .

3 、R1已经创建了相应的静态，数据包能够发送给R2 ，R2可以将路由利用直连路由192. 168.2.0/24发送给PC2----->PC2需要回包 原本数据包当中源、目的IP需要对调(源IP成为了192.168.2.1,目标IP变为了192.168.1.1)

4 、R2收到了目标IP为192.168.1.1 的数据包，查找路由表，查找192.168.1.0/24失败了，丢包 需要工程师利用静态路由技术在路由器R2上手工添加路由条目

ip route-static 192.168.1.0 24 10.1.1.1

192 168 1 0/24 Static 60 0 RD 10.1.1.1 GigabitEthernet0/0/1

. . .

192.168.2.0/24 Direct 0 0 D 192.168.2.254 GigabitEthernet0/0/0

-------------------------------------------------------------

工程师通常在出口的路由器会添加一条缺省路由(默认路由器)-----替代路由表中没有的所有条目(Internet路由条目) ip route-static 0.0.0.0 0 下一跳地址------dis ip routing-table --------0.0.0.0/0

----------------------------

PC---命令行当中route print ----查看PC的路由表
