在上一篇博文中，我们对Detect-and-Track论文源码中模型构建部分进行了代码梳理，此篇博文我们对其采用的主干网络ResNet18进行详细分析。

目录

一、ResNet简单回顾

二、3D Mask R-CNN代码实现（/lib/modeling/ResNet3D.py）

三、一些疑问

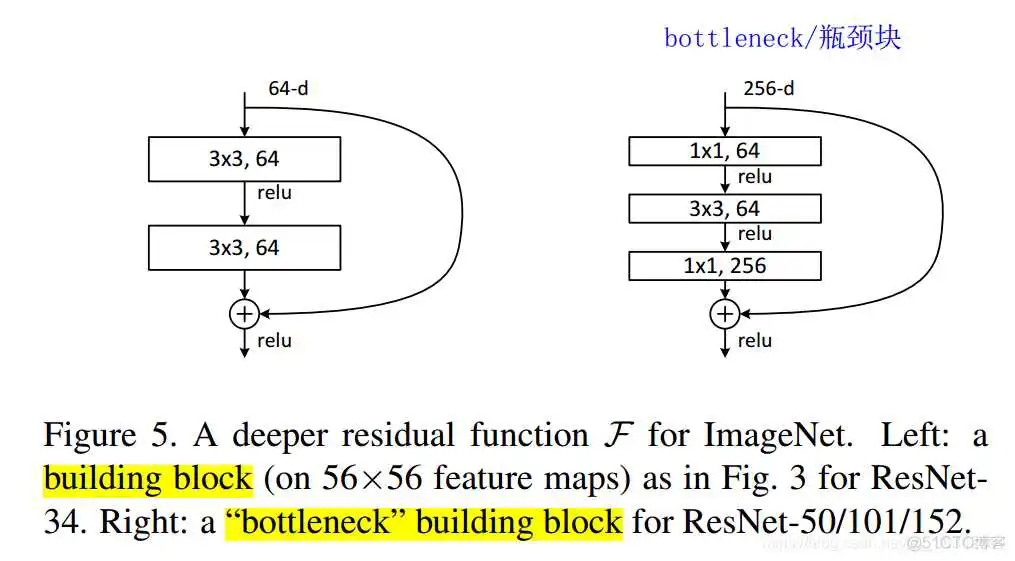

直观来讲，ResNet实现了深层神经网络，就代码应用而言，我们首先要掌握两幅图。首先是ResNet的两种block：building block和“bottleneck” building block：

左侧的block：64通道的feature map经过3*3卷积后，通道依然是64，再通过Relu函数。再进行一次64—>64的3*3卷积。此时加上64个通道的“Shortcut”，再过Relu函数。

右侧的bottleneck：256通道的feature map经过1*1卷积后，通道数变为64（不明白具体操作步骤的建议看此篇博文：【彻底掌握卷积计算】），再过Relu函数。进行64—>64的3*3卷积，过Relu函数。再通过1*1卷积由64通道变为256通道。与Shortcut求和后通过Relu函数。

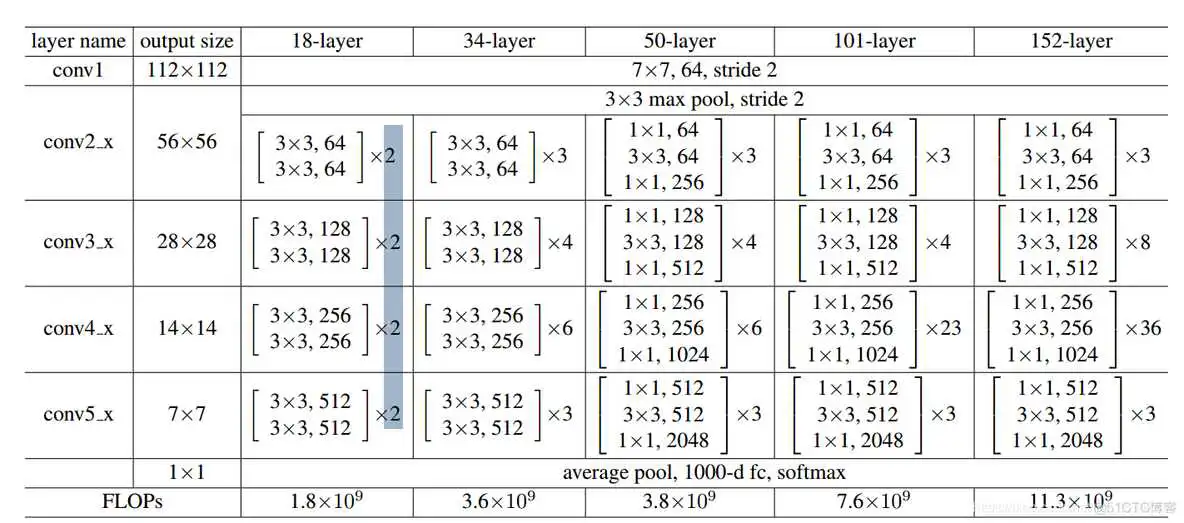

可以看到，bottleneck的通道数发生了：256—64—64—256的变化，其目的是降低网络的参数。掌握了这两个block，我们可以观察ResNet论文中搭出来的几个ImageNet框架：

以18-layer为例：

Conv1：用（7*7，64通道，2步长）对图片进行卷积，得到112*112*64的输出。

Conv2_x：先进行3*3最大池化。其中的x指的是block过程，在这里是2，意思是有两个block过程：Conv2_1和Conv2_2。这两个过程内容相同，进行3*3的64通道卷积。

Conv3_x、Conv4_x、Conv5_x：与第二阶段相同，用简单的buliding bock搭建两阶段网络。可以观察到feature map越来越小，通道数越来越多（特征图越来越厚）。

Fc：经过平均池化后，由全连接层映射到1000维，再由softmax转化为概率，进行分类。

而后三列与前三列相似，不过是将block换为了bottleneck，还增加了bottleneck数量。以50-layer中的Conv2_x为例，其中包含3个bottleneck，每个bottleneck内部都进行了256—64—64—256的通道变化。

最后一行展现了FLOPs（每秒浮点运算次数）。可以发现由于bottleneck的存在，50层和34层的参数相差无几。

代码中，ResNet18里所有的buliding bock被替换为了bottleneck bock，这点与ResNet论文中原结构不同。同时扩展为了3D版本：ResNet3D。

在 1.模型构建梳理 中的build_generic_fast_rcnn_model()第28行，调用了ResNet函数：

现在开始分析ResNet构建过程，首先看ResNet18主体函数：

定位到add_ResNet_convX_body函数，其实这个conv后面的X可以选为4和5，即最后一个阶段conv5可以省去。这里用的conv4。

在第二个阶段停止了梯度传播，至今不知道为什么……。此函数中最重要的就是add_stage函数了，这个函数直接为网络添加bottleneck block。再定位到add_stage函数，此函数用了一个循环来创建block，循环次数是用n来决定的，n都是2。

add_stage 函数创建了每一个Stage，每个Stage里包含了两个block。具体的block是通过add_bottleneck_block()构建的。

此函数使用globals()的方法调用了bottleneck_transformation()函数来构建一个block，然后将block的卷积路径结果与shortcut结果求和。定位到bottleneck_transformation()：

哈哈哈，我们终于找到了最最核心、最最基本的bottleneck核心。通过它自己的注释我们就可以发现：conv 1x1、conv 3x3、conv 1x1这样的基本操作。

当然还有一个shortcut的函数：

至此，3D版本的ResNet18顺藤摸瓜完毕，整个构建过程一环套一环，思路总算清晰了。

1. 为什么要将第二阶段的梯度停掉？

2. 3D卷积部分的张量是怎么样变换的？

欢迎讨论！
