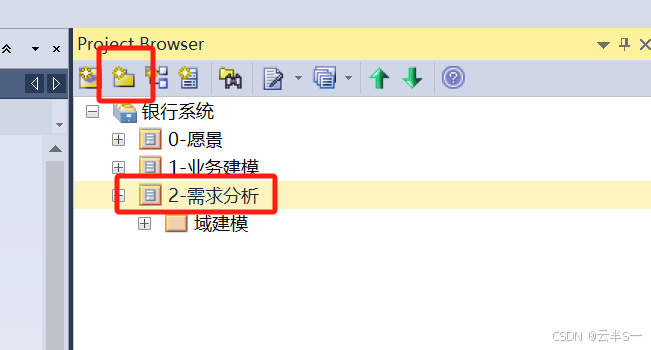

选中项目浏览器中的“2-需求分析”模型包，点击第二个 Add a package 的快 捷按钮，为该模型添加用例建模相关的目录包结构。

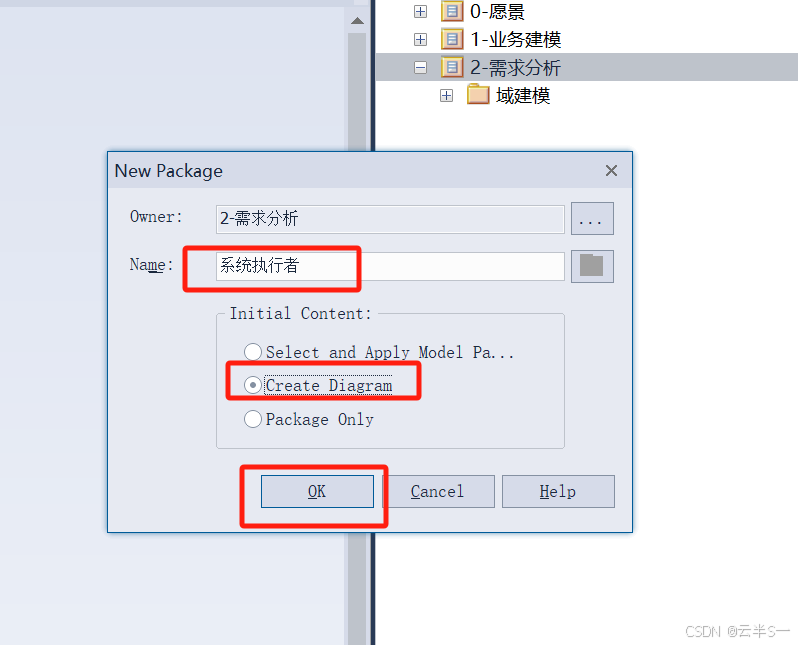

在弹出的对话框中，输入包名称为“系统执行者”，选中“自动添加新图表” 的复选框。

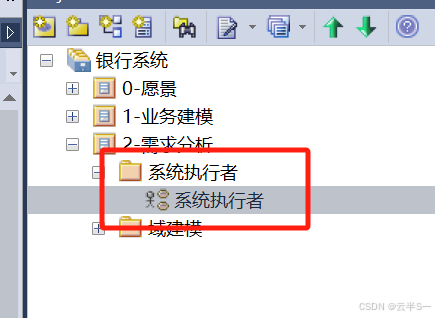

点击“确定”按钮后即可为模型添加“系统执行者”的目录结构。

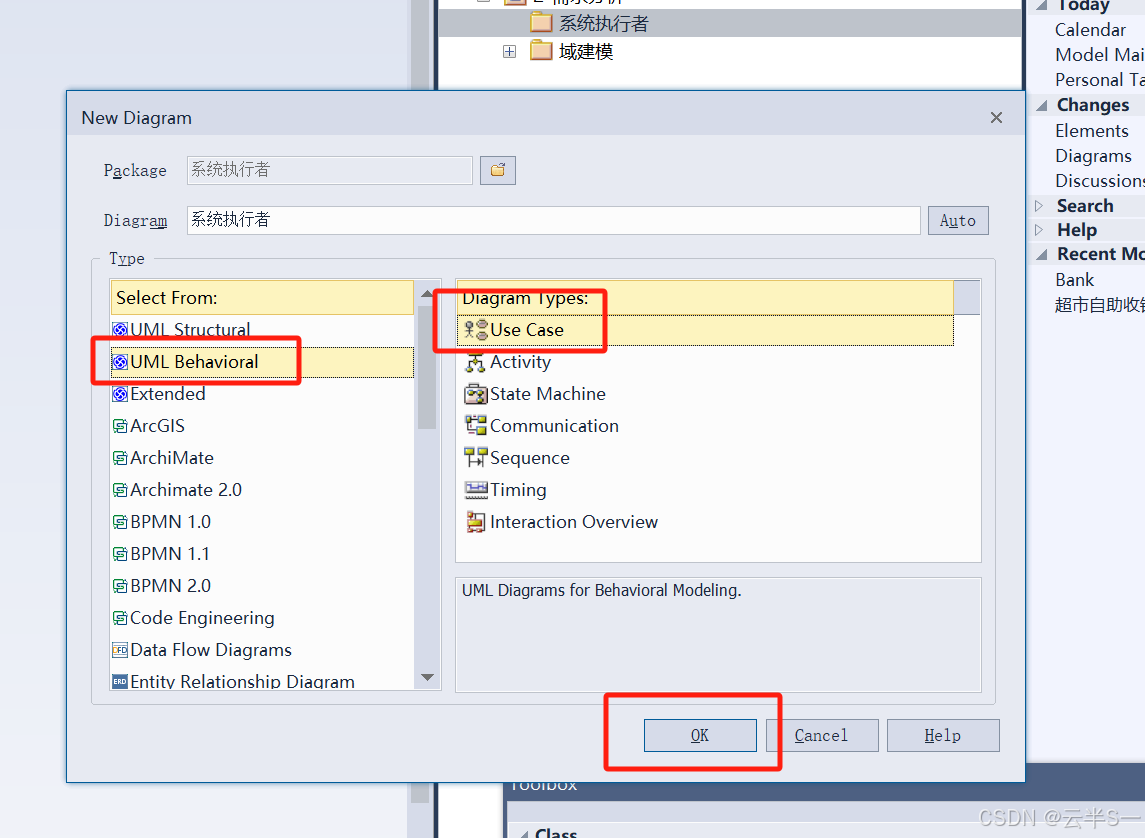

在弹出的添加新图表对话框当中，选择行为类型图表里面的 Use Case 系统用 例图。
双击刚刚添加的“系统执行者”的图表，进入图表编辑区域。

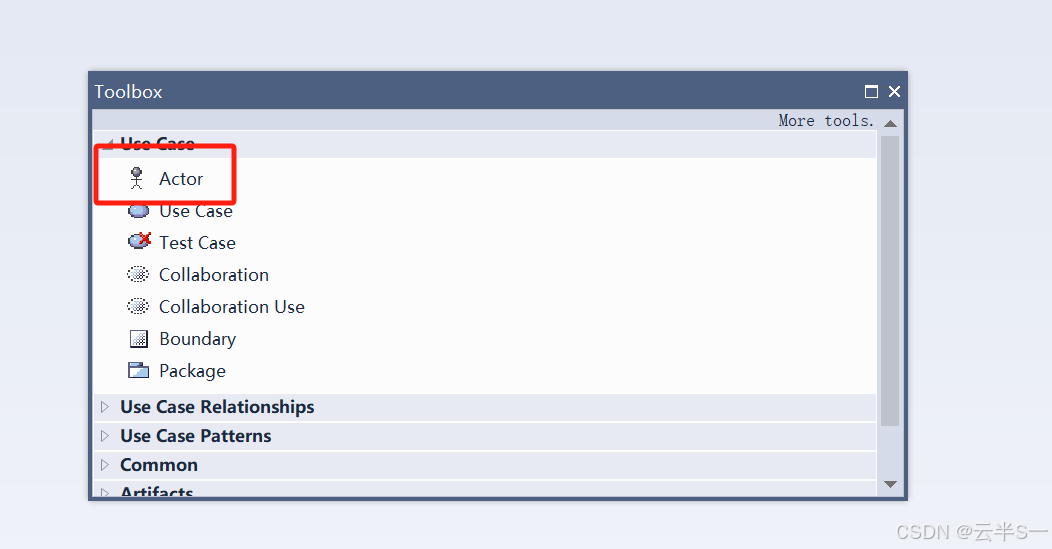

在工具箱当中选择 Actor 工具，拖拽到图表编辑区域

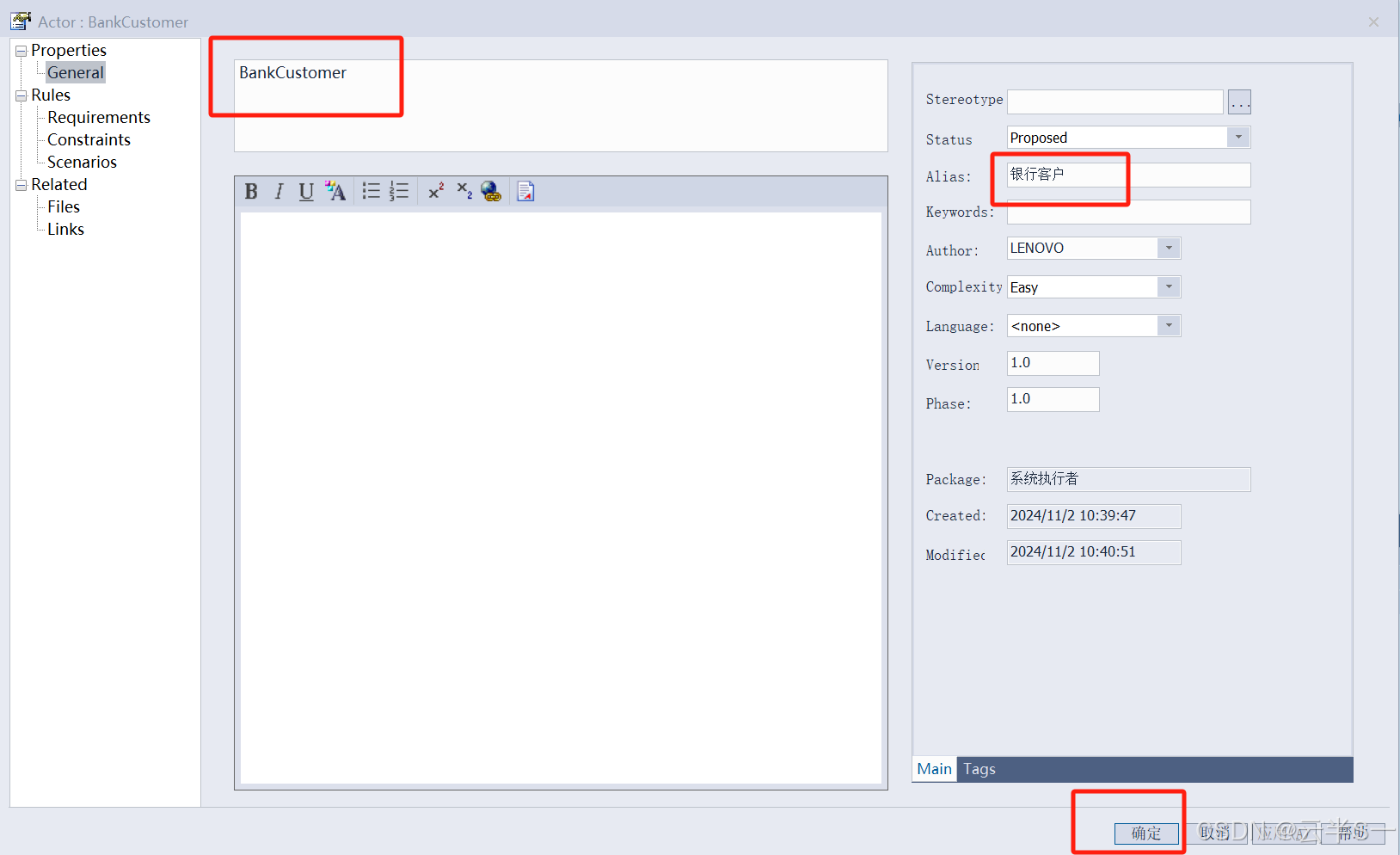

在弹出的 Actor 属性对话框中输入名称为“BankCustomer”，别名为“银行客户”。

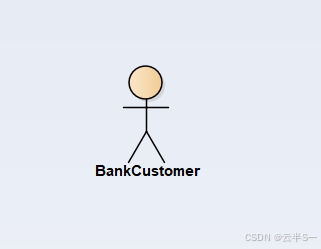

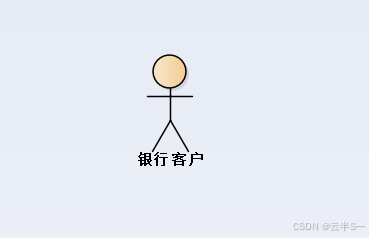

点击确定后即可将“银行客户”的系统执行者维护到图表当中。
修改图表属性使其显示中文名称。

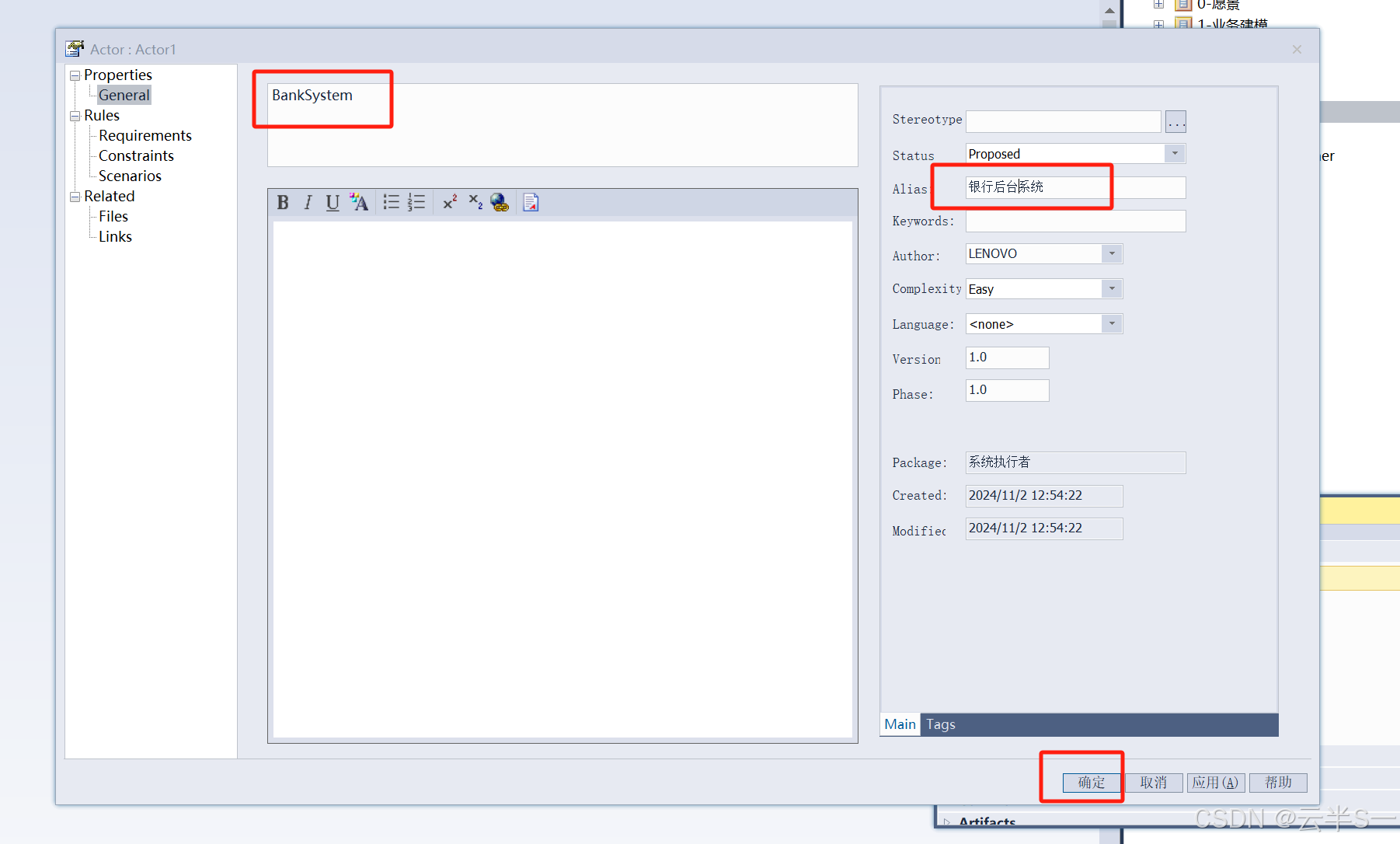

按照上面的方法，将辅助执行者“银行后台系统”也维护到图表当中。

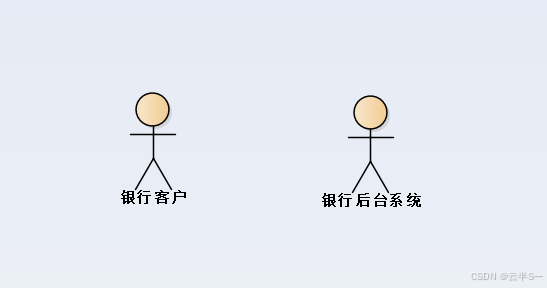

最终结果如下：
在项目浏览器中，再次选中 “2-需求分析”目录包，点击 Add a package 的 快捷工具，建立系统用例目录结构。

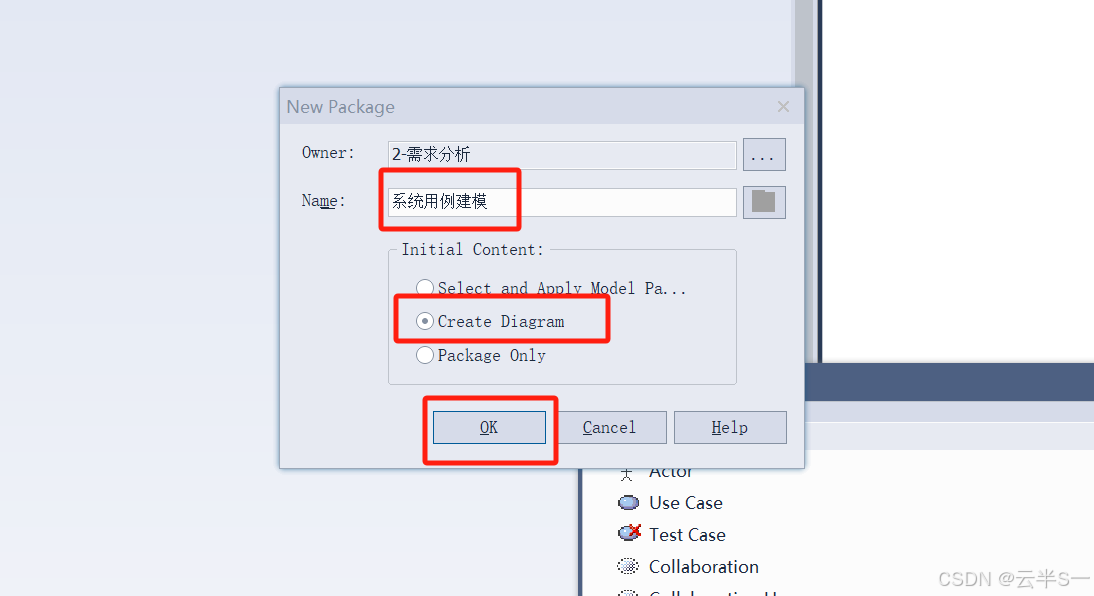

在弹出的“新建模型包”对话框中输入名称为“系统用例建模”，并选中“自动添 加新图表”的复选框。

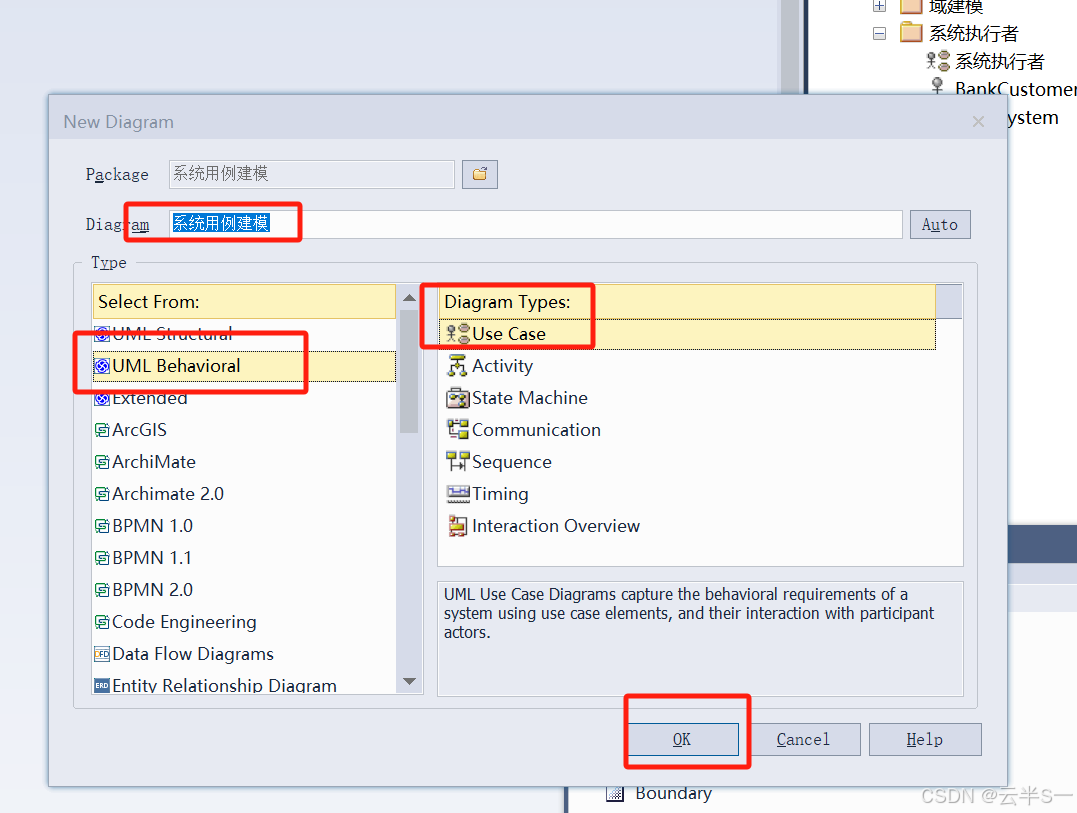

点击“确定”按钮后在弹出的“新建图表”对话框中选择图表类型为“行为 类型”，选择图表为 UseCase 用例图。

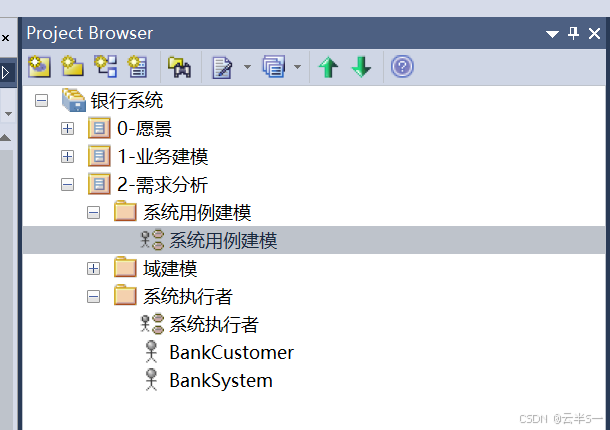

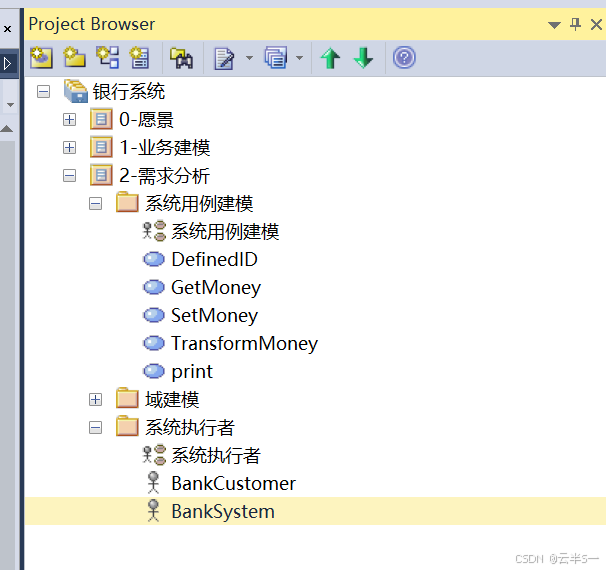

点击“确定”按钮后即可添加“系统用例建模”的图表，最终目录结构如下 图所示：

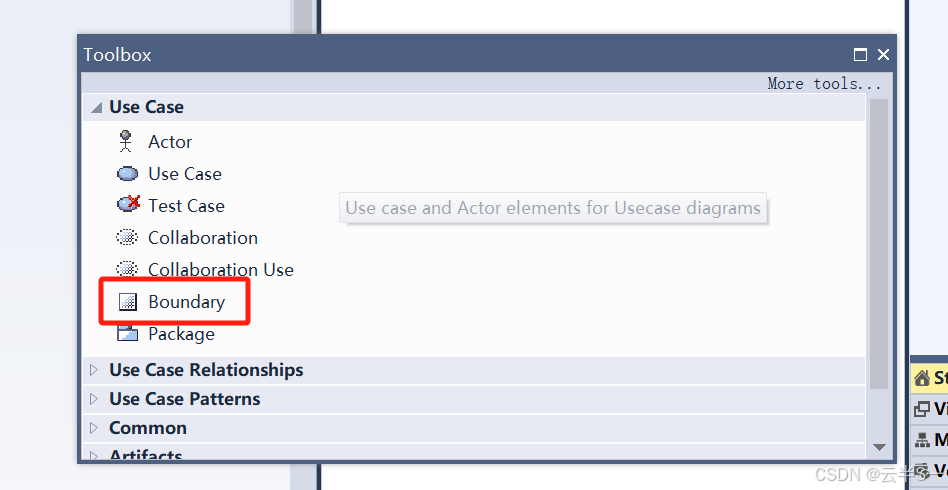

双击刚刚添加的“系统用例建模”图表，进入图表编辑区域，选择 Use Case
工具箱中的“Boundary”工具，放到模型图表当中。

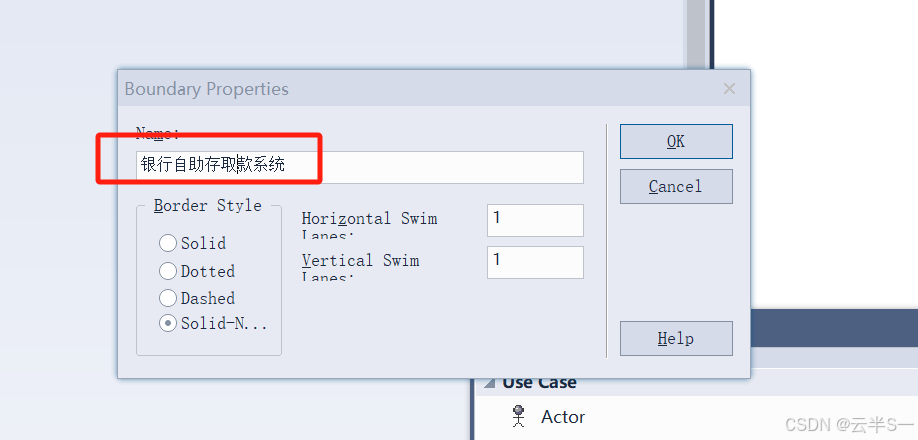

在弹出的类属性对话框当中，维护边界名称为“银行自助存取款系统”。

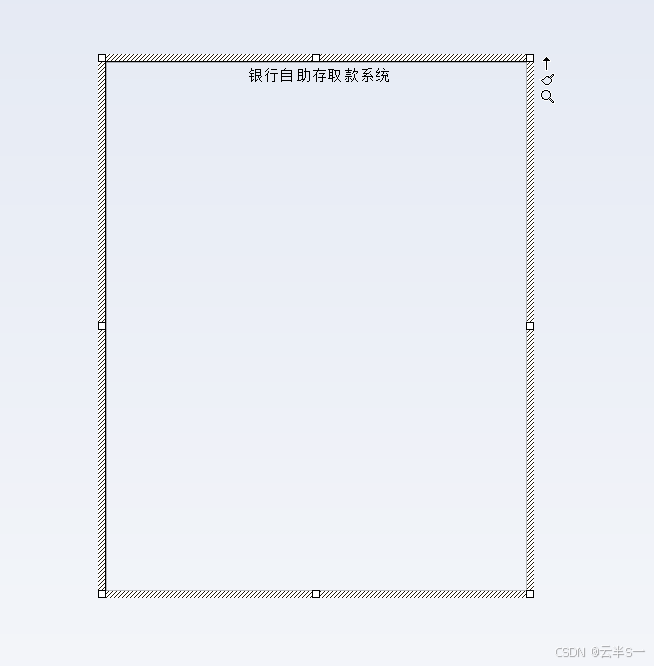

点击“确定”按钮后可以看到用例模型图表编辑区域新增了一个“Boundary” 的对象，如下图所示：
修改图表属性，设置图表显示中文别名。

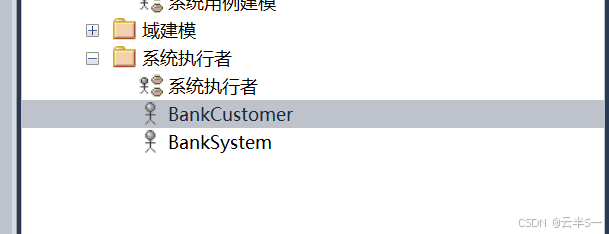

选中项目浏览器中的系统执行者“BankCustomer”，讲其拖拽到系统用例模 型图中。

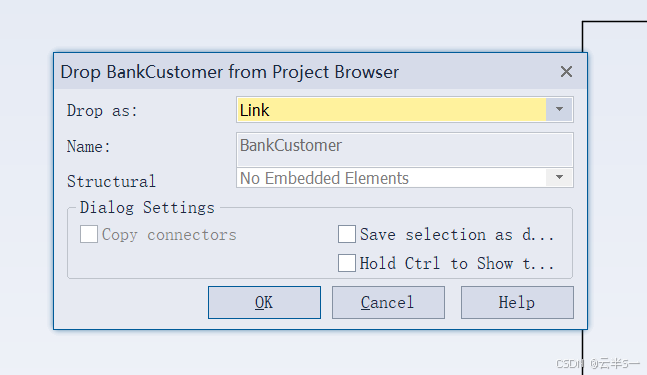

在弹出的粘贴元件对话框中选择“简单作为链接”

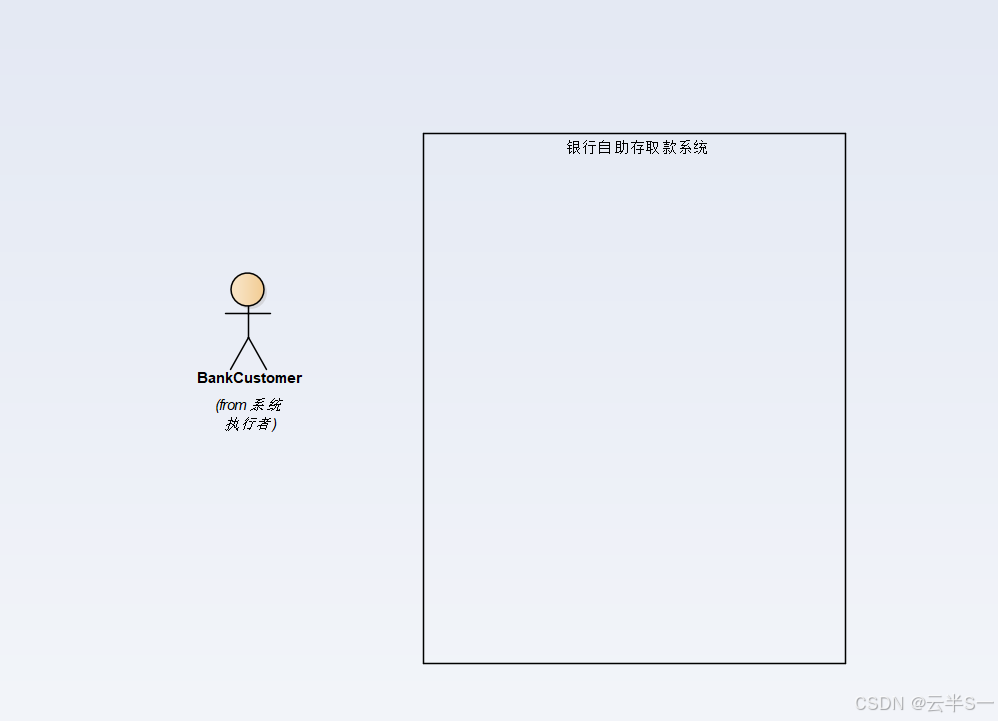

结果如下图所示：
选中系统执行者“银行客户”，点击向上的小箭头，按住鼠标左键不放，链 接到系统边界内部。

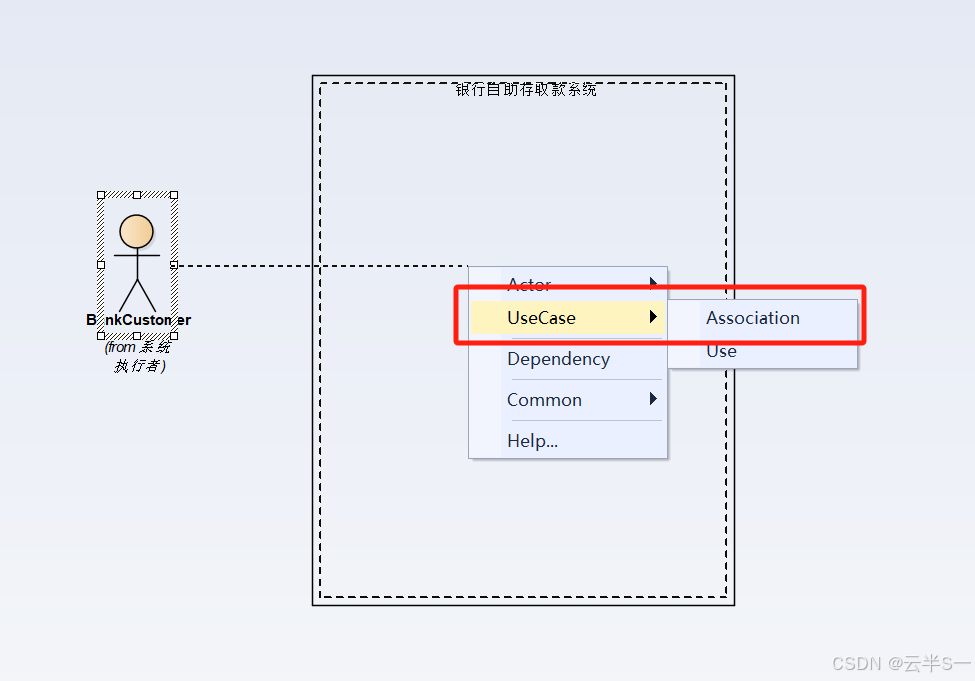

松开左键，在弹出的快捷菜单中选择 UserCase—Association，为其关联一个 系统用例。

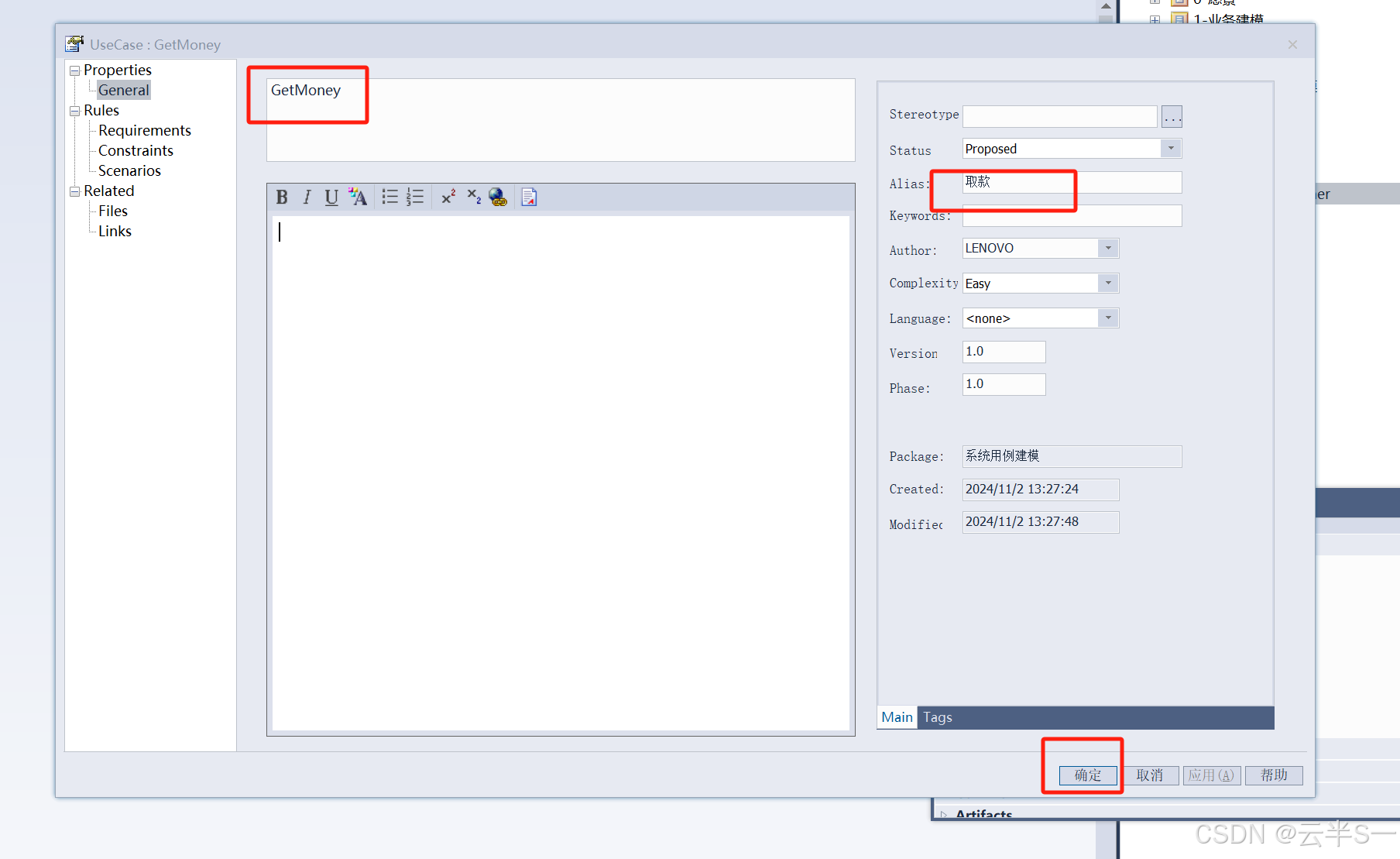

在弹出的属性对话框中输入名称为“GetMoney”，别名为“取款”

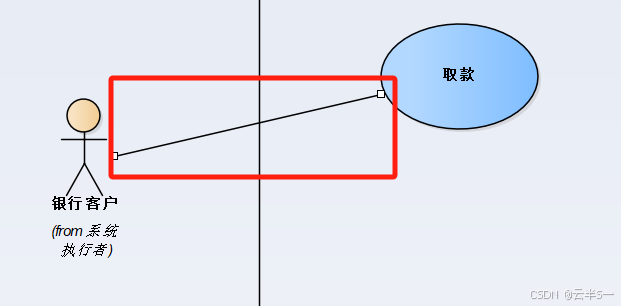

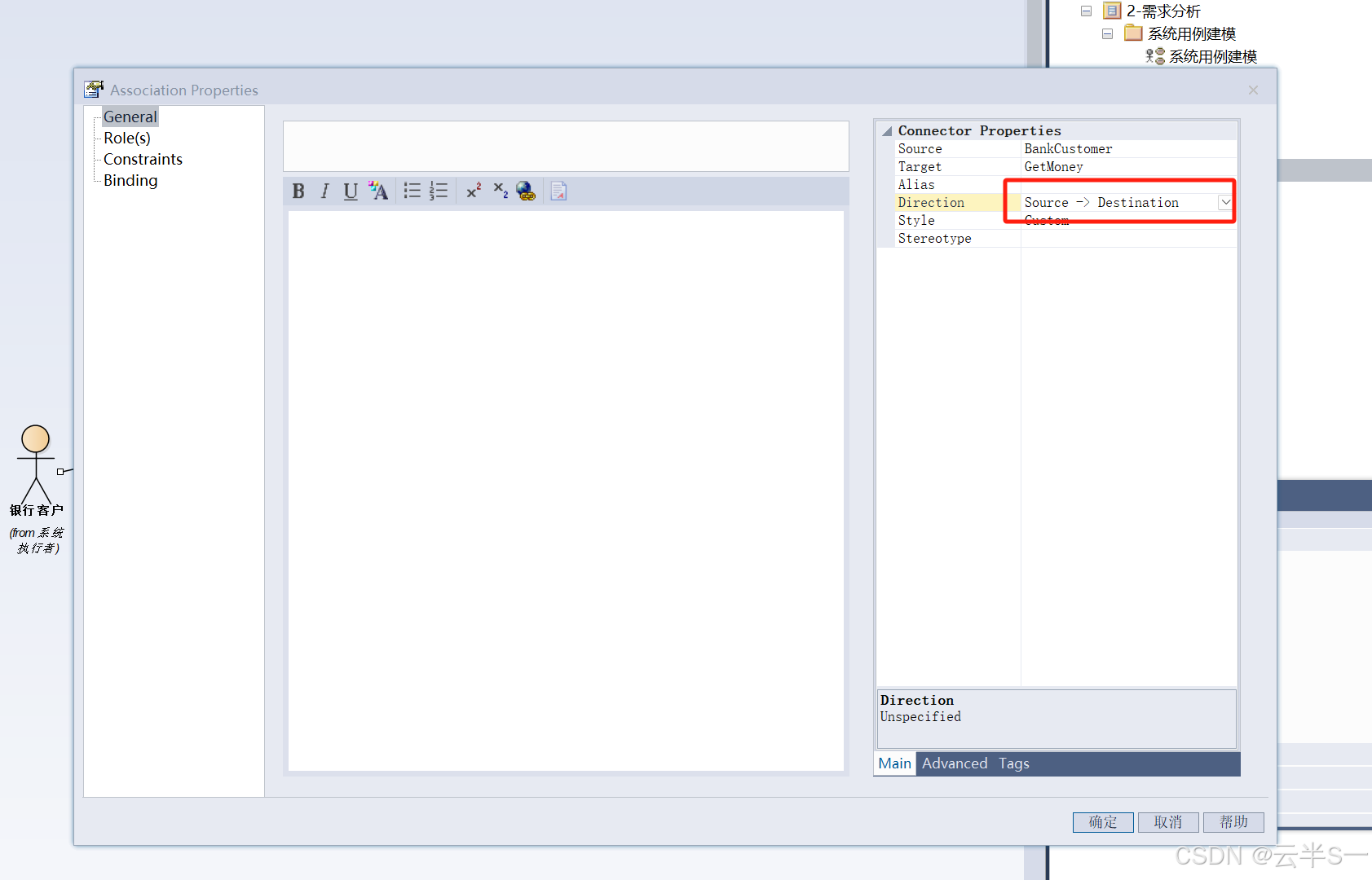

双击关联线，维护关系方向
在弹出的对话框中选择方向为“源——目的”

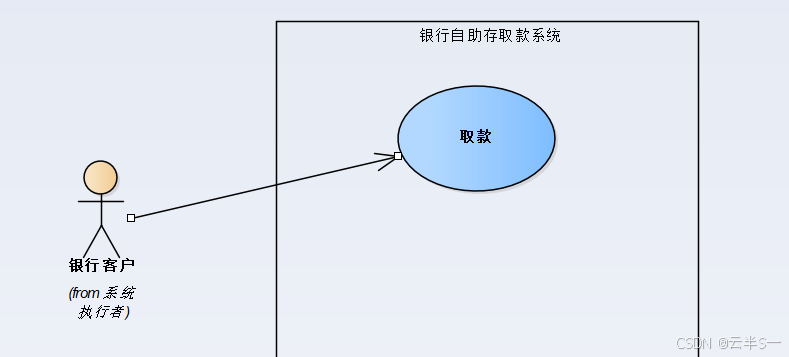

点击“确定”，即可设置关联关系的箭头方向如下：

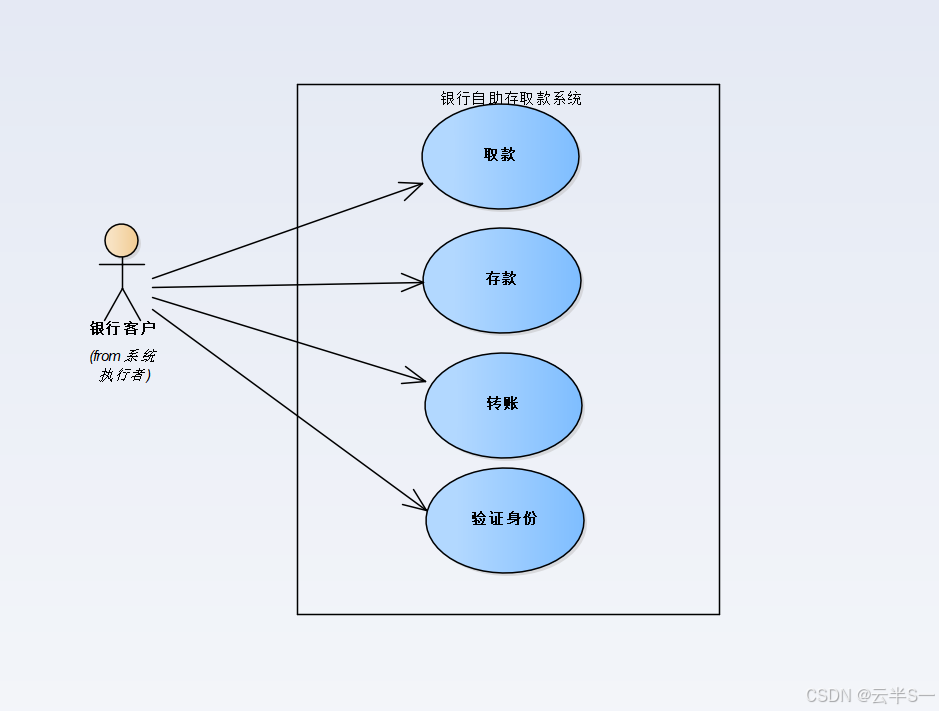

按照上述方式设置其他用例，最终结果图如下：
选中“取款”系统用例，点击向上的小箭头
按住鼠标左键，链接到边界空白区域后松开鼠标左键。

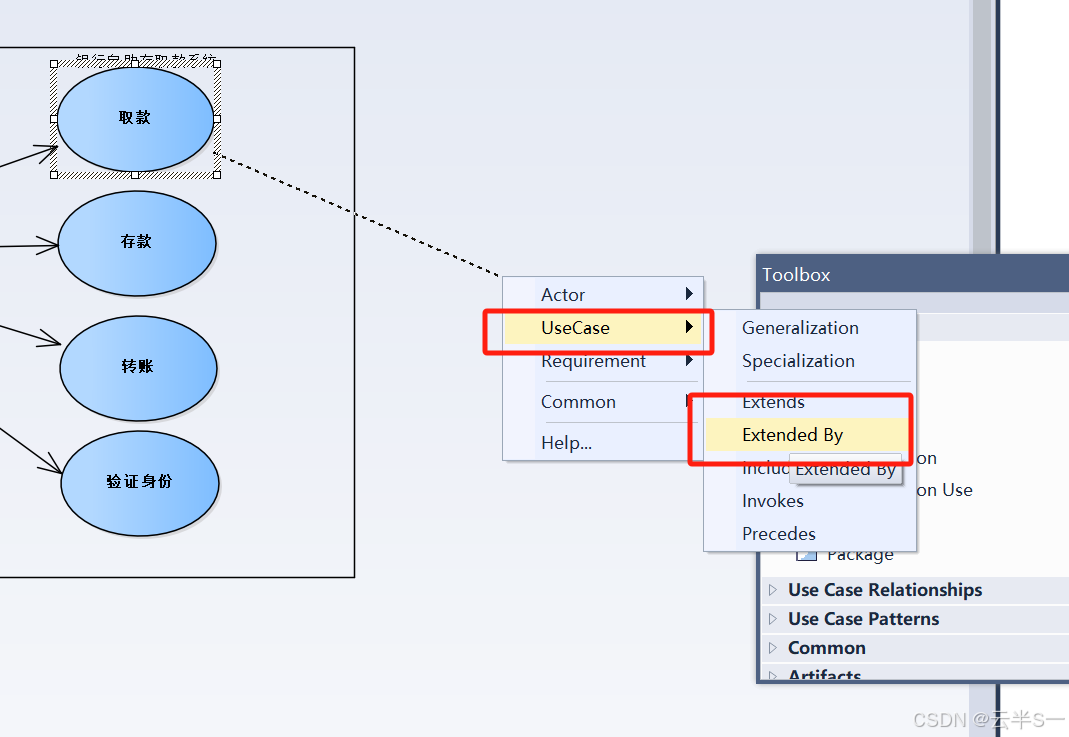

在弹出的快捷菜单中选择“UseCase—Extend By”。

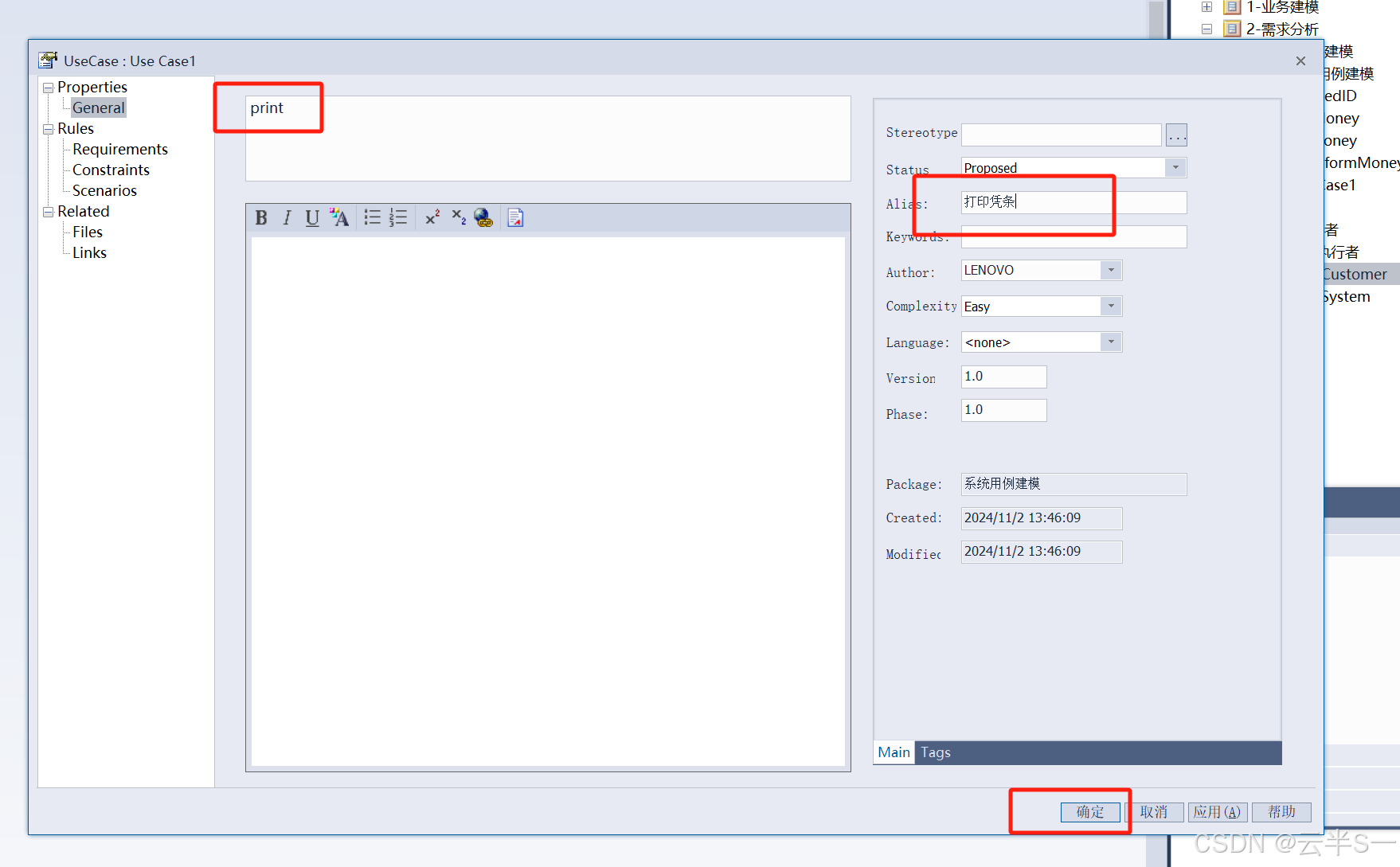

在弹出的对话框中输入名称为“print”，别名为“打印凭条”。
点击确定按钮，即可为“取款”用例添加扩展用例“打印凭条”。
选择“存款”用例，点击向上的 QuickLink 小箭头，按住鼠标左键不放，链 接到刚刚创建的“打印凭条”用例上以后，松开鼠标左键。

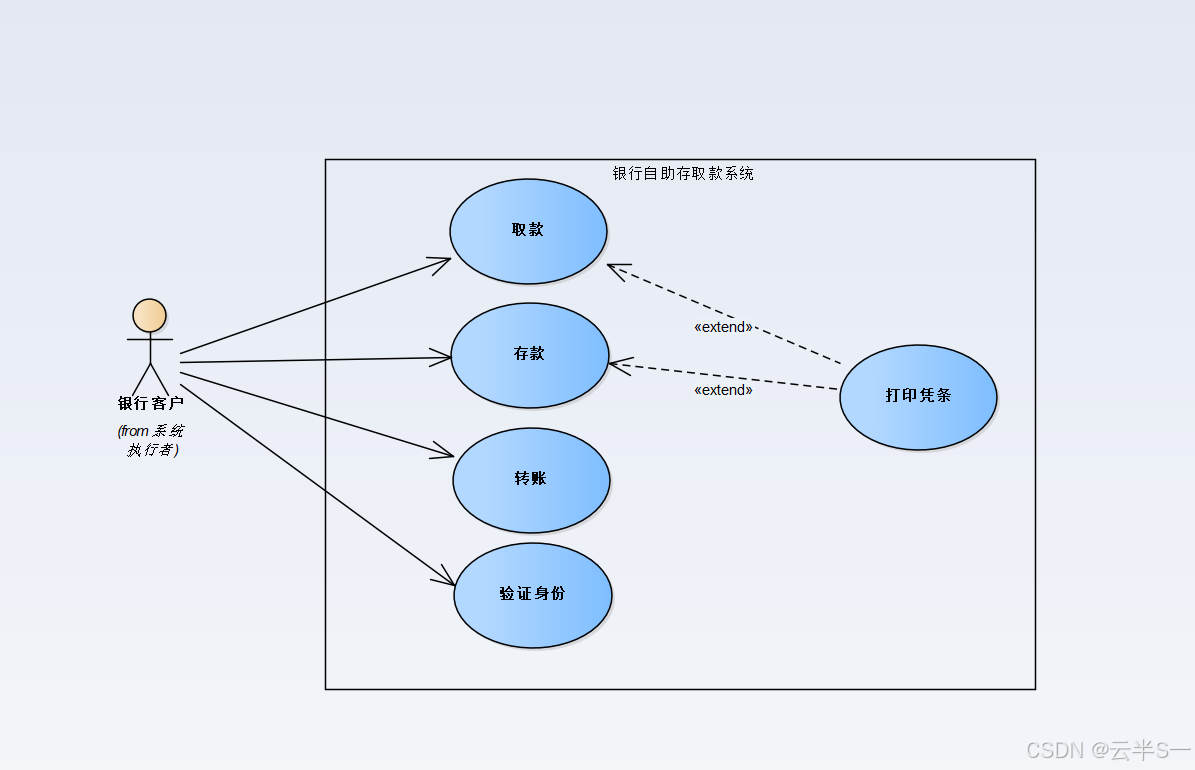

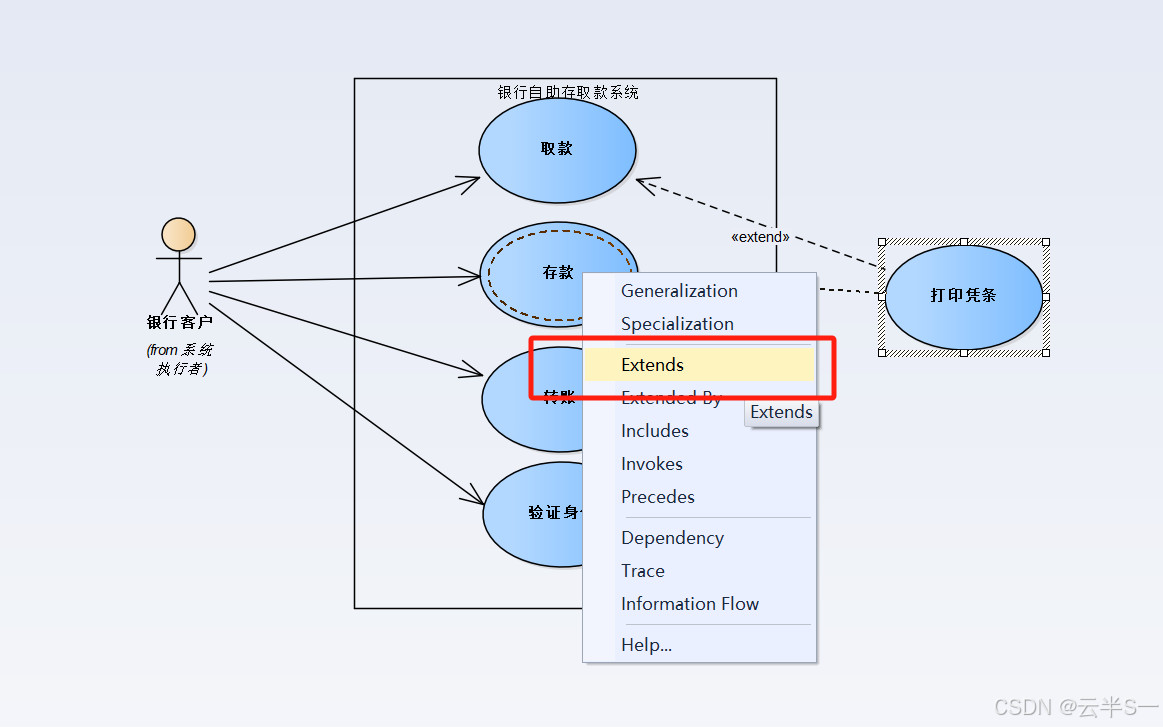

在弹出的快捷菜单中选择“Extends”，即可为“存款”和“打印凭条”添 加扩展关系，如下图：

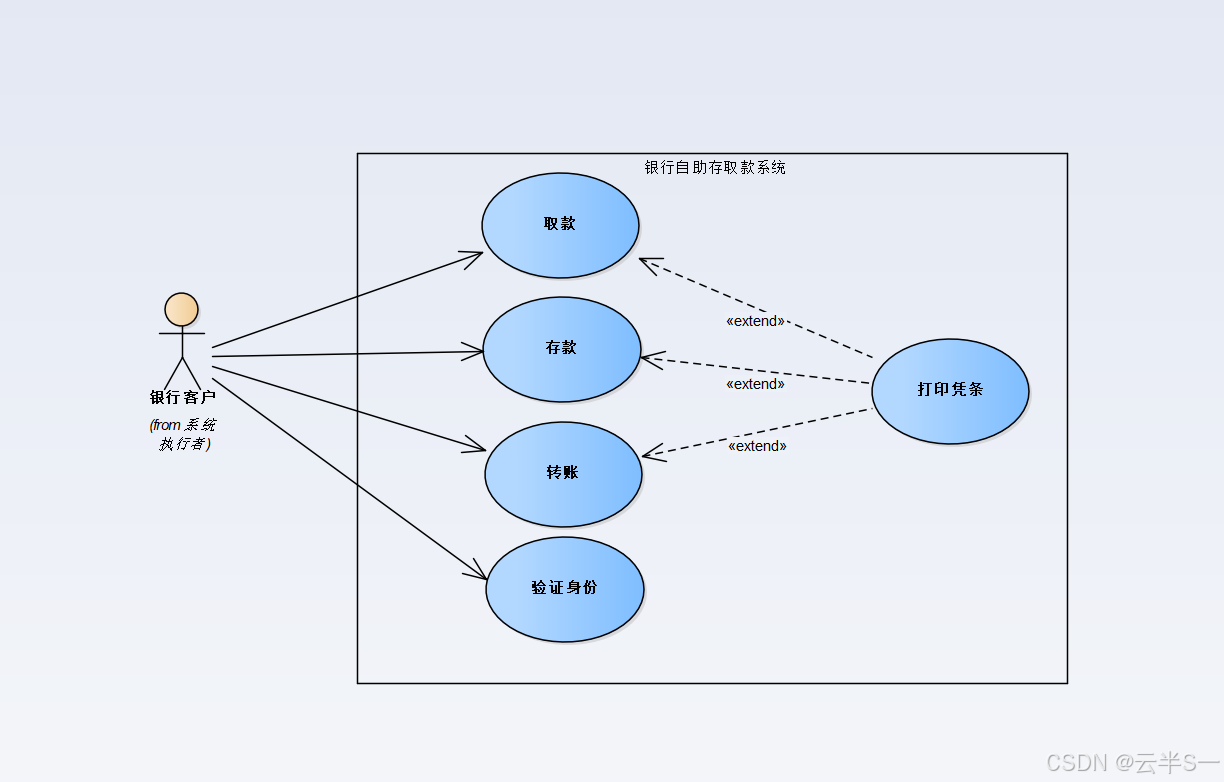

同理画出“转账”与“打印凭条”之间的扩展关系，最终图表如下：
选中项目浏览器当中“系统执行者”目录下的“BankSystem”

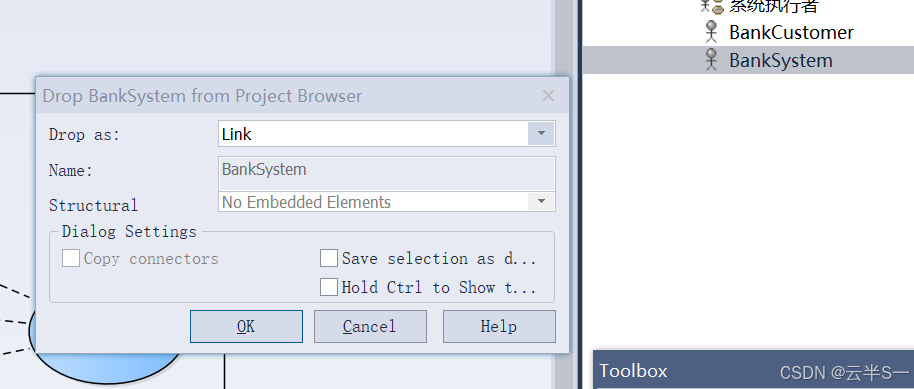

将其作为“辅助执行者”拖拽到用例图表中，在弹出的对话框当中选择“简 单作为链接”

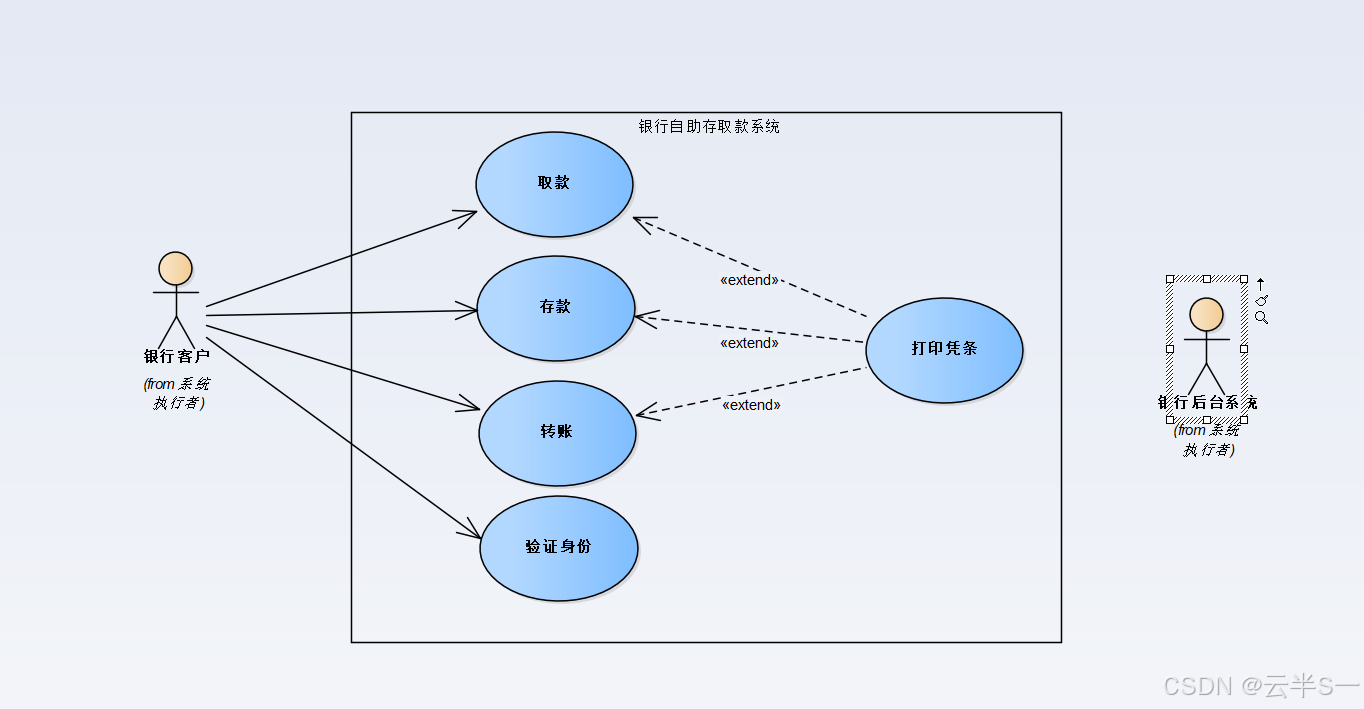

结果如下图所示：
选中“转账”系统用例，点击向上的 QuickLink 小箭头，按住鼠标左键不放， 链接的“银行后台系统”

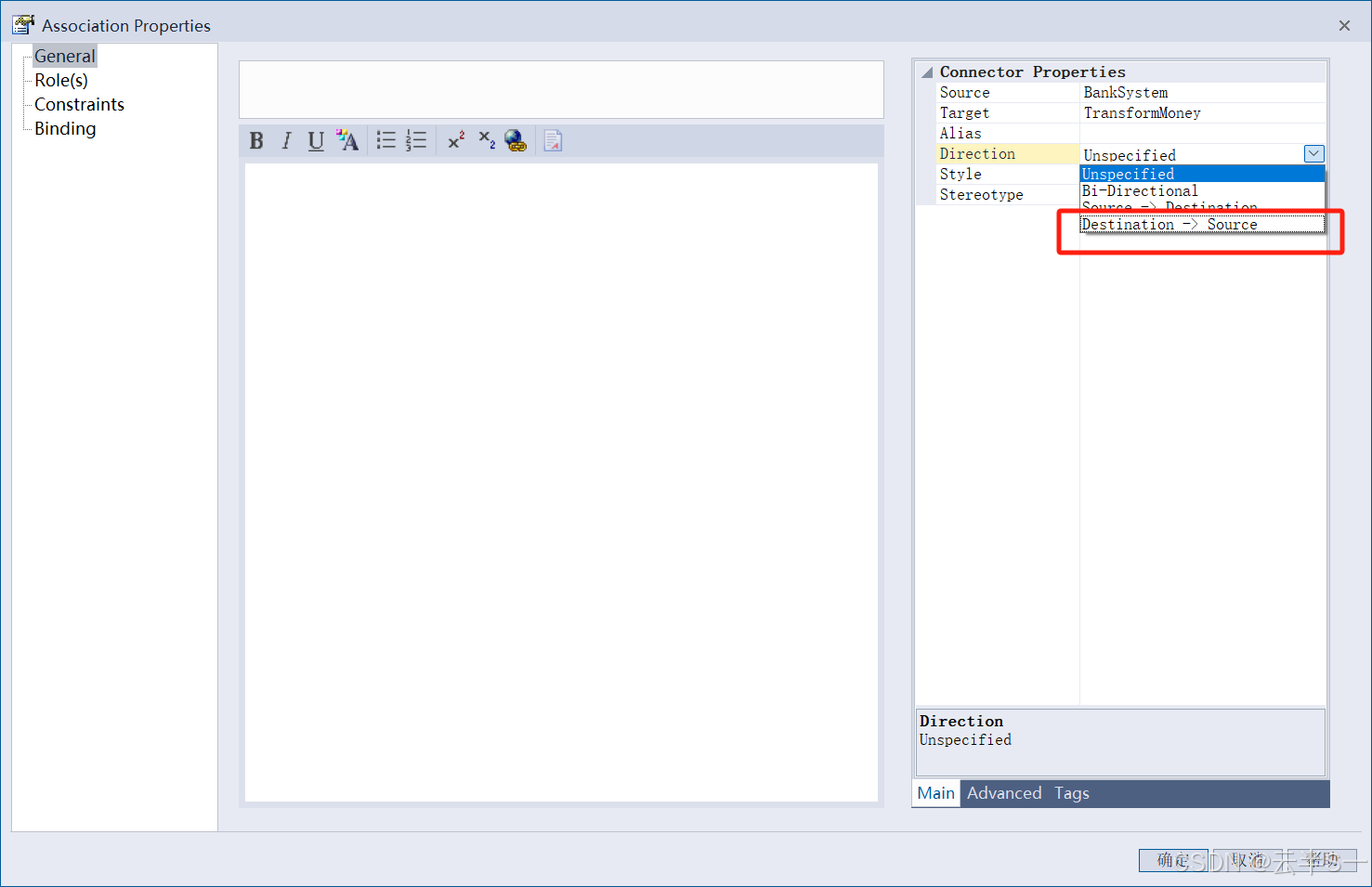

在弹出的快捷菜单中选择“Association”，为“转账”与“银行后台系统”添 加关联关系，并调整关联关系方向为“目的到源”

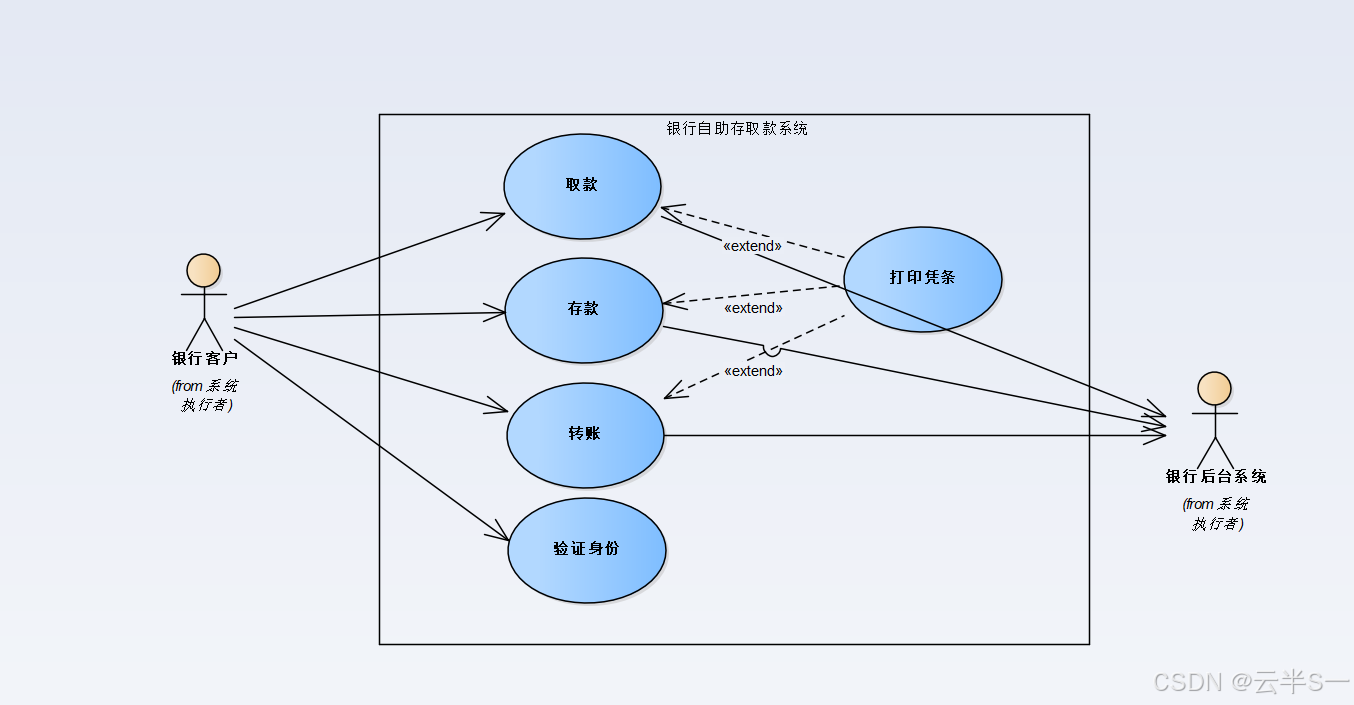

按照相同的方式维护“取款”、“存款”系统用例与“银行后台系统”的关系， 最终系统用例模型图如下所示：
