今天我们探索的是关于Air780E开发板的SPI接口对W25Q64进行读写操作，而SPI是一种同步串行通信协议，广泛应用于微控制器和外围设备之间的数据传输。用过的都知道它具有全双工通信能力，即可以同时进行数据的发送和接收。

我们先从SPI介绍开始再到准备环境，代码示例等先后为大家探索...

众所周知，SPI通信通常涉及四条信号线：

（1）MOSI（MasterOutSlaveIn）：主设备发送数据，外设接收数据。

（2）MISO（MasterInSlaveOut）：外设发送数据，主设备接收数据。

（3）SCLK（SerialClock）：由主设备生成的时钟信号，用于同步数据传输。

（4）SS（SlaveSelect）：选择特定的从设备进行通信。

SPI的优点包括简单的硬件连接、高速数据传输和全双工通信。其缺点是通常需要更多的引脚，尤其是在多个从设备的情况下，每个从设备需要一个独立的SS引脚。此外，SPI没有标准化的协议层，因此设备间的兼容性需要仔细管理。

本文使用Air780E核心板的SPI总线读写FLASH。

（数量：1，注意：需要配套采购4G物联网卡！）

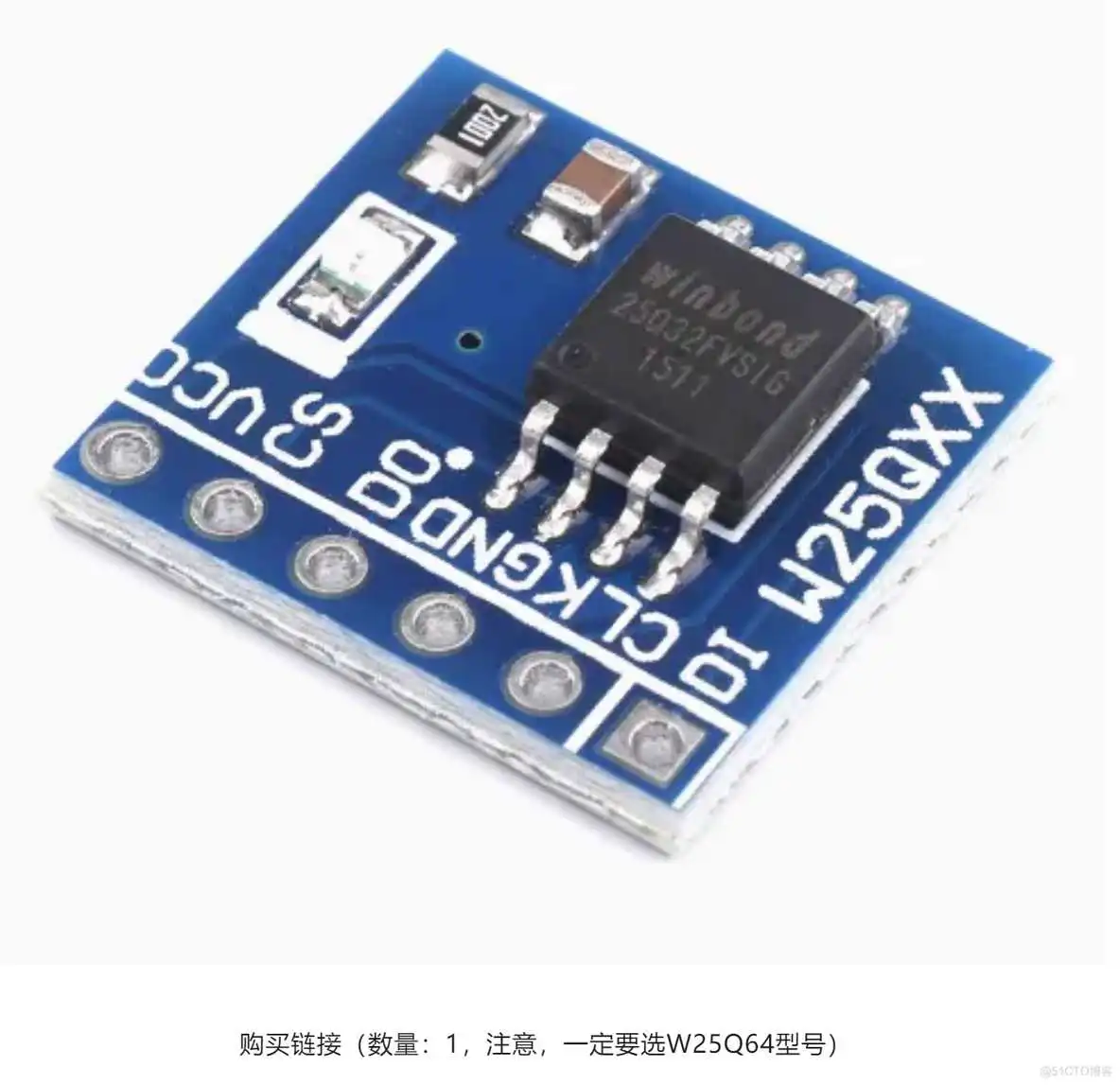

（数量：1）

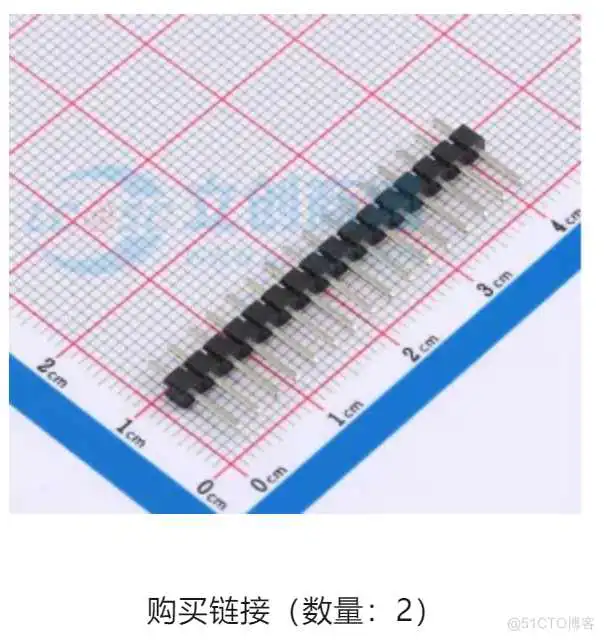

（数量：1）

注：以下软件下载链接，请复制后，粘贴到浏览器URL地址栏进行下载；

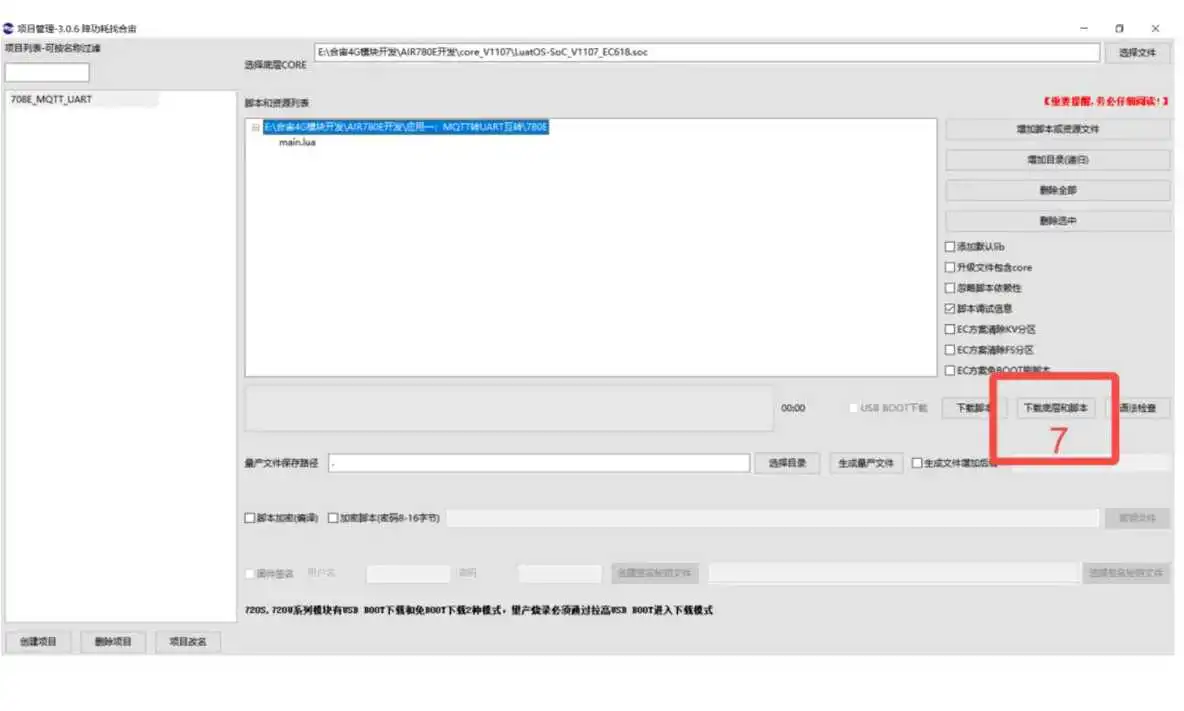

Luatools日志打印与程序烧录软件下载

注：core固件，是基础环境，用户不可修改；源码脚本，为应用程序，可由客户自行修改；

1、Air780E开发板原理图，打开Air780E产品手册，访问页面中的《EVB_Air780X_V1.6.zip》

2、API使用介绍说明

3、Air780E开发板使用说明，打开Air780E产品手册，访问页面中的《开发板Core_Air780E使用说明V1.0.5.pdf》

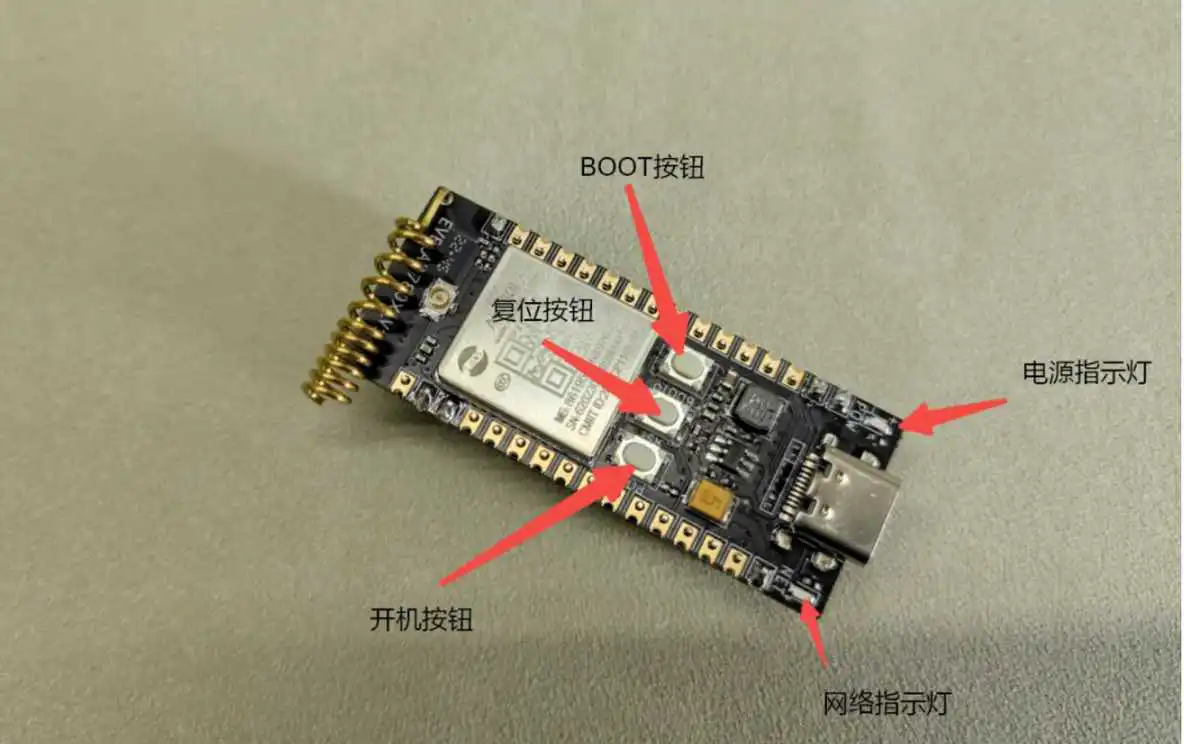

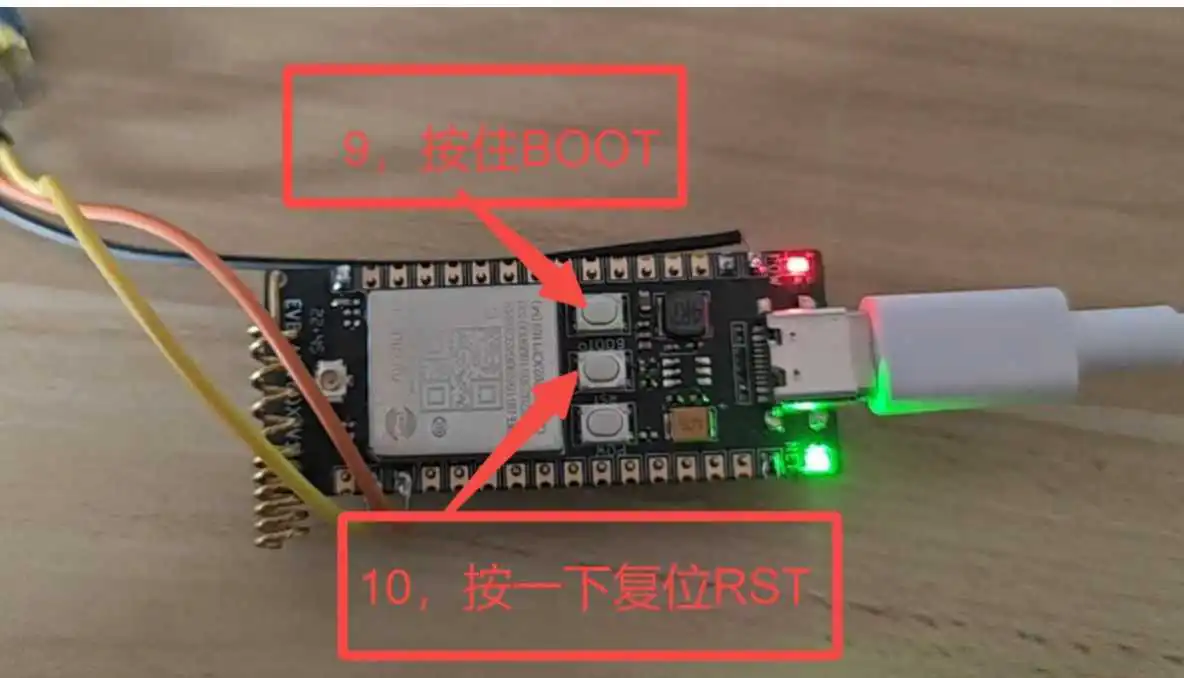

BOOT按钮：启动引导，主要用于进入程序下载模式；

复位按钮：系统复位；

开机按钮：冷起动，用于给4G模块开机；

电源指示：供电后常亮，红色；

网络行指示：入网后常亮，翠绿色；

5.2.1 SIM卡安装

5.2.2 实物连接图

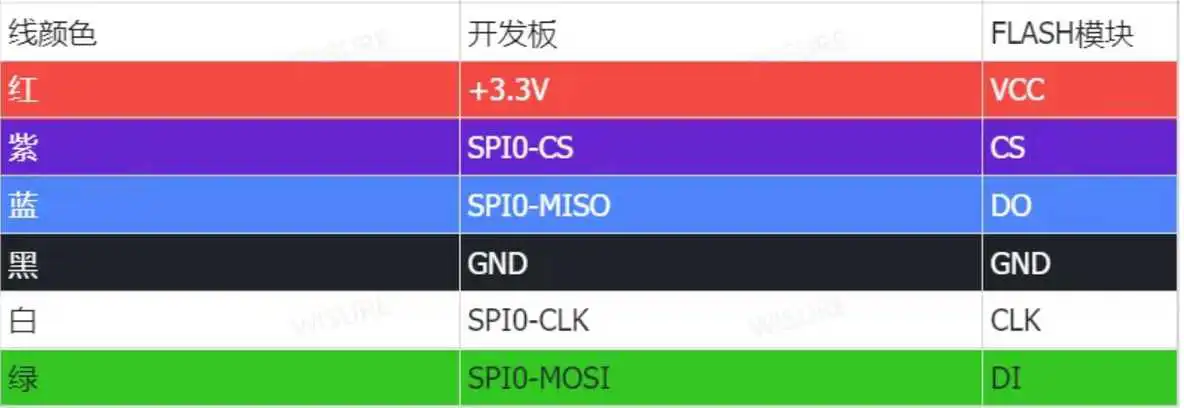

5.2.2.1 线序定义与颜色对应

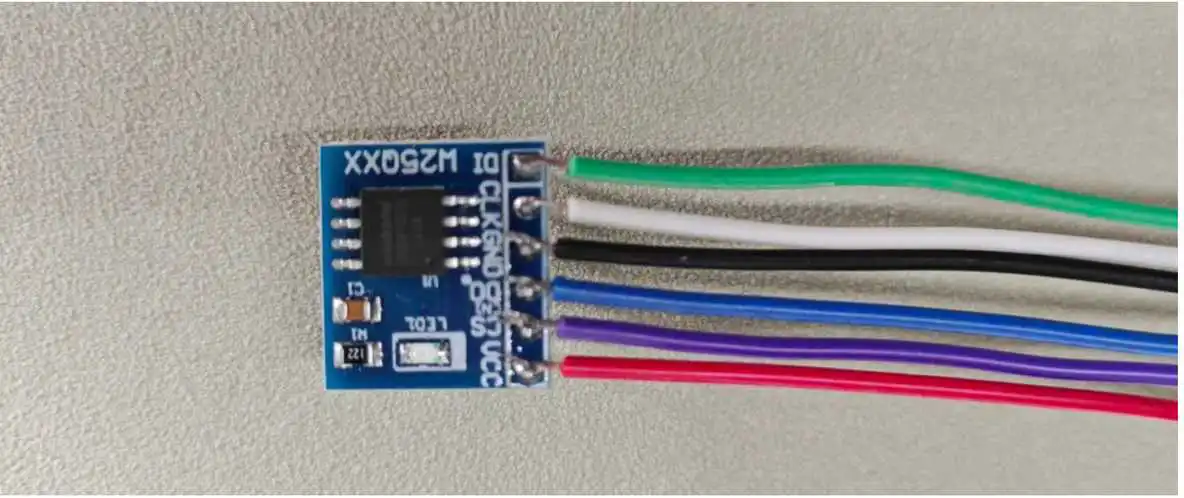

5.2.2.2 FLASH端

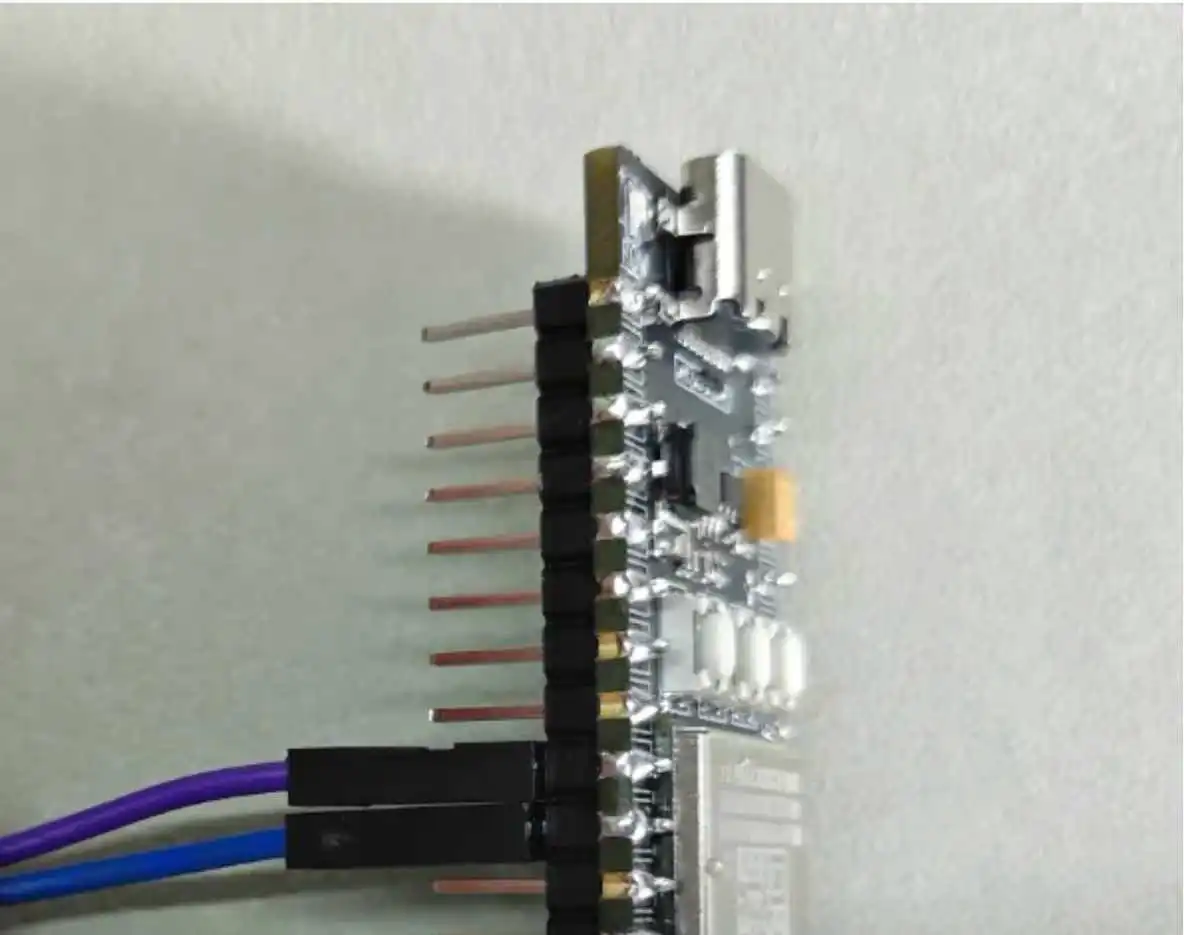

5.2.2.3 开发板端

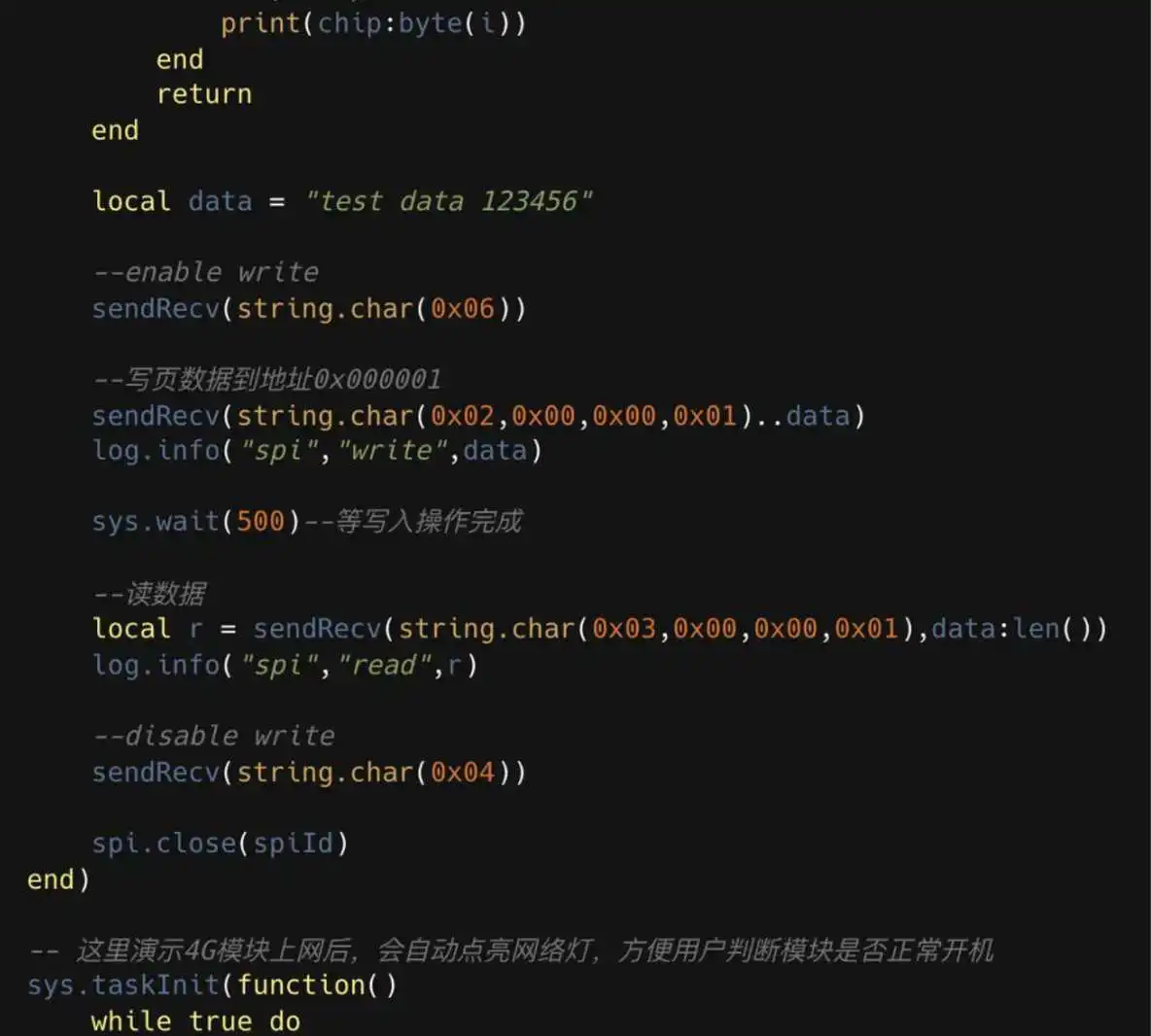

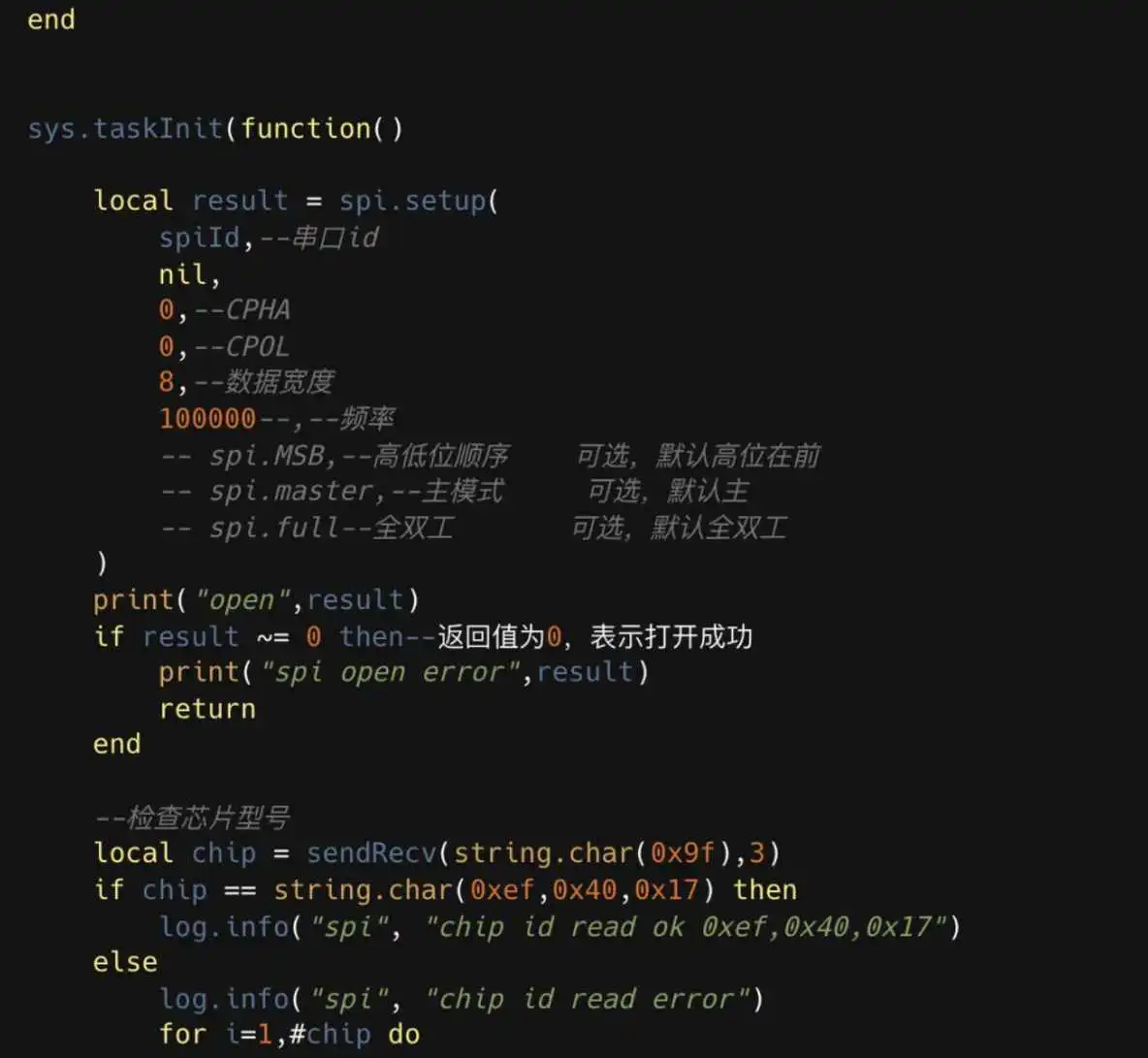

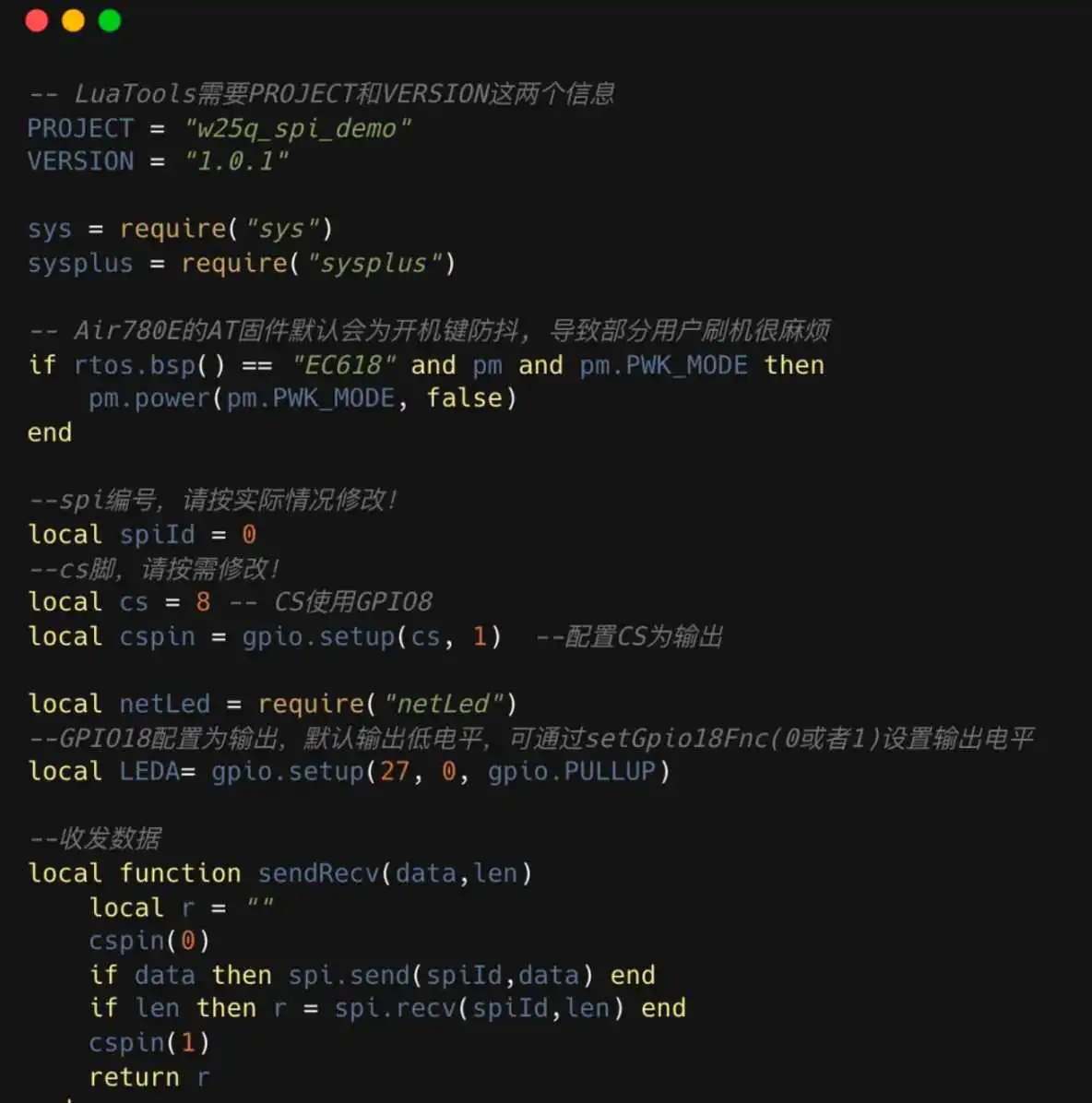

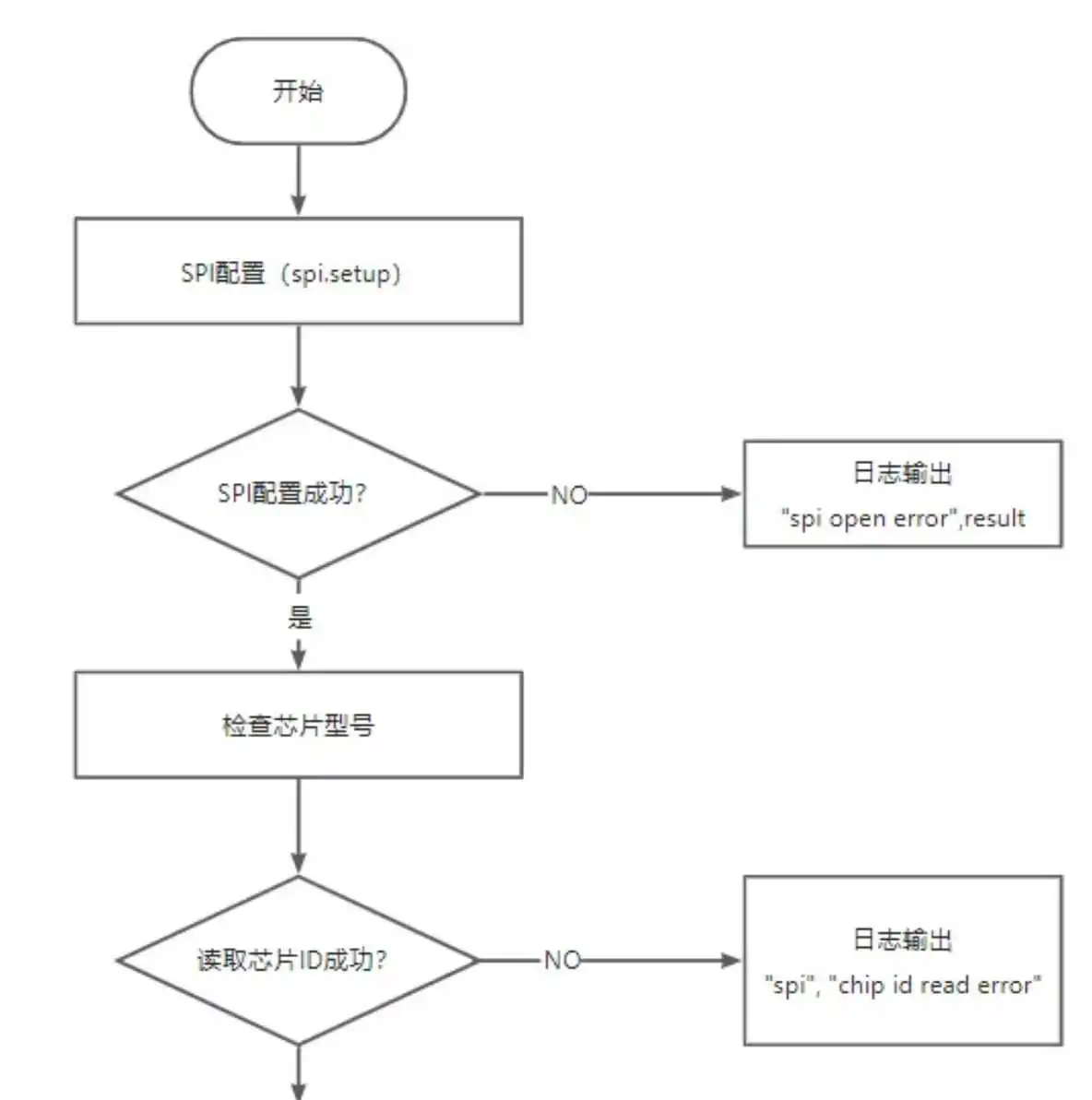

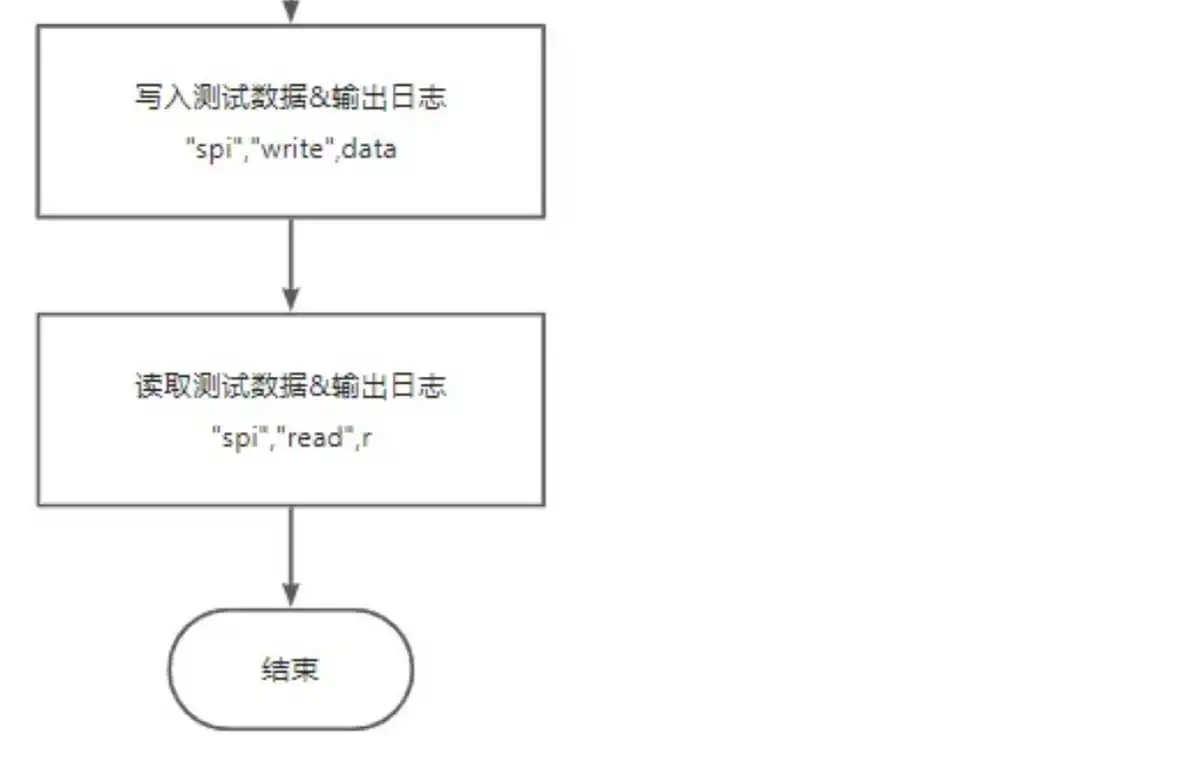

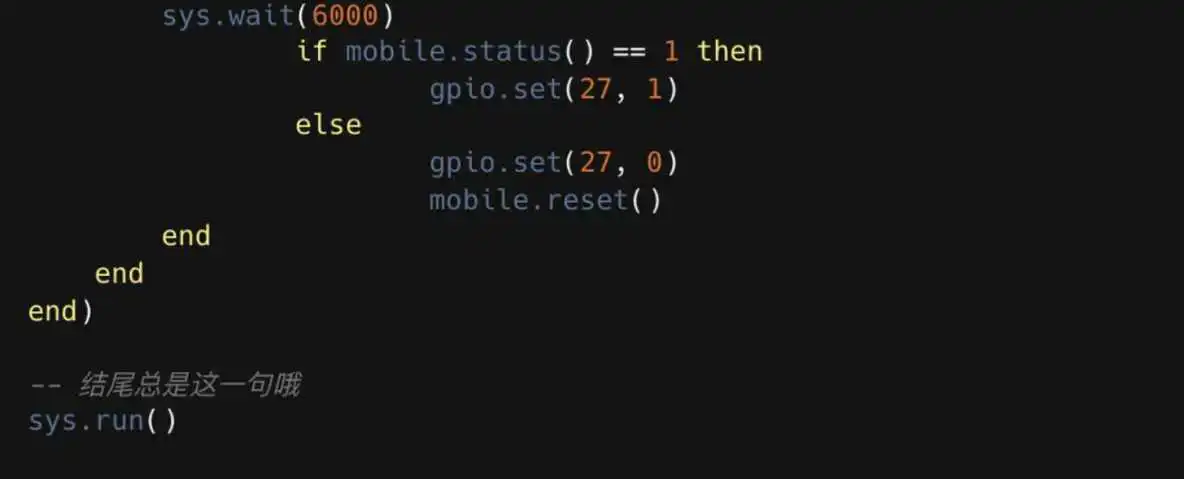

注：完整复制后保存为main.lua，可直接使用。

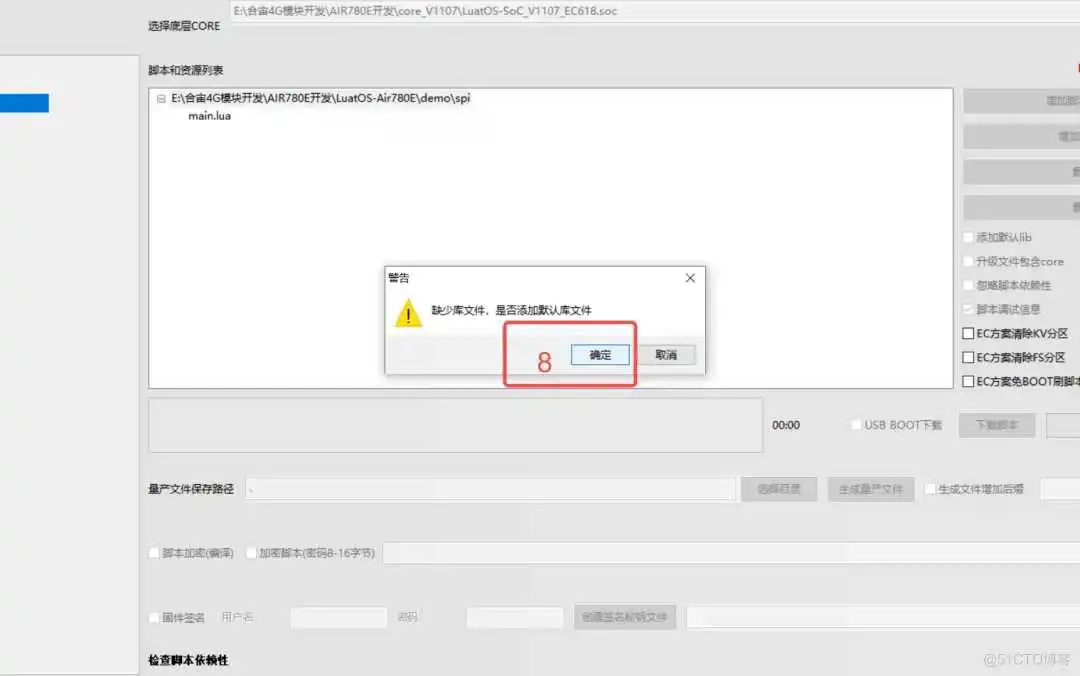

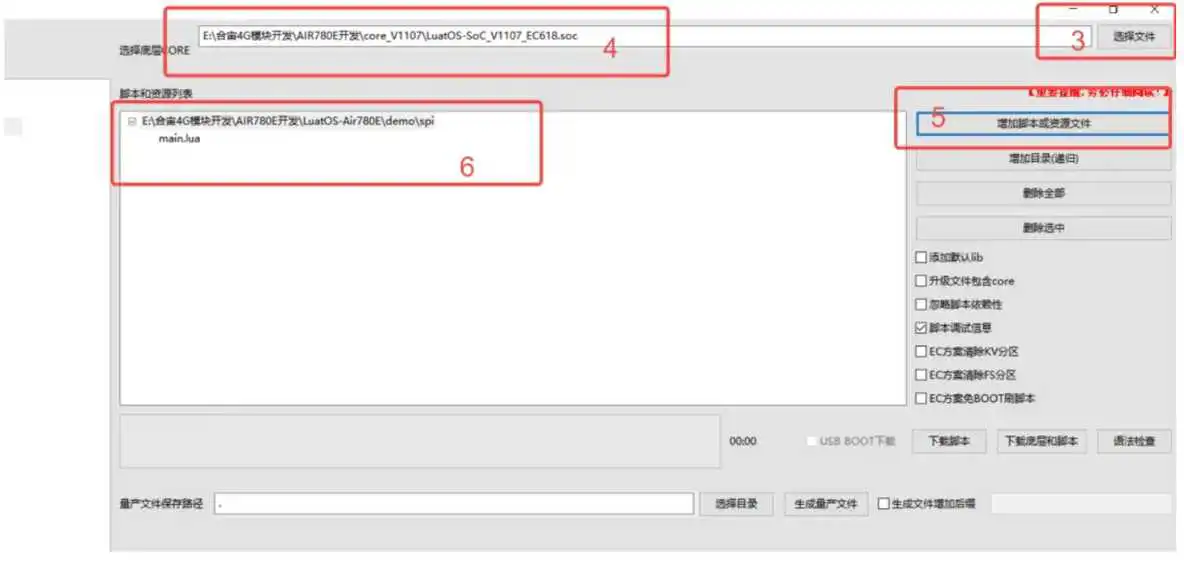

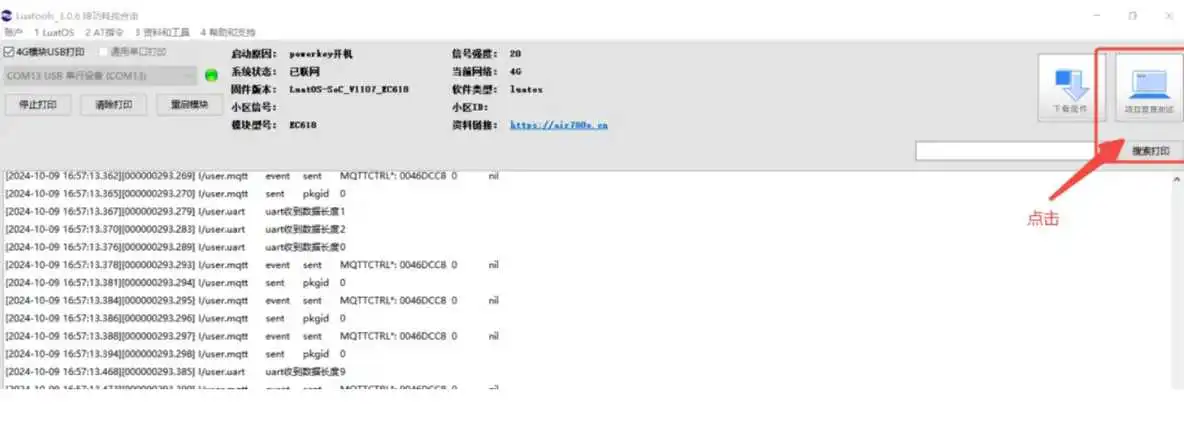

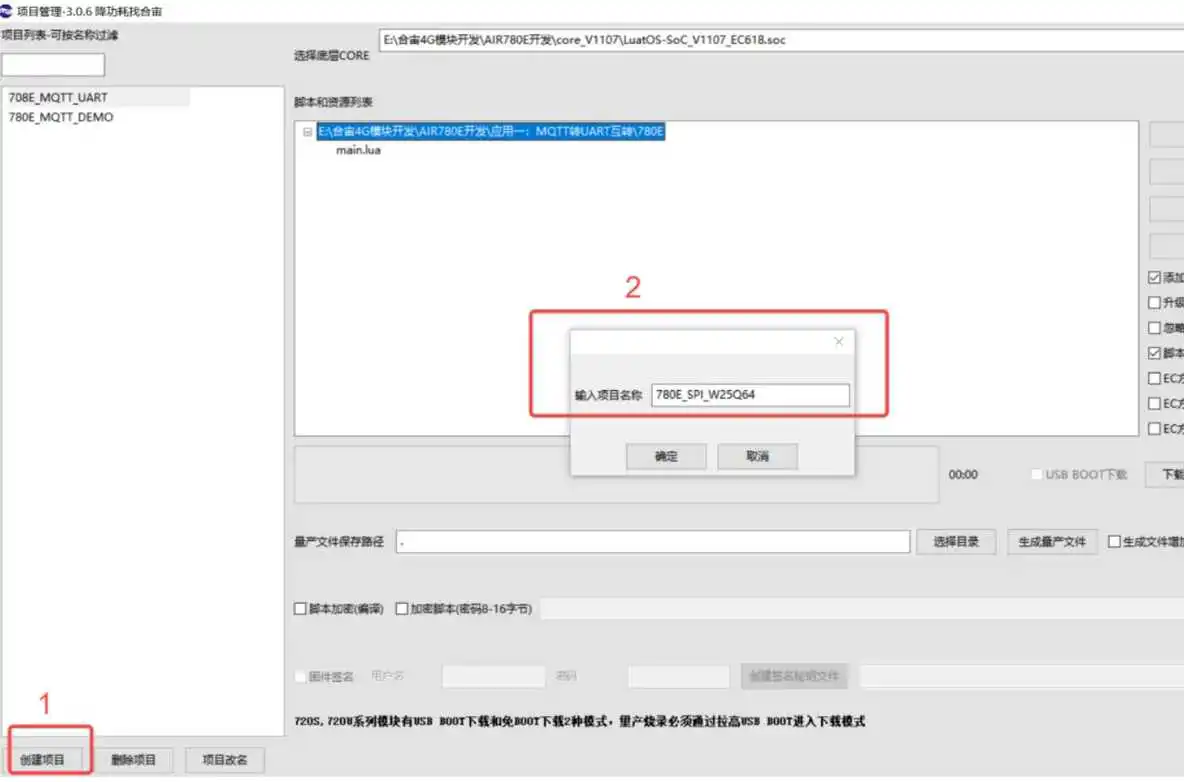

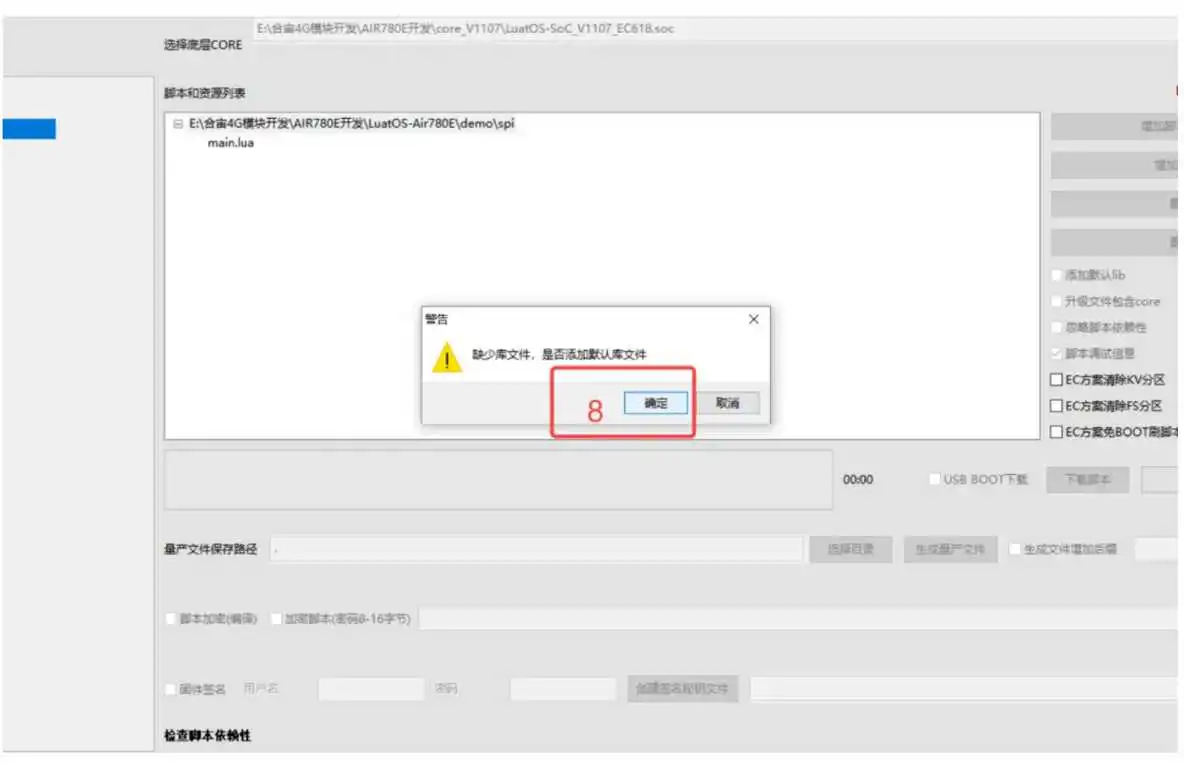

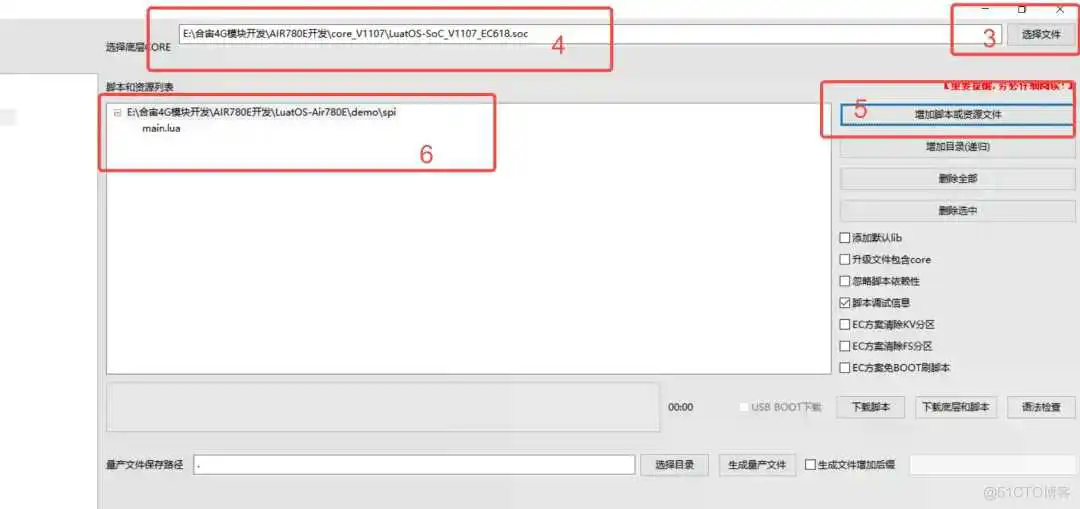

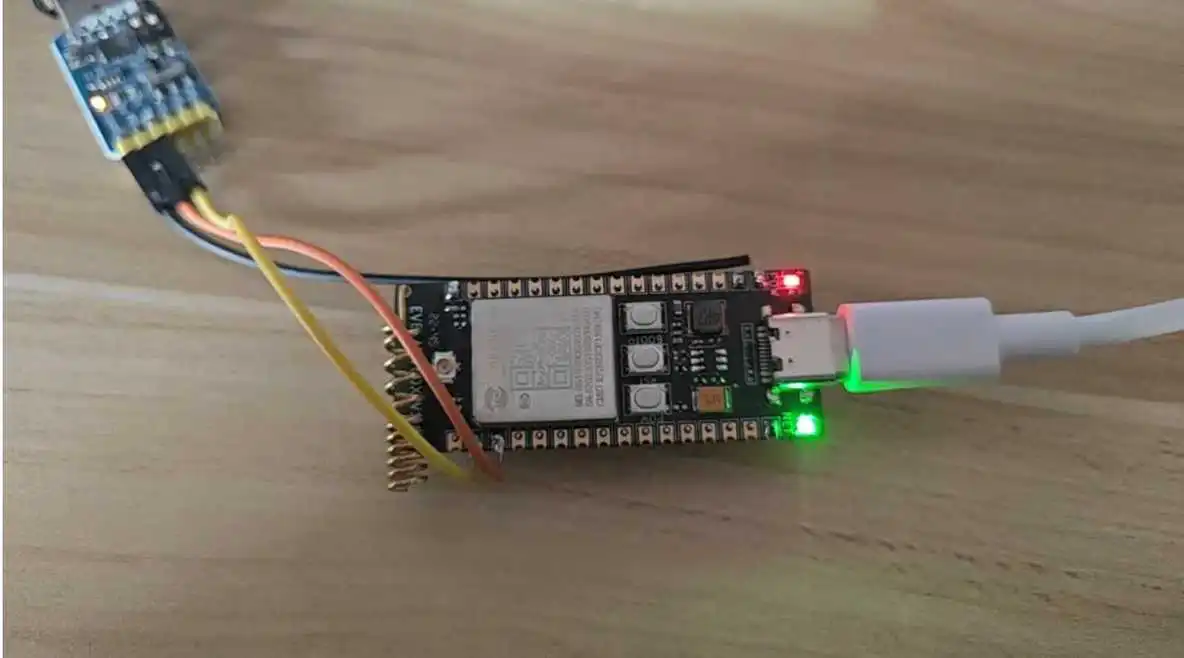

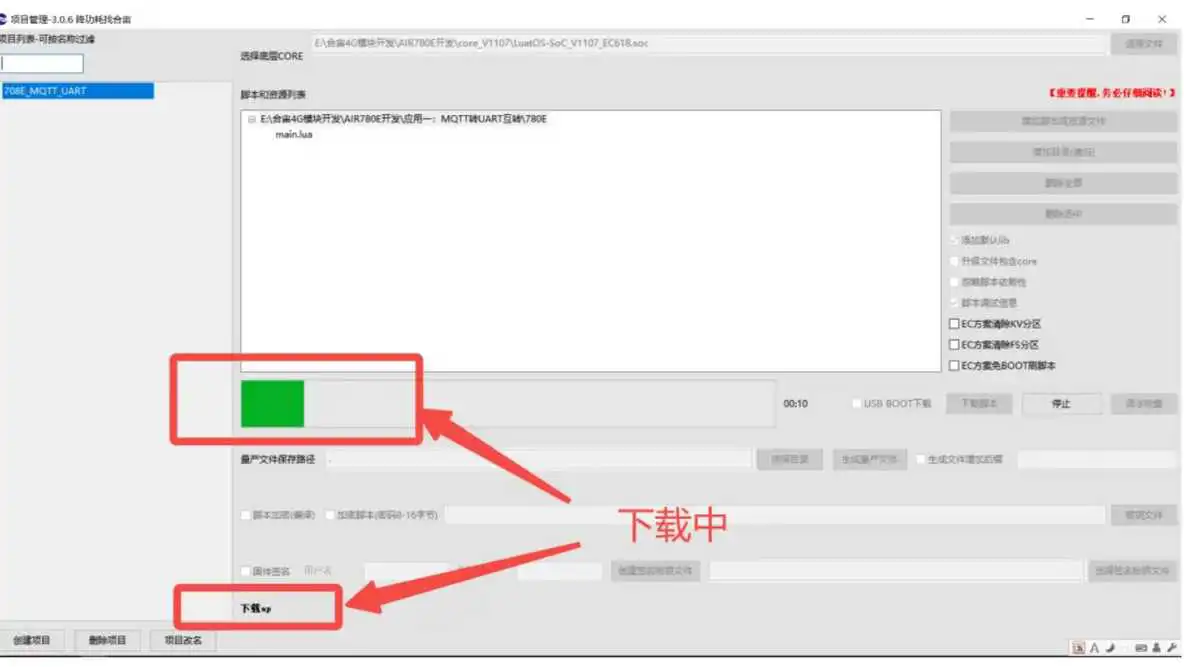

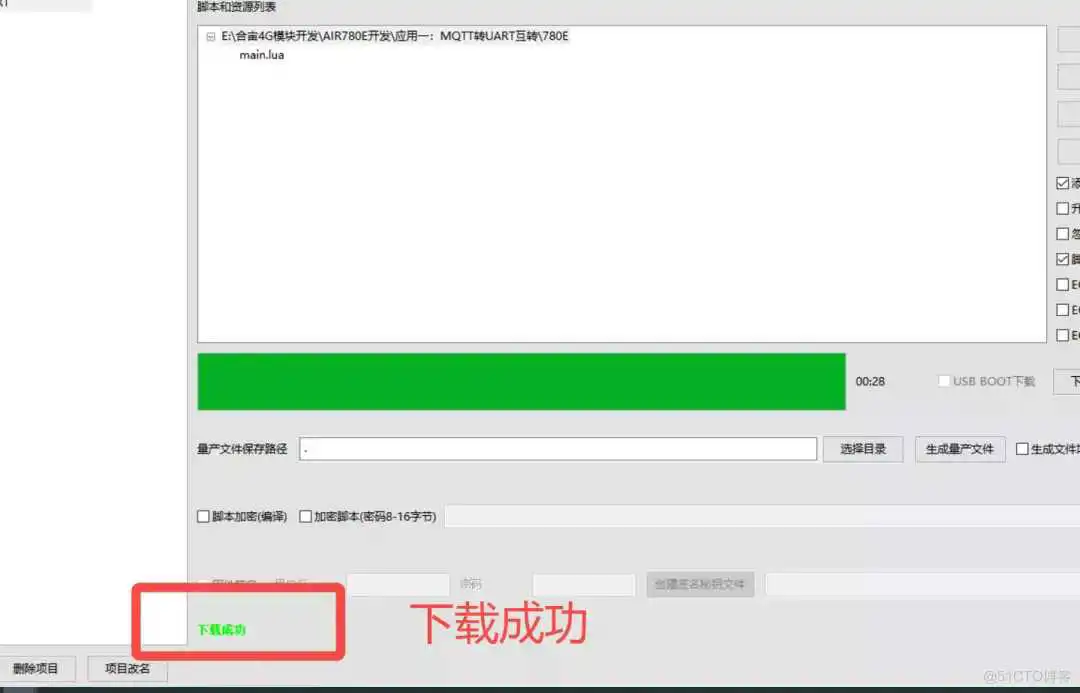

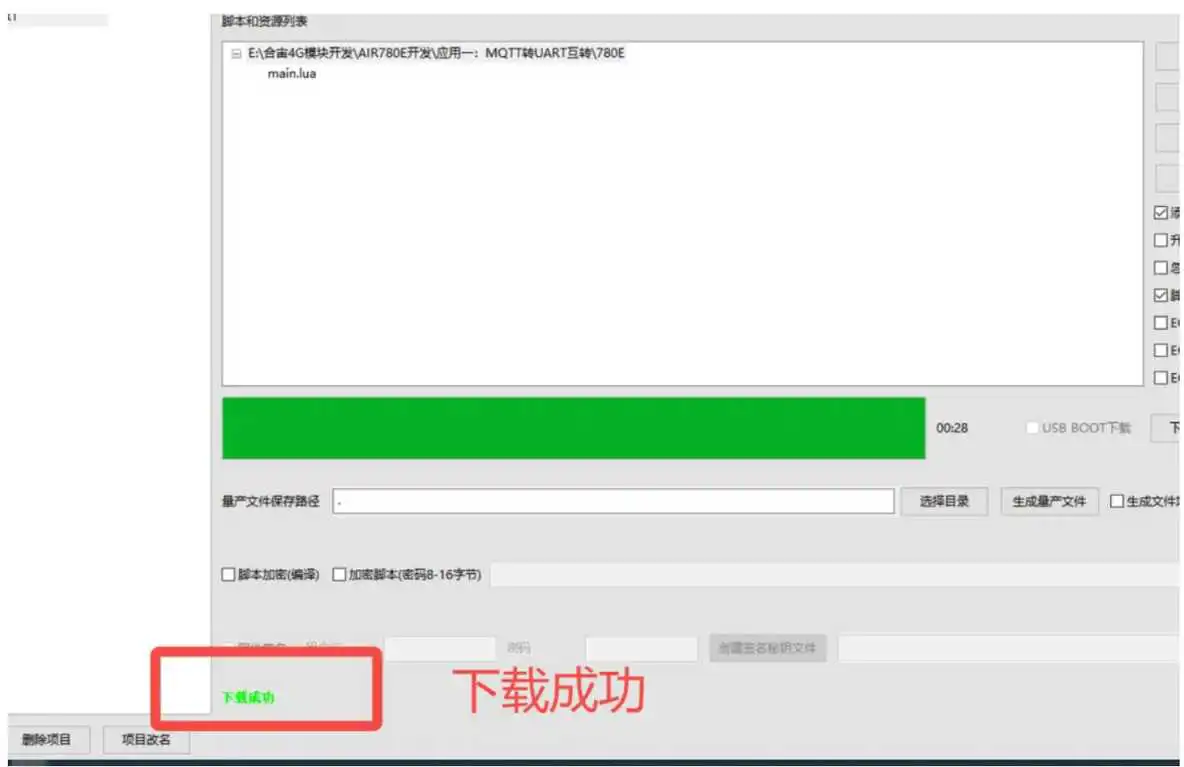

按图1进行连接无误后，开发板电源指示红灯常亮，网络指示灯灭，此时按下开机键，约2秒后释放，等待几秒网络指示绿灯常亮，即开机成功，如下图：

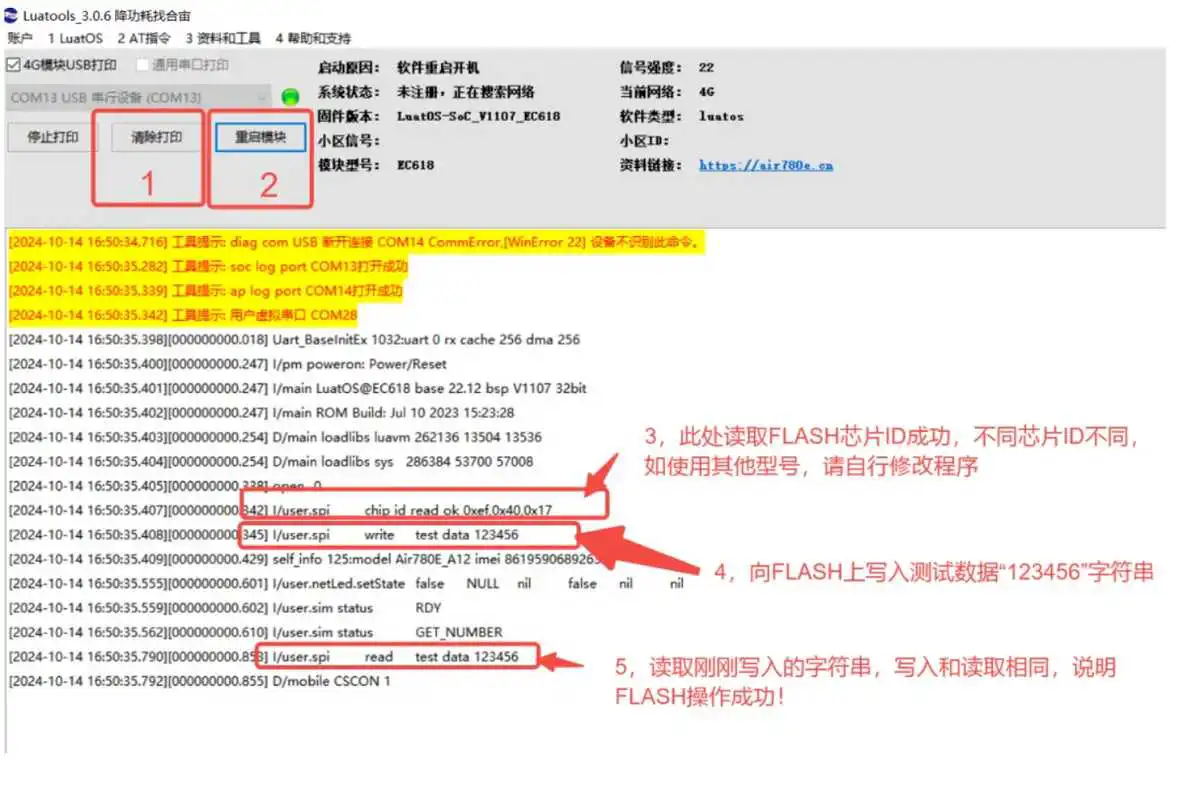

至此，我们已使用Air780E开发板的SPI接口完成了对W25Q64读写操作。
