文章目录

• 前言
• 一、ATH20手册连接与注意事项

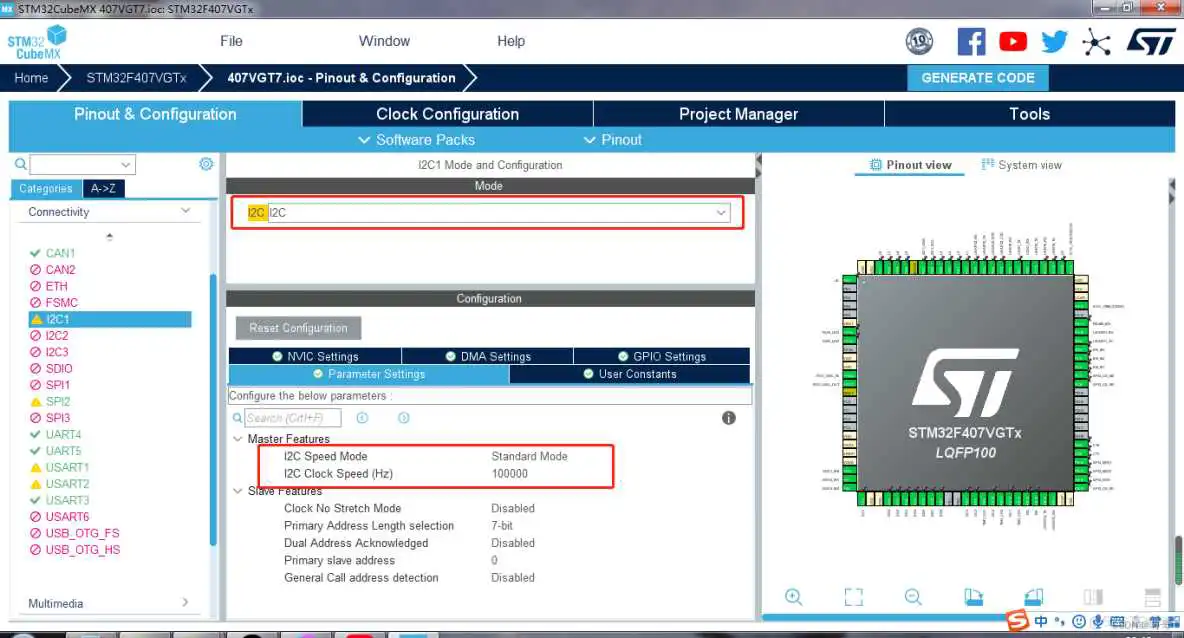

• 二、STM32CubeMX配置硬件IIC
• 三、具体实现代码
• 四、使用过程中碰到的问题及其解决方案

最近在使用奥松的AHT20对环境温湿度进行采集。本例程采用ST的硬件IIC进行通讯，具体操作如下。

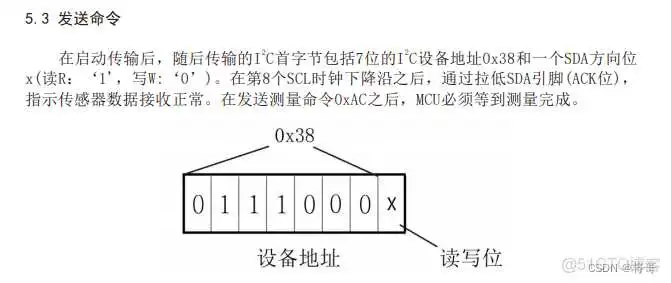

手册连接：AHT20数据手册 注意事项：

从此处可以明显体现出硬件IIC的优势。

1、AHT20.h代码如下：

其中，void AHT20_Start_Init(void);参考奥松官方代码编写，未进行验证。

2、AHT20.c代码如下：

3、main.c代码如下：

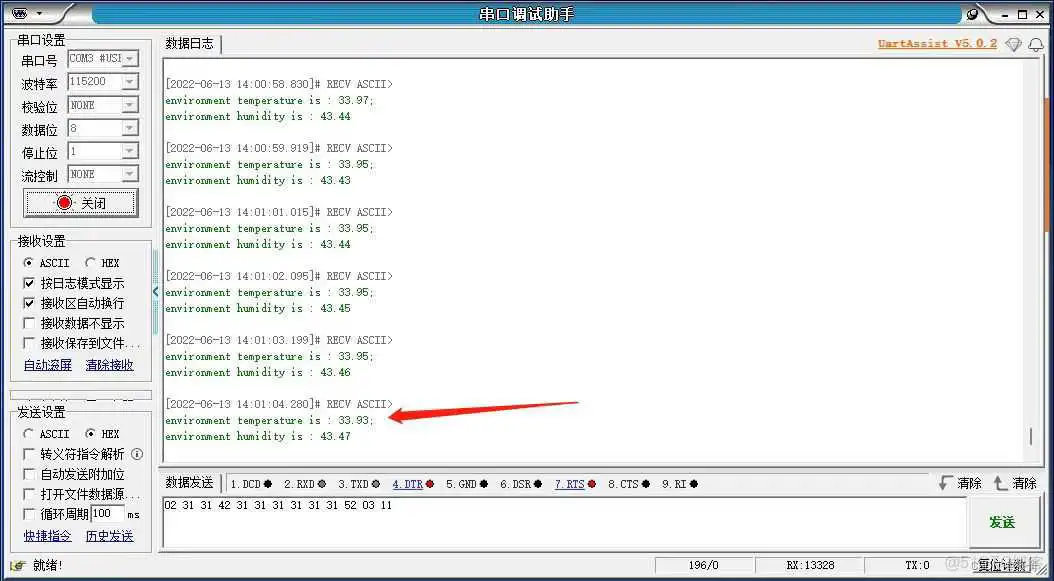

以上代码均已验证可用。

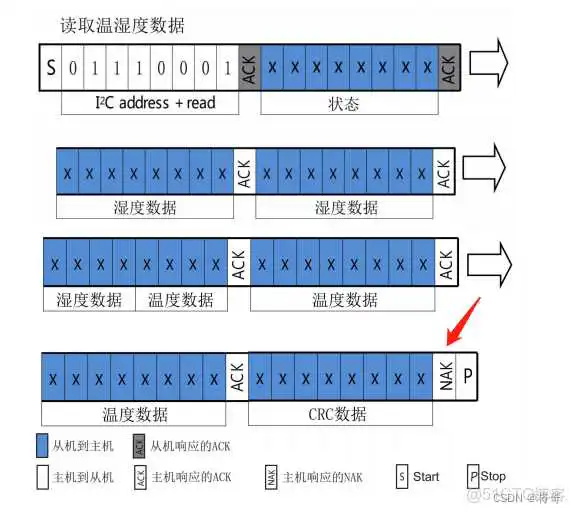

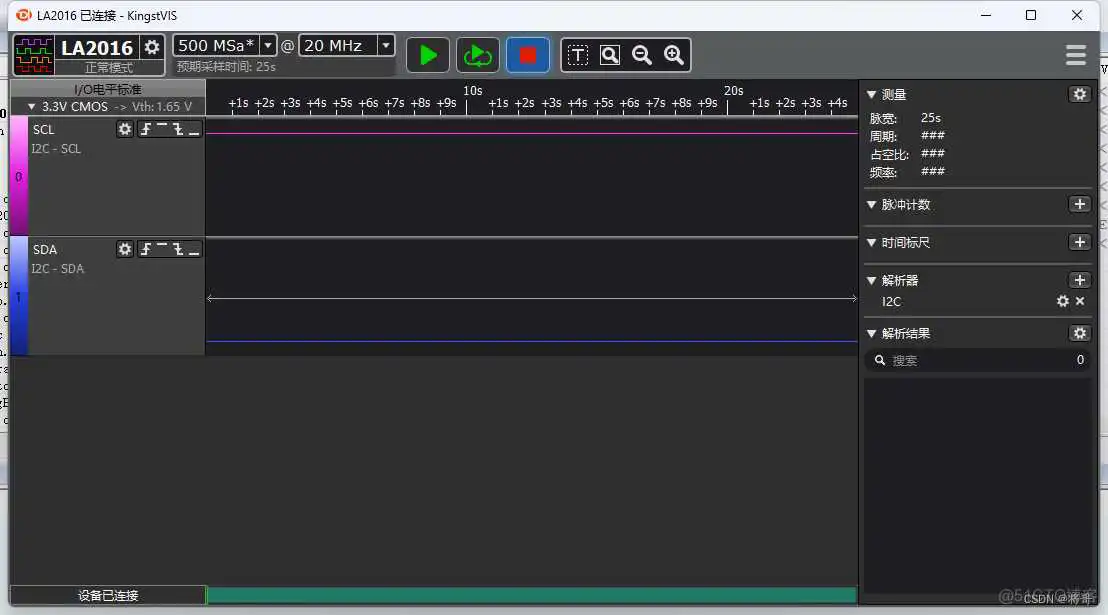

2、原因：因为此时从机正在发数据给主机，但是此时主机因为重启，所以clk被上拉电阻一直置为高。从机此时发送给主机的数据位刚好是低电平，若clk不为低，从机讲一直保持低电平数据（CLK为低：SDA改变数据；CLK为高：SDA数据保持）。详见博客：I2C通讯过程中SDA被一直拉低。

在i2c.h文件中声明函数：

在i2c.c文件中定义函数：

在两个文件中调用函数I2C1_Recover()，第一个是在i2c.c文件的MX_I2C1_Init()函数中调用：

第二个是在main.c的主函数while(1)中调用：

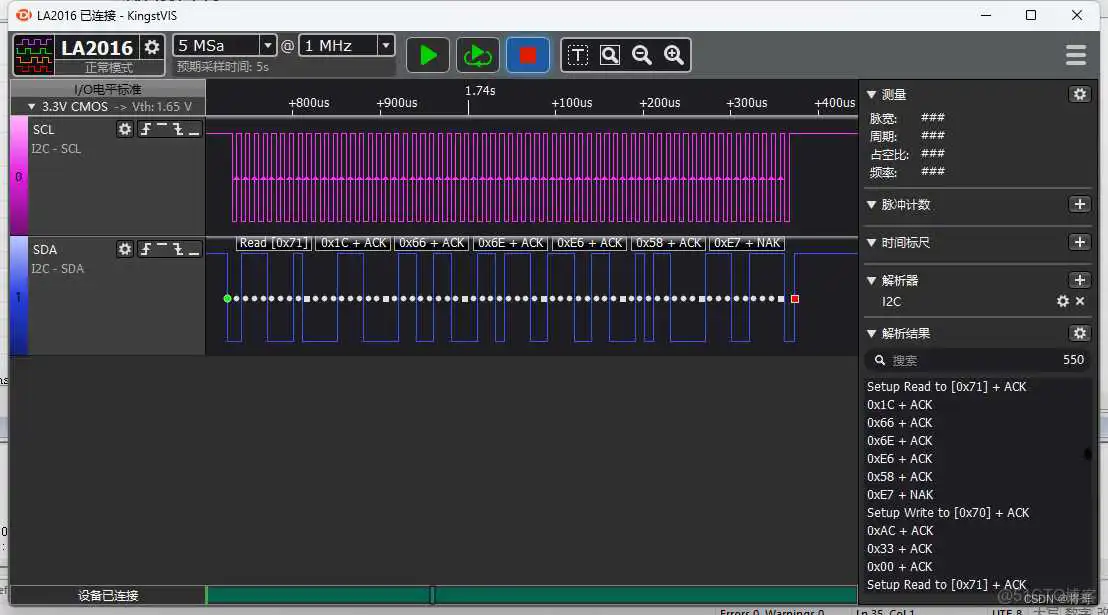

修改AHT20.C文件中函数AHT20_ReadHT(uint32_t *HT)的定义：
